部署LVS-DR集群

目录

一，LVS-DR工作原理

1，LVS-DR数据包流向分析

二，部署LVS-DR集群实验

1，实验准备

2，关闭防火墙，核心防护

3，安装 ipvsadm keeplived ，

 4，给lvs调度服务器配置虚拟子接口

5，调整proc的响应参数

6，配置负载均衡策略

 三，web站点服务器配置

web1服务器

1，修改网卡

2， 添加路由禁锢

 3，启动apache服务器

1，web2

2，添加路由禁锢

4，在两台apache中/var/www/html中写数据

---

一，LVS-DR工作原理

LVS-DR（Linux Virtual Server Director Server）工作模式，是生产环境中最常用的一种工作模式

LVS-DR模式，Director Server 作为群集的访问入口，不作为网关使用。
节点Director Server 与Real Server 需要在同一个网络中，返回给客户端的数据不需要经过Director Server。
为了对整个群集的访问，Dreector Server和Real Server都需要配置VIP地址

1，LVS-DR数据包流向分析

1、Clinent向目标VIP发出请求，Director（负载均衡器）接收

• 源ip：客户端ip，目标ip：虚拟ip，源MAC：客户端MAC地址，目标MAC：负载均衡器的MAC地址

2、Director根据负载均衡算法选择RealServer_1（真实服务器），不修改也不封装IP报文，而是将数据帧的MAC地址改为RealServer_1的MAC地址，然后在局域网上发送。

• 源ip：虚拟ip，目标ip：真实虚拟ip，源MAC：负载均衡器MAC，目标MAC：真实服务器MAC

3、RealServer_1收到这个帧，解封装后发现目标IP与本机匹配（RealSERVERS事先绑定了VIP），于是处理这个报文，随后重新封装报文，发送到局域网。

• 源ip：虚拟ip，目标ip：客户机ip，源MAC：真实ens33网卡MAC，目标MAC：客户端MAC
• 注意：如果跨网段，则报文通过路由器经由internet返回给用户


4、Client将收到回复报文，Client认为得到正常的服务，而不会知道是那一台服务器处理的。

①客户端向目标VIP发送请求， 负载均衡器接收
②负载均衡器根据负载均衡算法选择后端真实服务器，不修改也不封装IP报文，而是将数据帧的
MAC地址改为后端真实服务器的MAC地址，然后在局域网上发送
①后端真实服务器收到这个帧，解封装后发现目标IP与本机匹配(事先绑定了VIP)，于是处理
这个报文。
田随后重新封装报文，将响应报文通过1o接口传送给物理网卡然后向外发出客户端将收到回复报文
。客户端认为得到正常的服务，而不会知道是哪一-台服务器处理的如果跨网段，则报文通过路由器经由internet返回给用户

5，LVS-DR中的ARP问题

在LVS-DR负载均衡集样中，负载均衡与节点服务器都要配置相同的VIP地址。
2、在局域网中具有相同的IP地址，势必会造成各服务器ARP通信的系乱。
当ARPE播发送到VS-DR集群时，因为负载均衡器和节点服务器都是连接到相同网络上，它们都会接收到ARP广播。只有前端的负
载均衡器进行响应，其他节点服务器不应该响应ARP广播。
3、对节点服务器进行处理，使其不响应针对VIP的ARP请求。
使用虚接口1o:0 承载VIP地址设置内核参数arp_ ignore=1:系统只响应目的IP为本地IP的ARP请求
4、 Rea1Serter返回报文(源IP是VIP)经路由器转发， 重新封装报文时，需要先获取路由器的MAC地址
5、发送ARP请求时，Linux默认使用IP包的源IP地址(即VIP)作为ARP请求包中的源IP地址，而不使
用发送接口的IP地址如: ens33
6、路由器收到ARP请求后，将更新ARP表项
7、原有的VIP对应Director的MAC地址会被更新为VIP对应RealServer的MAC地址

8、路由器根据ARP表项， 会将新来的请求报文转发给Realserver， 导致Di rector的VIP失效
解决方法:对节点服务器进行处理，设置内核参数arp_announce=2:系统不使用IP包的源地址来设置ARP请求的源地址，而选择发
送接口的IP地址

二，部署LVS-DR集群实验

1，实验准备



主lvs调度服务配置（主）：192.168.135.189，虚拟子接口，ens33:0 192.168.135.100

web 1 ens33 192.168.135.111 io:192.168.135.100

web 2 ens33 192.168.135.113 ip:192.168.135.100

2，关闭防火墙，核心防护

 [root@tomcat189 ~]#systemctl stop firewalld
[root@tomcat189 ~]#setenforce 0
[root@tomcat189 ~]#systemctl disable firewall

3，安装 ipvsadm keeplived ，

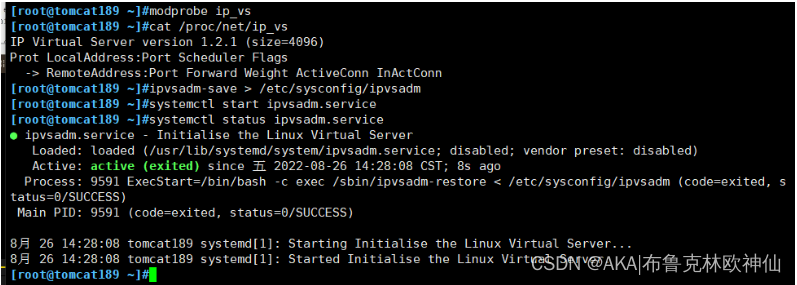

yum -y install keepalived ipvsadm

modprobe ip_vs #加载ip_vs模块

cat /proc/net/ip_vs 查看ip_vs版本信息

ipvsadm-save > /etc/sysconfig/ipvsadm

systemctl start ipvsadm

 4，给lvs调度服务器配置虚拟子接口

cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33  ifcfg-ens33:0
vim ifcfg-ens33:0

 进入ens33:0 修改配置



DEVICE=ens33:0 #设备名称

ONBOOT=yes   #是否启用

IPADDR=192.168.135.100  #ip名称

NETMASK=255.255.255.255 #
不需要配置网关



5，调整proc的响应参数

#由于LVS负载均衡器和各节点需要共用vip地址，应该关闭linux内核的重定向响应参数，不充当路由器（转发，重定向）

由于LVS负载均衡器和各个节点需要共用vip地址，应该关闭Linux内核的重定向响应参数，不充当路由器，这样当DS收到客户端发来的数据包时，就不会立马转发给后台RS服务器，而是转发给自己的虚拟子接口

vim /etc/sysctl.conf     #编辑内核proc参数
net.ipv4.ip_forward = 0      #关闭ip转发
net.ipv4.conf.all.send_redirects = 0      #关闭所有send重定向
net.ipv4.conf.default.send_redirects = 0    #关闭默认重定向
net.ipv4.conf.ens33.send_redirects = 0    #关闭网卡重定向

sysctl -p   #查看内核参数

 sysctl -p 查看内核参数

开启ipvsadm

[root@tomcat189 network-scripts]#modprobe ip_vs
[root@tomcat189 network-scripts]#cat /proc/net/ip_vs
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port Forward Weight ActiveConn InActConn
[root@tomcat189 network-scripts]#

6，配置负载均衡策略

ipvsadm -C    #清除规则
ipvsadm -A -t 192.168.135.100:80 -s rr   #创建虚拟主机，指定ip地址，并指定分流模式为轮询
ipvsadm -a -t 192.168.135.100:80 -r 192.168.135.111:80 -g
#添加真实服务器ip地址，并指定负载均衡模式为DR，ip隧道模式为-i，-m为nat模式
ipvsadm -a -t 192.168.1135.100:80 -r 192.168.135.113:80 -g
#添加真实服务器ip地址，并指定负载均衡模式为DR，ip隧道模式为-i

ipvsadm   #启动策略
ipvsadm -ln    #查看节点状态信息
ipvsadm -Lnc   #监控连接数



 三，web站点服务器配置

web1服务器

1，修改网卡





cd /etc/sysconfig/network-scripts/    #进入网卡配置目录
cp -p ifcfg-lo ifcfg-o:0    #复制环回网卡

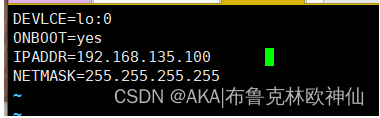

vim ifcfg-lo:0   #修改内容
DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.135.100      #地址为VIP
NETMASK=255.255.255.255

ifup ifcfg-lo:0    #启动环回网卡

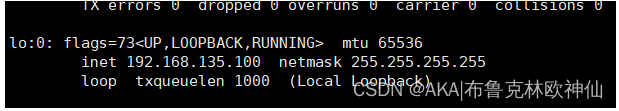

ifconfig lo:0    #查看环回网卡



2， 添加路由禁锢

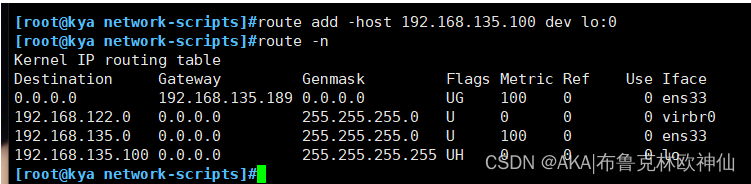

route add -host 192.168.135.100 dev lo:0

或者下面方式，都可实现路由禁锢，下面的为永久添加
vim /etc/rc.local    #linux在开启启动时，会加载的内容
/sbin/route add -host 192.168.135.100 dev lo:0

 调整内核的arp响应参数以组织更新vip的Mac地址，避免冲突

vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1   #系统只响应目的ip为本地的arp请求
net.ipv4.conf.all.arp_announce = 2  #系统不使用ip包的源地址来设置arp请求的原地址，而选择发送接口的ip地址。
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

sysctl -p   #刷新

 3，启动apache服务器

1，web2





2，添加路由禁锢

route add -host 192.168.135.100 dev lo:0

或者下面方式，都可实现路由禁锢，下面的为永久添加
vim /etc/rc.local    #linux在开启启动时，会加载的内容
/sbin/route add -host 192.168.135.100 dev lo:0

 调整内核的arp响应参数以组织更新vip的Mac地址，避免冲突

vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1   #系统只响应目的ip为本地的arp请求
net.ipv4.conf.all.arp_announce = 2  #系统不使用ip包的源地址来设置arp请求的原地址，而选择发送接口的ip地址。
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

sysctl -p   #刷新

3， 开启apache ,,

4，在两台apache中/var/www/html中写数据

<html>

<body>

<meta http-equiv="Content-Type" content="text/html;charset=utf-8">

<h1>,</h1>

</body>

</html>



 验证，用本机windows机器访问
