Revit如何快速做净高分析？方便、快捷的方法来了

　　净高分析，简而言之是对revit模型绘制到一定程度后，需要对构件的空间位置进行分析，如结构层高、管线净空、地下室是否满足人员车辆进出、地上部分是否满足正常的人员设备活动空间、净高是否满足设备进场安装等，同时也可以我们帮助设计师找到设计上存在的问题。

　　现在的项目，动辄几万平米，几十万平米，净高检测的工作量庞大。如果通过将navisworks等软件进行操作，模型修改不直接。

　　通过使用建模助手(出图)的净高分析功能，在revit中就可以进行净高检测并直接修改模型。

　　实 战 讲 解

　　出图模块 → 净高分析、净高构件定位、净高平面图

　　1.选择【净高分析】功能。



　　2.设置净高分析的条件。(前置条件：项目中需要先放置房间或按区域画楼板)

　　使用建议：密闭空间可生成房间定义分析区域，非密闭空间可画楼板定义分析区域。



　　【检测类型】净高分析时，需要检测净高的构件类型。

　　【识别类型】以【房间】或【楼板】作为单位分析区域。

　　【识别设置】净高分析的范围。

　　【不参与分析构件】排除净高不足X mm的构件，提高识别效率。

　　【升降板识别设置】：

　　①识别范围：识别当前标高上下X mm以内，最高的板作为净高参照面;

　　②优先识别完成面类型：例如当前选【建筑板】，如果项目中有【建筑板】和【结构板】，优先识别【建筑板】，其次才是【结构板】，若都没有，那么以标高为净高参照面。

　　识别楼板项中的【停车位转楼板】：

　　框择停车位构件，根据停车位的轮廓线生成楼板。(停车位族类别支持：停车场、常规模型)



　　3.点击【分析】按钮，等待分析完成。



　　4.使用【净高分析】功能后，继续选择【净高构件定位】功能。

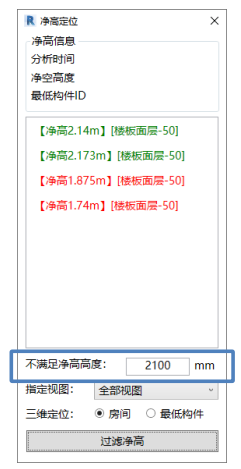

　　5.设置【不满足净高高度】后，列表中绿色项为满足净高的区域，红色项为不满足。



　　6.双击某项，打开对应区域局部三维，并选中净高最低构件。



　　7.若为链接构件，则不选中，顶部显示当前净高区域的信息。



　　8.使用【净高分析】或【净高构件定位】功能后，可以继续选择【净高平面图】功能。

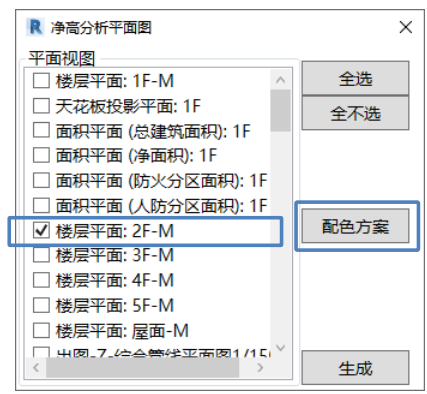

　　9.选择需要生成净高平面图的视图(使用【净高分析】后)，以及设置配色方案。





　　10.点击【生成】按钮后，将自动生成视图。



　　11.粗略效果如下。







　　建模助手除了机电模块净高分析功能，还有其他的土建，出图，综合，有求必应，施工等等模块150+功能。
