基于FPGA的数字时钟verilog开发

目录

一、理论基础

二、案例背景

1.问题描述

2.思路流程

三、verilog核心仿真

四、仿真结论分析

五、参考文献

---

一、理论基础

整个程序分为以下三大部分：

·时钟控制部分，分为调整分，秒功能，秒清零功能；

·暂停功能，时钟计数停止功能；

·4位数码管显示功能；

系统按键为，分快速调整按钮，复位，秒清零按钮，系统暂停按钮（工作和暂停两个功能供用）

所以需要四个按钮。

二、案例背景

1.问题描述

整个系统的基本框图如下所示：

2.思路流程

    ·按键消抖主要是通过延迟的功能来实现的，在实际下板子的时候往往需要延迟很长一段时间，所以我们的代码为您提供两个版本的代码，一个版本为仿真版本，不加消抖，一个版本为硬件版本，具有消抖功能。

      ·仿真版本主要考虑系统的功能，所以我们直接对时钟进行系统控制；而硬件版本，我们为了得到1秒对应的时钟，需要对系统时钟进行分频。

三、verilog核心仿真

top程序如下：

module time_module(
                  i_clk,     //系统时钟

                  //这里假设按键的初始状态为0，按下后为1
                  i_rst,     //系统复位
                  i_min_fast,//调整分
                  i_sec_fast,//调整秒
                  i_stop_run,//暂停或者继续工作


                  o_min,     //显示分
                  o_sec      //显示秒
                  );
input      i_clk;
input      i_rst;
input      i_min_fast;
input      i_sec_fast;
input      i_stop_run;


output[7:0]o_min;
output[7:0]o_sec;

reg[7:0]o_min = 8'd0;
reg[7:0]o_sec = 8'd0;

always @(posedge i_clk or posedge i_rst)
begin
     if(i_rst)
     begin
     o_min <= 8'd0;//59
     o_sec <= 8'd0;//59
     end
else begin
          if(i_stop_run == 0)//不按下时为0，时钟正常工作
          begin
                       //正常计时间
					   if(o_sec[3:0] == 4'd9)
					   begin
					       o_sec[3:0] <= 4'd0;
					            if(o_sec[7:4] == 4'd5)
					            begin
					            o_sec[7:4] <= 4'd0;

					                   //分计数
									   if(o_min[3:0] == 4'd9)
									   begin
										   o_min[3:0] <= 4'd0;
												if(o_min[7:4] == 4'd5)
												begin
												o_min[7:4] <= 4'd0;
												end
										   else begin
												o_min[7:4] <= o_min[7:4] + 4'd1;
												end
									   end
								  else begin
									   o_min[3:0] <= o_min[3:0] + 4'd1;
									   end
					            end
					       else begin
					            o_sec[7:4] <= o_sec[7:4] + 4'd1;
					            end
					    end
				   else begin
				        o_sec[3:0] <= o_sec[3:0] + 4'd1;
					    end

				   //调整时间
				   if(i_min_fast == 1'b1)
				   begin

					       if(o_min[3:0] == 4'd9)
					       begin
						   o_min[3:0] <= 4'd0;
								if(o_min[7:4] == 4'd5)
								begin
								o_min[7:4] <= 4'd0;
								end
						   else begin
								o_min[7:4] <= o_min[7:4] + 4'd1;
								end
					       end
				      else begin
					       o_min[3:0] <= o_min[3:0] + 4'd1;
					       end
                   end


				   if(i_sec_fast == 1'b1)
				   begin
                   o_sec <= 8'd0;
                   end


          end

     else begin//按下时为1，时钟停止
          o_min <= o_min;
          o_sec <= o_sec;
          end
     end
end
endmodule


四、仿真结论分析

仿真结果如下所示：

正常运行：

如上图可以看到，当秒计数到59的事后哦，变0，然后分的数字加1；

调整：

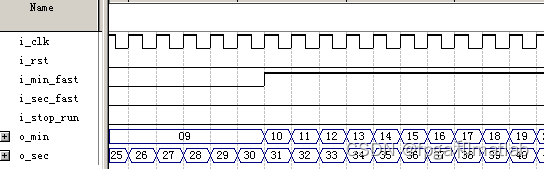

分调整：

分调整按钮按下，分马上开始快速计数，和现实中的电子表一个原理。

秒调整：

秒调整按钮按下，秒变0。

暂停：

当按下暂停的时候，停止走动。

复位：

通过复位后，系统变为0；A02-36
