从图3-1可以看出，LTE的无线基站和核心网、无线基站和无线基站、无线基站和用户之间均是有两个接口：一个是控制面的，一个是用户面的。

1.控制面接口协议栈

从图3-2可以看出，控制面接口包含Uu和S1-MME两个接口，Uu接口是UE和基站之间的接口，包含L1（Physical layer）、MAC（Medium Access Control）、RLC（Radio Link Control）、PDCP（Packet Data Convergence Protocol）、RRC（Radio Resource Control）以及NAS（Non-Access Stratum）层。我们从协议栈可以看到NAS层用于UE和MME之间的通信。

2.用户面接口协议栈

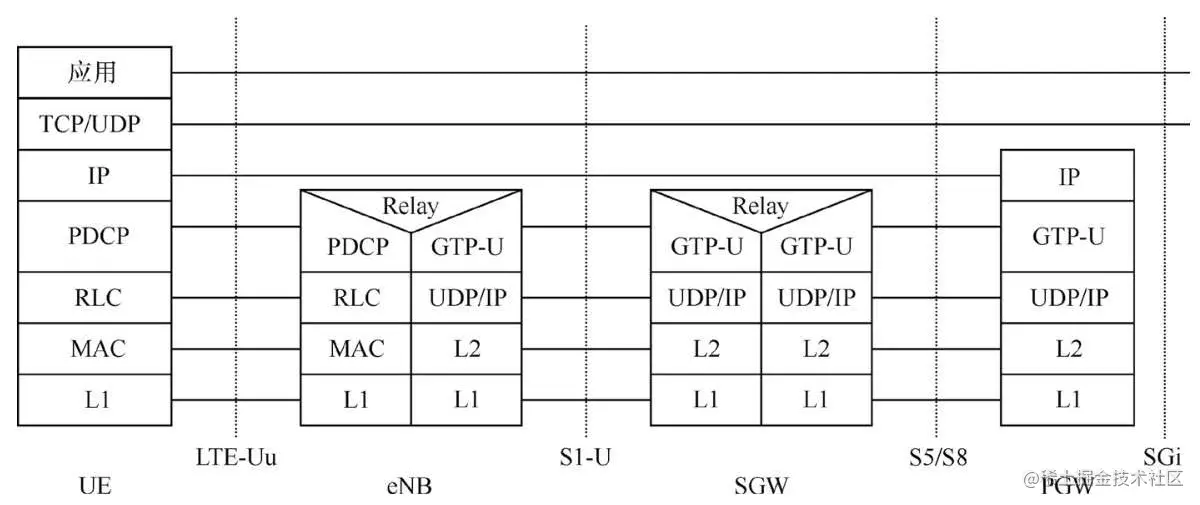

如图3-3所示，用户面的包是从UE经过基站、SGW传送到PGW，Uu接口用户面协议栈包含L1、MAC、RLC、PDCP、IP、TCP/UDP、应用七层，从协议栈可以看到基站是不处理IP和应用这两层，IP层是在PGW处理，应用层是在UE使用业务的服务器侧来处理。UE的IP数据包封装在EPC特定的协议中，在PGW和eNB之间通过隧道协议发送到用户终端，不同的隧道协议在不同的接口间使用。3GPP特定的隧道协议叫作GPRS隧道协议（GTP），用于核心网接口S1-U、S5/S8。

3.X2接口协议栈

如图3-4所示，我们可以看到X2接口包含控制面和用户面两个协议栈。

X2用户平面接口是eNB之间的接口，用户平面协议栈如图3-4所示，E-UTRAN的传输网络层是基于IP传输的，UDP/IP之上是利用GTP-U来传送用户平面PDU。

X2控制平面接口是eNB之间的接口，控制平面协议栈如图3-4所示。传输网络层是利用IP和SCTP协议，而应用层信令协议为X2接口应用协议X2-AP。控制面功能主要包含连接状态下UE的移动性管理功能（针对LTE系统内切换）、上行负荷管理功能、X2接口管理功能（包括复位和错误指示）。
