一、序言

​ 近几年，微服务已经成为Java主流的技术方向，随着微服务化的流行，应用容器化部署也是必不可少的。应用容器化用抽象的话来说就是：将应用程序部署到容器当中作为独立的应用程序部署单元运行，并作为实现高级别资源隔离的机制。常见的容器化技术就是docker，所以简单来说就是将微服务程序打包成镜像，在容器中运行，但这样做有一个关键问题，就是docker镜像越大，部署的效率越低，希望通过本文为你容器化部署提供效率。

二、 使用原始的方式构建一个docker镜像

我们先用原始的方式制作一个Spring boot应用程序镜像，体会一下目前流行的容器化部署方式。

1. 创建spring boot应用

我们编写一个简单的应用程序，只有一个hello的controller即可

如果你不想创建该项目，可以从这里看到源码

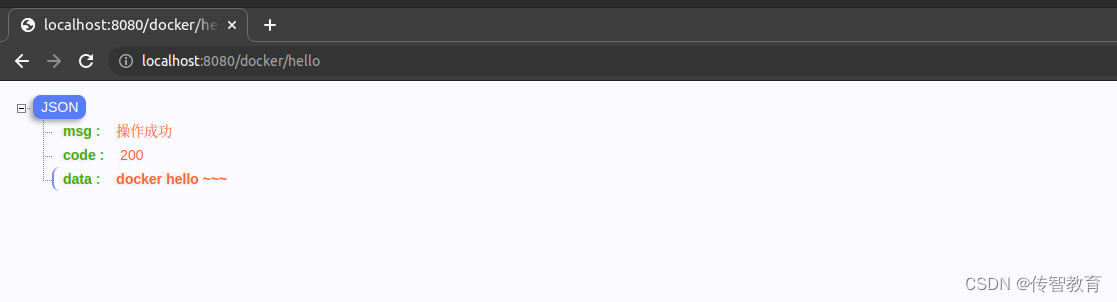

打开浏览器简单测试一下：

2. 打包

root@ubuntu:docker-image-demo$ mvn package
1

3.编写Dockerfile

#Dockerfile 这里我们选用 jre环境 减少镜像的体积
FROM openjdk:8-jre-alpine
#镜像内部创建一个app目录 用来存放jar包
RUN mkdir /app
#复制jar包 到app目录下
COPY target/docker-image-demo-0.0.1-SNAPSHOT.jar /app/app.jar
#暴露端口
EXPOSE 8080/tcp
#默认启动程序
ENTRYPOINT java -jar /app/app.jar
1
2
3
4
5
6
7
8
9
10

4. 创建镜像

#创建镜像
root@ubuntu:docker-image-demo$ docker build -t docker-image-demo:0.0.1 .

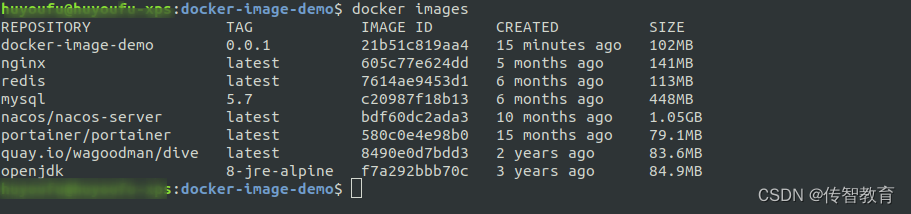

#查询镜像
root@ubuntu:docker-image-demo$ docker images
1
2
3
4
5

5. 推送镜像到registry仓库

#将镜像推送到镜像仓库 这里我们选择阿里云的镜像仓库
#登录的步骤 请自行查阅阿里云镜像仓库

root@ubuntu:docker-image-demo$ docker tag docker-image-demo:0.0.1 registry.cn-hangzhou.aliyuncs.com/jk1123/docker-jib-test:0.0.1

#推送
root@ubuntu:docker-image-demo$ docker push registry.cn-hangzhou.aliyuncs.com/jk1123/docker-jib-test:0.0.1

1
2
3
4
5
6
7
8

在阿里云仓库查看镜像

三、原始方式的不足

1. 需要编写Dockerfile

镜像的打包部署本身属于运维工作,但是需要开发人员的介入,解放应用开发人员的双手,不要将运维的工作引入到开发人员的工作流中

2. 制作镜像耗时

使用springboot的项目打包而成的jar包是一个fat jar(就是该jar中包含该应用程序需要一切依赖).导致docker镜像制作过程当中需要复制该jar到容器中

稍微大一点应用程序打成fat jar 高达一两百MB,其实最主要还是依赖的sprring全家桶的jar太多

3. 推送镜像到仓库和拉取镜像耗时

微服务的使用便于快速迭代服务,所以发版的频率十分频繁.每次推送镜像/拉取镜像十分耗时,因为每次发版我们的fat jar都会发生细微的改变.导致docker无法利用其缓存机制，每次都要拉取镜像中的fat jar 那层.导致推送和拉取十分消耗网络资源和时间

四、 使用Google jib工具

1. 简介

Jib 是谷歌公司推出的开源 Java 镜像构建工具，它可以将一个 Java 应用构建成 OCI 镜像或者是 Docker 镜像，目前最新的 Relaese 版本为 3.2.1

JIB 具有以下特点：

1. Jib 使用 Java 开发，并作为 Maven 或 Gradle 的一部分运行.你不需要编写 Dockerfile 或 安装Docker 环境，甚至无需创建包含所有依赖的大 JAR 包，就可以构建出镜像，并将镜像推送到镜像仓库。因为 Jib 与 Java 构建过程紧密集成，所以它可以访问到打包应用程序所需的所有信息。在后续的容器构建期间，它将自动选择 Java 构建过的任何变体。

2. JIB 构建出的应用镜像，具有分层结构， 利用镜像分层和注册表缓存来实现快速、增量的构建，提高构建镜像、推送镜像的性能，减少镜像存储空间。

3. 幂等性，Jib 支持根据 Maven 和 Gradle 的构建元数据进行声明式的容器镜像构建，只要输入保持不变，就可以通过配置重复创建相同的镜像。

下图是官方给出的性能测试

2.使用

如此强大的工具使用起来相当的简单

2.1 导入插件依赖

<plugin>
    <groupId>com.google.cloud.toolsgroupId>
    <artifactId>jib-maven-pluginartifactId>
    <version>3.2.0version>
plugin>
1
2
3
4
5
6

2.2 配置插件

<plugin>
    <groupId>com.google.cloud.toolsgroupId>
    <artifactId>jib-maven-pluginartifactId>
    <version>3.2.0version>
    <configuration>
        <from>

            <image>openjdk:8-jre-alpineimage>
        from>
        <to>
            <image>registry.cn-hangzhou.aliyuncs.com/jk1123/docker-jib-testimage>
            <tags>
                <tag>0.0.2tag>
            tags>





        to>
        <container>

            <mainClass>com.jk1123.docker.DockerImageDemoApplicationmainClass>
            <creationTime>USE_CURRENT_TIMESTAMPcreationTime>
            <jvmFlags>
                <jvmFlag>-Dmy.property=example.valuejvmFlag>
                <jvmFlag>-Xms512mjvmFlag>
                <jvmFlag>-Xmx2048mjvmFlag>
            jvmFlags>
            <ports>
                <port>8080port>
            ports>
            <labels>
                <org.label-schema.schema-version>1.0org.label-schema.schema-version>
                <org.label-schema.name>docker-image-testorg.label-schema.name>
                <org.label-schema.vendor>jk1123org.label-schema.vendor>
                <org.label-schema.license>GPLv2org.label-schema.license>
                <org.label-schema.build-date>${maven.build.timestamp}org.label-schema.build-date>
                <org.opencontainers.image.title>docker-image-test Imageorg.opencontainers.image.title>
                <org.opencontainers.image.vendor>jk1123org.opencontainers.image.vendor>
                <org.opencontainers.image.licenses>GPL-2.0-onlyorg.opencontainers.image.licenses>
                <org.opencontainers.image.created>${maven.build.timestamp}org.opencontainers.image.created>
            labels>
        container>
        <allowInsecureRegistries>trueallowInsecureRegistries>
    configuration>
    <executions>
        <execution>
            <phase>packagephase>
            <goals>



                <goal>buildgoal>
            goals>
        execution>
    executions>
plugin>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62

2.3.执行构建

root@ubuntu:docker-image-demo$ mvn package jib:build
1

五、 JIB原理分析

1. docker镜像缓存

docker的镜像是由一层层构成的

如上头所示,我们如果采用原始方式打包镜像,镜像分层如图.在这种情况下,如果我们的代码有变化,就会重新制作一个springboot的fat jar,这个jar中即时只有一行代码改变了,生成的新的jar也与原来的文件也变化,docker制作镜像的时候 该层发生了变化就需要重新制作，而一个fat jar非常的大,无法利用镜像的缓存功能.

2. jib构建镜像分层

Jib 在编译 springboot应用的时候考虑到的docker镜像的缓存功能,能利用缓存尽量的利用镜像的缓存.

通过分析我们会发现如下规律：

1.应用代码是最容易发生变化的,但是代码文件实际占用并不是太高(相对于引入jar包大小而言)

2.应用的配置文件也容易发生变化,但是变化频率相对于代码要低一些

3.应用依赖的其他的公共子模块也容易发生变化,但是变化频率相对于代码要更低一些

4.应用依赖的一些快照jar包也容易发生变化,频率更低

5.应用依赖的常规jar,例如spring系列的jar包,变化频率不大,试想谁会天天换spring版本号呢

综上所述,jib的作者充分考虑到这些规律,将镜像分成好几层,充分利用的docker镜像缓存机制和资源的变化频率的特性,接下来我们来看看使用jib制作的镜像的层级关系图

首先我们先看看我们的项目结构

接下来我们来看看镜像的层级结构图

可见jib充分考虑和利用的docker镜像缓存的机制,来帮我们制作镜像.这样当我们的应用重新发版的时候,可以减少镜像的push和pull的速度。

注：

上图分析工具使用dive工具

关于dive工具的使用请参照这里：

github:https://github.com/wagoodman/dive

gitee:https://gitee.com/mirrors/Dive

六、 结束语

通过如上的分析,相信大家对jib插件有个清晰的认知：

jib就是根据应用的不同资源的变化频率和docker镜像的缓存机制，充分利用docker镜像的分层机制.提高镜像的制作和发布性能.

最后,希望各位读者早日用上jib来打包您的应用,减少镜像的体积,减少打包消耗,减少传输消耗,畅享绿色生活!!!
