• Android系统安全 — 5.3-APK V2签名介绍

    1. V2签名原理

    1. JAR V1签名是在apk文件（其实是ZIP文件）中添加META-INF目录，即需要修改数据区、中央目录，因为添加文件后会导致中央目录大小和偏移量发生变化，还需要修改中央目录结尾记录。关于ZIP包结构的详细介绍见：压缩包Zip格式详析

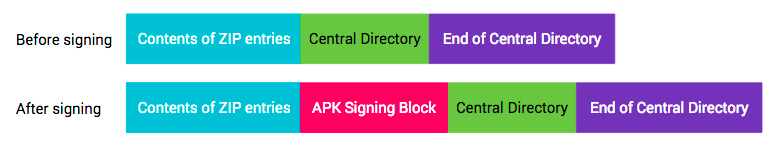

    2. V2方案为加强数据完整性保证，选择在数据区和中央目录之间插入一个APK签名分块，从而保证了原始zip（apk）数据的完整性。具体如下所示：

    2. V2签名格式

    2.1 签名块格式

             APK签名分块的前8个字节记录了APK签名分块的大小 size of block（不含自身8字节），其后紧接着键值对数据块，数据块由一个个的键值对块组成。 每个键值对块的开始8字节记录了「键值对的ID」+「键值对的Value」的大小，接下来4字节是键值对的ID，后面紧跟着对应的值。 ID = 0x7109871a 的键值对块就是保存V2签名信息的地方。 键值对数据块的后面还有8个字节，也是用于记录「整个APK签名分块」的大小，它的值和最开始的8字节相同。 签名块的末尾是一个魔数magic，也就是APK Sig Block 42的 ASCII 码（小端排序）。
            在解析 APK 时，首先要通过以下方法找到“ZIP 中央目录”的起始位置：在文件末尾找到“ZIP 中央目录结尾”记录，然后从该记录中读取“中央目录”的起始偏移量。通过 magic 值，可以快速确定“中央目录”前方可能是“APK 签名分块”。然后，通过 size of block 值，可以高效地找到该分块在文件中的起始位置，在解译该分块时，应忽略 ID 未知的“ID-值”对。
            构造签名块的代码逻辑如下：

    1.  /**
    2.      * 生成签名区块数据
    3.      * @param apkSignatureSchemeBlockPairs
    4.      * @return
    5.      */
    6.     public static byte[] generateApkSigningBlock(
    7.             Listbyte[], Integer>> apkSignatureSchemeBlockPairs) {
    8.         // FORMAT:
    9.         // uint64:  size (excluding this field)
    10.         // repeated ID-value pairs:
    11.         //     uint64:           size (excluding this field)
    12.         //     uint32:           ID
    13.         //     (size - 4) bytes: value
    14.         // (extra verity ID-value for padding to make block size a multiple of 4096 bytes)
    15.         // uint64:  size (same as the one above)
    16.         // uint128: magic
    17.
    18.         int blocksSize = 0;
    19.         for (Pair<byte[], Integer> schemeBlockPair : apkSignatureSchemeBlockPairs) {
    20.             blocksSize += 8 + 4 + schemeBlockPair.getFirst().length; // size + id + value
    21.         }
    22.
    23.         int resultSize =
    24.                 8 // size
    25.                 + blocksSize
    26.                 + 8 // size
    27.                 + 16 // magic
    28.                 ;
    29.         ByteBuffer paddingPair = null;
    30.         //若是大小不是4096的倍数，那么需要增加填充块,填充块没有value
    31.         if (resultSize % ANDROID_COMMON_PAGE_ALIGNMENT_BYTES != 0) {
    32.             int padding = ANDROID_COMMON_PAGE_ALIGNMENT_BYTES -
    33.                     (resultSize % ANDROID_COMMON_PAGE_ALIGNMENT_BYTES);
    34.             if (padding < 12) {  // minimum size of an ID-value pair,键值对最小也得8+4
    35.                 padding += ANDROID_COMMON_PAGE_ALIGNMENT_BYTES;
    36.             }
    37.             paddingPair = ByteBuffer.allocate(padding).order(ByteOrder.LITTLE_ENDIAN);
    38.             //填充块键值对的大小
    39.             paddingPair.putLong(padding - 8);
    40.             //ID
    41.             paddingPair.putInt(VERITY_PADDING_BLOCK_ID);
    42.             paddingPair.rewind();
    43.             resultSize += padding;
    44.         }
    45.
    46.         ByteBuffer result = ByteBuffer.allocate(resultSize);
    47.         result.order(ByteOrder.LITTLE_ENDIAN);
    48.
    49.         //除了当前记录大小的8字节之外的剩余字节大小
    50.         long blockSizeFieldValue = resultSize - 8L;
    51.         result.putLong(blockSizeFieldValue);
    52.
    53.         for (Pair<byte[], Integer> schemeBlockPair : apkSignatureSchemeBlockPairs) {
    54.             byte[] apkSignatureSchemeBlock = schemeBlockPair.getFirst();
    55.             int apkSignatureSchemeId = schemeBlockPair.getSecond();
    56.             long pairSizeFieldValue = 4L + apkSignatureSchemeBlock.length;
    57.             // ID -Value键值端的大小
    58.             result.putLong(pairSizeFieldValue);
    59.             // 4字节的ID，比如：v2签名ID: APK_SIGNATURE_SCHEME_V2_BLOCK_ID = 0x7109871a
    60.             result.putInt(apkSignatureSchemeId);
    61.             // Value数据
    62.             result.put(apkSignatureSchemeBlock);
    63.         }
    64.
    65.         if (paddingPair != null) {
    66.             result.put(paddingPair);
    67.         }
    68.
    69.         //倒数第24字节开始的8个字节，也是写入签名区块的大小
    70.         result.putLong(blockSizeFieldValue);
    71.         // 16字节：APK Sig Block 42的 ASCII 码
    72.         result.put(APK_SIGNING_BLOCK_MAGIC);
    73.
    74.         return result.array();
    75.     }

    2.2 信息数据格式

    PK 签名方案 v2分块是一个签名序列，说明可以使用多个签名者对同一个APK进行签名。每个签名信息中均包含了三个部分的内容：

    • 带长度前缀的signed data

           其中包含了通过一系列算法计算的摘要列表、证书信息，以及extra信息（可选）；

    • 带长度前缀的signatures序列

           通过一系列算法对signed data的签名列表。签名时使用了多个签名算法，在签名校验时会是选择系统支持的安全系数最高的签名进行校验；

    • 证书公钥

    2.3 摘要计算

    为了保护 APK 内容，APK 包含以下 4 个部分：

    1. ZIP 条目的内容（从偏移量 0 处开始一直到“APK 签名分块”的起始位置）
    2. APK 签名分块
    3. ZIP 中央目录
    4. ZIP 中央目录结尾

    第 1、3 和 4 部分的摘要采用以下计算方式，类似于两级 Merkle 树:

    ① 拆分块chunk
         将每个部分（即上面标注第1、3、4部分）拆分成多个大小为 1 MB大小的块chunk，最后一个块chunk可能小于1MB。之所以分块，是为了可以通过并行计算摘要以加快计算速度；

    ② 计算块chunk摘要
         字节 0xa5 + 块的长度（字节数） + 块的内容 拼接起来用对应的摘要算法进行计算出每一块的摘要值；

    ③ 计算整体摘要
         字节 0x5a + chunk数 + 块的摘要（按块在 APK 中的顺序）拼接起来用对应的摘要算法进行计算出整体的摘要值；

    3.V2签名验证过程分析

    相关安全分析见：安卓安全性概要

    因为V2签名机制是在Android 7.0中引入的，为了使APK可在Android 7.0以下版本中安装，应先用V1签名对APK进行签名，再用V2方案进行签名。要注意顺序一定是先V1签名再V2签名，因为V1签名的改动会修改到ZIP三大部分的内容，先使用V2签名再V1签名会破坏V2签名的完整性。
         在 Android 7.0 以上版本，会优先以 v2方案验证 APK，在Android 7.0以下版本中，系统会忽略 v2 签名，仅验证 v1 签名。Android 7.0+的校验过程如下：

    3.1 防回滚保护

     因为在经过V2签名的APK中同时带有V1签名，攻击者可能将APK的V2签名删除，使得Android系统只校验V1签名。为了防范此类攻击，带 v2 签名的 APK 如果还带 V1 签名，其 META-INF/*.SF 文件的主要部分中必须包含 X-Android-APK-Signed 属性。该属性的值是一组以英文逗号分隔的 APK 签名方案 ID（v2 方案的 ID 为 2）。在验证 v1 签名时，对于此组中验证程序首选的 APK 签名方案（例如，v2 方案），如果 APK 没有相应的签名，APK 验证程序必须要拒绝这些 APK。此项保护依赖于 META-INF/*.SF 文件受 v1 签名保护这一事实。

    攻击者可能还会试图从“APK 签名方案 v2 分块”中删除安全系数较高的签名。为了防范此类攻击，对 APK 进行签名时使用的签名算法 ID 的列表会存储在通过各个签名保护的 signed data 分块中。

    3.2 签名校验过程

    我们知道跟安装包相关的处理逻辑都会经过PackageManagerService，在Android Studio中下载对应版本SDK的源码，输入搜索PackageManagerService即可一步步找到V2签名校验的源码

    看看怎么从apk中找到APK签名分块：

    1.    /**
    2.      * 查找APK签名分块
    3.      * @param apk apk文件
    4.      * @param centralDirOffset 中央目录开始位置的偏移量
    5.      * @return
    6.      * @throws IOException
    7.      * @throws SignatureNotFoundException
    8.      */
    9.     static Pair findApkSigningBlock(
    10.             RandomAccessFile apk, long centralDirOffset)
    11.                     throws IOException, SignatureNotFoundException {
    12.         // FORMAT:
    13.         // OFFSET       DATA TYPE  DESCRIPTION
    14.         // * @+0  bytes uint64:    size in bytes (excluding this field)
    15.         // * @+8  bytes payload
    16.         // * @-24 bytes uint64:    size in bytes (same as the one above)
    17.         // * @-16 bytes uint128:   magic
    18.
    19.         //中央目录的开始位置偏移小于32，抛异常，因为 APK签名分块不算上键值对的大小，就至少32字节（8字节表示区块大小+8字节表示区块大小+16字节魔数）了
    20.         if (centralDirOffset < APK_SIG_BLOCK_MIN_SIZE) {
    21.             throw new SignatureNotFoundException(
    22.                     "APK too small for APK Signing Block. ZIP Central Directory offset: "
    23.                             + centralDirOffset);
    24.         }
    25.         // Read the magic and offset in file from the footer section of the block:
    26.         // * uint64:   size of block
    27.         // * 16 bytes: magic
    28.         ByteBuffer footer = ByteBuffer.allocate(24);
    29.         footer.order(ByteOrder.LITTLE_ENDIAN);
    30.         //指针指向中央目录开始位置往前移动24个字节的位置
    31.         apk.seek(centralDirOffset - footer.capacity());
    32.         //从指针位置开始读取24个字节的数据放进footer中
    33.         apk.readFully(footer.array(), footer.arrayOffset(), footer.capacity());
    34.         //下面主要比较是否为等于“APK Sig Block 42”小端排序的值
    35.         //footer.getLong(8)：从第8个字节开始读取8个字节
    36.         if ((footer.getLong(8) != APK_SIG_BLOCK_MAGIC_LO)
    37.                 //footer.getLong(16) : 从第16个字节开始读取8个字节
    38.                 || (footer.getLong(16) != APK_SIG_BLOCK_MAGIC_HI)) {
    39.             throw new SignatureNotFoundException(
    40.                     "No APK Signing Block before ZIP Central Directory");
    41.         }
    42.         // Apk签名分块尾部记录的分块大小
    43.         long apkSigBlockSizeInFooter = footer.getLong(0);
    44.         // 大小 < 24 或者大于 整型最大值-8,抛异常
    45.         if ((apkSigBlockSizeInFooter < footer.capacity())
    46.                 || (apkSigBlockSizeInFooter > Integer.MAX_VALUE - 8)) {
    47.             throw new SignatureNotFoundException(
    48.                     "APK Signing Block size out of range: " + apkSigBlockSizeInFooter);
    49.         }
    50.         // Apk签名分块的总大小
    51.         int totalSize = (int) (apkSigBlockSizeInFooter + 8);
    52.         // Apk签名分块开始位置的偏移量 = 中央目录开始位置偏移量- Apk签名分块的总大小
    53.         long apkSigBlockOffset = centralDirOffset - totalSize;
    54.         if (apkSigBlockOffset < 0) {
    55.             throw new SignatureNotFoundException(
    56.                     "APK Signing Block offset out of range: " + apkSigBlockOffset);
    57.         }
    58.         ByteBuffer apkSigBlock = ByteBuffer.allocate(totalSize);
    59.         apkSigBlock.order(ByteOrder.LITTLE_ENDIAN);
    60.         //指针指向APK签名分块开始位置
    61.         apk.seek(apkSigBlockOffset);
    62.         //从指针位置开始读取totalSize个字节的数据存到apkSigBlock中
    63.         apk.readFully(apkSigBlock.array(), apkSigBlock.arrayOffset(), apkSigBlock.capacity());
    64.         //从第0字节开始读取8个字节，就是记录在APK签名分块开头的“Apk签名分块的总大小”
    65.         long apkSigBlockSizeInHeader = apkSigBlock.getLong(0);
    66.         //判断开头跟结尾记录的总大小是否相等
    67.         if (apkSigBlockSizeInHeader != apkSigBlockSizeInFooter) {
    68.             throw new SignatureNotFoundException(
    69.                     "APK Signing Block sizes in header and footer do not match: "
    70.                             + apkSigBlockSizeInHeader + " vs " + apkSigBlockSizeInFooter);
    71.         }
    72.
    73.         return Pair.create(apkSigBlock, apkSigBlockOffset);
    74.     }
    1. 先从ZIP中央目录开始位置centralDirOffset，指针往前16个字节，然后读取16个字节数据，判断是否等于魔数“APK Sig Block 42”ASCII码值
    2. 再从ZIP中央目录开始位置centralDirOffset，指针往前24个字节，然后读取8个字节的数据，这个值就是尾部记录的APK签名分块大小apkSigBlockSizeInFooter
    3. 尾部记录的APK签名分块大小apkSigBlockSizeInFooter + 8字节，就是APK签名分块整体的大小totalSize，APK签名分块开始位置apkSigBlockOffset = ZIP中央目录开始位置centralDirOffset- APK签名分块整体的大小totalSize
    4. 从APK签名分块开始位置apkSigBlockOffset开始，读取8个字节数据，这个值就是头部记录的APK签名分块大小apkSigBlockSizeInHeader
    5. 假如 头部记录的APK签名分块大小apkSigBlockSizeInHeader = 尾部记录的APK签名分块大小apkSigBlockSizeInFooter，那么从APK签名分块开始位置apkSigBlockOffset 开始，读取APK签名分块整体的大小totalSize个字节数据，这就是整个APK签名分块数据

     怎么从APK签名分块中找到V2签名信息：

    1.     /**
    2.      * 从APK签名分块中找到blockId指定的键值
    3.      * @param apkSigningBlock 签名分块数据
    4.      * @param blockId 分块键id
    5.      * @return
    6.      * @throws SignatureNotFoundException
    7.      */
    8.     static ByteBuffer findApkSignatureSchemeBlock(ByteBuffer apkSigningBlock, int blockId)
    9.             throws SignatureNotFoundException {
    10.         checkByteOrderLittleEndian(apkSigningBlock);
    11.         // FORMAT:
    12.         // OFFSET       DATA TYPE  DESCRIPTION
    13.         // * @+0  bytes uint64:    size in bytes (excluding this field)
    14.         // * @+8  bytes pairs
    15.         // * @-24 bytes uint64:    size in bytes (same as the one above)
    16.         // * @-16 bytes uint128:   magic
    17.
    18.         //从Apk签名分块的第8字节开始读到APK签名分块的倒数24字节，这一块也刚好是键值对数据区
    19.         ByteBuffer pairs = sliceFromTo(apkSigningBlock, 8, apkSigningBlock.capacity() - 24);
    20.
    21.         int entryCount = 0;
    22.         while (pairs.hasRemaining()) {
    23.             entryCount++;
    24.             //因为表示键值对的长度是8个字节，小于8字节是有问题的
    25.             if (pairs.remaining() < 8) {
    26.                 throw new SignatureNotFoundException(
    27.                         "Insufficient data to read size of APK Signing Block entry #" + entryCount);
    28.             }
    29.             //读取当前键值对的长度，因为8字节，所以使用getLong读取，每次get之后，指针都会往前移动一定字节
    30.             long lenLong = pairs.getLong();
    31.             //因为键ID的长度用4个字节表示，小于4个字节有问题，同时键值对的长度设置不超过整型的最大值
    32.             if ((lenLong < 4) || (lenLong > Integer.MAX_VALUE)) {
    33.                 throw new SignatureNotFoundException(
    34.                         "APK Signing Block entry #" + entryCount
    35.                                 + " size out of range: " + lenLong);
    36.             }
    37.             int len = (int) lenLong;
    38.             //下一个键值对开始位置，就是当前键值对开始位置（当前键值对长度值之后） + 当前键值对长度
    39.             int nextEntryPos = pairs.position() + len;
    40.             //要是记录的键值对长度超过剩余的数据长度也是有问题
    41.             if (len > pairs.remaining()) {
    42.                 throw new SignatureNotFoundException(
    43.                         "APK Signing Block entry #" + entryCount + " size out of range: " + len
    44.                                 + ", available: " + pairs.remaining());
    45.             }
    46.             //读取当前键值对的键ID, 因为是4个字节，所以用getInt读取
    47.             int id = pairs.getInt();
    48.             //假如键跟传进来的一致，那么返回值的数据，值的长度 = 键值对的长度-键ID的长度
    49.             if (id == blockId) {
    50.                 return getByteBuffer(pairs, len - 4);
    51.             }
    52.             //指针指向下一个键值对开始位置
    53.             pairs.position(nextEntryPos);
    54.         }
    55.
    56.         //最后都没有找到指定ID的键值对，那么抛异常
    57.         throw new SignatureNotFoundException(
    58.                 "No block with ID " + blockId + " in APK Signing Block.");
    59.     }
    1. 键值对数据分块是保存着一个个带有长度前缀的键值对，大致如下：其中，键值对长度 = key的长度（固定4个字节） + value的长度，即键值对长度不含自身的长度（固定8字节）。
    2. ByteBuffer 读取数据时候，读4个字节的数据可以用getInt，读8个字节的数据可以用getLong，使用这两个方法之后，指针会自动往前移动对应的字节。

    最后来看看V2签名信息校验流程：

    1. 先从V2签名信息区中读取被签名的数据signedData、多个签名者的签名signatures、公钥字节数据publicKeyBytes
    2. 从多个签名者的签名signatures中找出安全系数最高的签名算法bestSigAlgorithm以及该算法对应的签名bestSigAlgorithmSignatureBytes
    3. 用公钥字节数据publicKeyBytes构造出公钥publicKey，然后使用公钥publicKey对签名bestSigAlgorithmSignatureBytes进行解密得到被签名的数据signedData的hash值H1，然后对被签名的数据signedData计算得到hash值H2, 要是H1 = H2, 那么签名验证通过
    4. 然后读出安全系数最高的签名算法bestSigAlgorithm对应的APK摘要值contentDigest
    5. 接着读取出签名用到的证书certificates，并从第一个证书中读取出公钥字节数据certificatePublicKeyBytes，要是公钥字节数据certificatePublicKeyBytes = 公钥字节数据publicKeyBytes,那么公钥验证通过
    6. 开始计算对压缩包三大组成部分：ZIP条目内容、ZIP中央目录、ZIP中央目录尾部，分别分成1MB的大小（每部分最后一块可能不足1MB), 然后计算出摘要值（注意：计算摘要之前，ZIP中央目录尾部记录的ZIP中央目录开始位置偏移量要修改成APK签名分块开始位置的偏移量，因为给APK进行V2签名时候，就是没有算上加入APK签名分块）

    4. 总结

    目前众多的快速批量打包方案又是如何绕过签名检验的？

    在V2方案出现之前，快速批量打包方案有3类：

    1. 反编译APK后修改渠道值，再重新打包。这种方案实际上是重新签名，因有反编译、重新打包、签名的过程，速度相对后两种方案较慢；
    2. 将渠道信息以文件形式写入META-INF目录中。因为META-INF目录是用来存放签名的，其本身无法加入签名校验中，在META-INF目录中添加文件不会破坏原有签名。此方案需同时修改zip数据区、中央目录和中央目录结尾记录；
    3. 将渠道信息写到zip中央目录结尾记录的comment字段中。通过前面分析zip文件结构，可以发现中央目录结尾记录最后注释字段，这部分内容在JAR签名方案中同样不在签名校验范围中，故添加注释也不会破坏原有签名。此方案只需修改中央目录结尾记录；

    在V2方案出现之后，因同时保证了数据区、中央目录和中央目录结尾记录的完整性，故方案2、3均不适用了。那是不是就没有快速批量打包的可能了呢？当然不是，可以从APK签名分块中着手。再回过头来看一下APK签名分块的结构：

    • size of block，以字节数（不含此字段）计 (uint64)
    • 带 uint64 长度前缀的“ID-值”对序列：
      •  ID (uint32)
      • value（可变长度：“ID-值”对的长度 - 4 个字节）
    • size of block，以字节数计 - 与第一个字段相同 (uint64)
    • magic“APK 签名分块 42”（16 个字节）

     APK签名分块中有一个ID-VALUE序列， 签名信息（APK 签名方案 v2 分块）只存储在ID 为 0x7109871a的ID-VALUE中，通过分析签名校验源码可以发现，其它ID-VALUE数据是未被解析的，也就是说除APK 签名方案 v2 分块外，其余ID-VALUE是不影响签名校验的。故可以定义一个新的ID-VALUE，将渠道信息写入APK签名分块中。因为V2方案只保证了第1、3、4部分和第 2 部分（APK签名分块）包含的APK 签名方案 v2分块中的 signed data 分块的完整性。新写入的ID-VALUE不受保护，所以此方案可行。实际上美团新一代渠道包生成工具Walle就是以这个方案实现的。

    注:  这是参考相关文档总结出的精华，若有侵权问题，请立即联系我删除该文档

  • 相关阅读:
    信息流广告投放的技巧
    云服务器带宽对上传下载速度的影响
    光电数鸡算法《java》
    终于拿到了爆火全网的进一线大厂程序员必看的1700道java面试题
    Desthiobiotin-PEG4-Acid|脱硫生物素-PEG4-酸| 供应商和制造商
    破解小程序禁止使用JS解释器动态执行JS（eval5、estime、evil-eval等）代码的终极解决方案
    让 CHAT 充分发挥优势
    spring的学习【1】
    8年经验之谈 —— 记一次接口压力测试与性能调优！
    Linux 查看 CPU核数 及 内存
  • 原文地址：https://blog.csdn.net/qincheng168/article/details/125935673
