1、IIC 简介

IIC（Inter-Integrated Circuit）其实是IICBus简称，所以中文应该叫集成电路总线，它是一种串行通信总线，使用多主从架构，由飞利浦公司在1980年代为了让主板、嵌入式系统或手机用以连接低速周边设备而发展。IIC是半双工通信方式。
IIC是一种多向控制总线，也就是说多个芯片可以连接到同一总线结构下，同时每个芯片都可以作为实时数据传输的控制源，但在任何时间点上只能有一个主控。

IIC串行总线一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。所有接到I2C总线设备上的串行数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL上。

IIC支持的传输速率如下：

2、IIC 总线协议

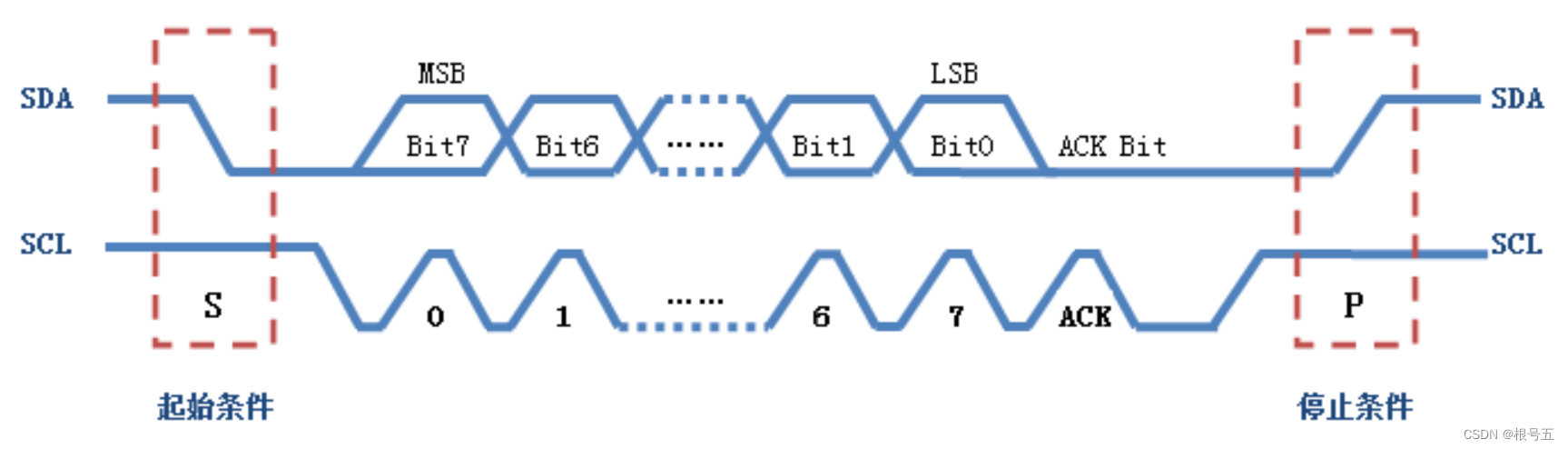

时序图

以下是简化版IIC总线协议时序图出自STM32F103系列超详细参考手册-中文版

具体如下：

通过时序图可知，IIC传输数据是先发高位，后发低位。

空闲状态

一般情况下，数据线SDA和时钟线SCL都是处于上拉电阻状态。
因为在总线空闲状态时，这两根线一般被上面所接的上拉电阻拉高，保持着高电平。

开始信号

当时钟线SCL 为高电平时，数据线SDA 由高电平向低电平跳变。
启动信号是一种电平跳变时序信号，而不是一个电平信号。

具体时序图如下图所示：

终止信号

当时钟线SCL 为高电平时，数据线SDA 由低电平向高电平跳变。
终止信号是一种电平跳变时序信号，而不是一个电平信号。

具体时序图如下图所示：

应答信号

发送器每发送一个字节（8个bit），就在时钟脉冲 9 期间释放数据线，由接收器反馈一个应答信号。 主机SCL拉高，读取从机SDA的电平。

对于反馈有效应答位ACK的要求是：
接收器在第9个时钟脉冲之前的低电平期间将数据线SDA拉低，
并且确保在该时钟的高电平期间为稳定的低电平。

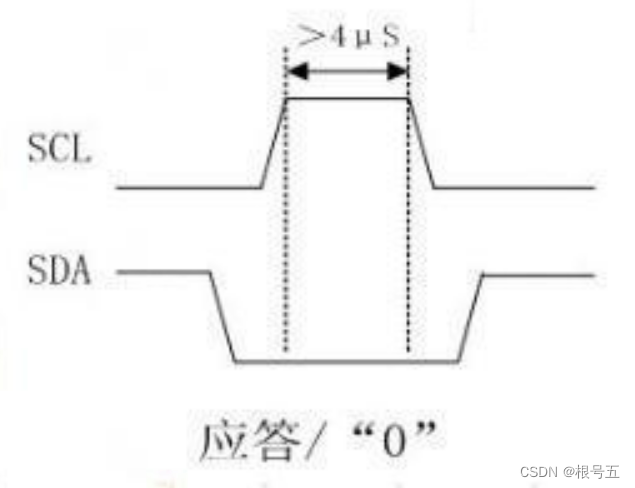

具体时序图如下：

应答位

数据线(SDA)为低电平时，规定为有效应答位（ACK，简称应答位），表示接收器已经成功地接收了该字节。

非应答位

数据线(SDA)为高电平时，规定为非应答位（NACK），表示接收器没有成功接收该字节。

如果接收器是主控器，则在它收到最后一个字节后，发送一个NACK信号，以通知被控发送器结束数据发送，并释放数据线SDA，以便主控接收器发送一个终止信号P。

数据有效性

IIC总线进行数据传送时，时钟线(SCL)上的信号为高电平期间，数据线(SDA)上的数据必须保持稳定。
只有在时钟线(SCL)上的信号为低电平期间，数据线(SCL)上的高电平或低电平状态才允许变化。

输出到数据线(SDA)上的每个字节必须是8位。
数据传送时，先传送最高位（MSB），后传送最低位（LSB）。
每一个被传送的字节后面都必须跟随一位应答位（即一帧共有9位）。

---
