• 实战：QT车牌识别系统综合设计

           该系统是博主结合许多QT开发项目综合制作，借用了Opencv的开发库来完成的一个项目，具体的可以按照目录来，关于识别方面仅仅提供一个思路，目前还在想如何去优化（准备采用神经网络将数据集拟合，减少时间复杂度，目前还在实现...）。因为识别时间太长会很影响效率，具体的安装我不在这里讲解

            QT版本：5.9.9

            Opencv:  4.5.1

    一、车牌提取

    1、图像预处理

            首先我们将图像读取出来用imread函数输入图片路径

    Mat image = imread("D:\\qthome\\test_car\\test2.png");

             之后我们将图像进行高斯去噪去除一些图像的杂质，之后灰度处理转化成黑白图，进行边缘检测将车牌的轮廓检测出来，使用自适应阀值使图像的灰度大于阀值以便跟好的提取

    1. Mat img_HSV;//原图
    2. GaussianBlur(img_HSV, img2_gauss, Size(3, 3), 0);//高斯去噪
    3. cvtColor(img2_gauss, img2_gray, COLOR_BGR2GRAY);//灰度处理
    4.
    5. /*边缘检测*/
    6.  Sobel(img2_gray, dst_x, CV_16S, 1, 0);           //梯度算子
    7.  convertScaleAbs(dst_x, abs_X);                //将CV_16S型的输出图像转变成CV_8U型的图像
    8.
    9.
    10. Mat img_temo = abs_X;
    11. threshold(img_temo, img_temo, 0, 255, THRESH_OTSU);     //自适应阀值图像灰度大于阈值
    12. imshow("tests",img_temo);

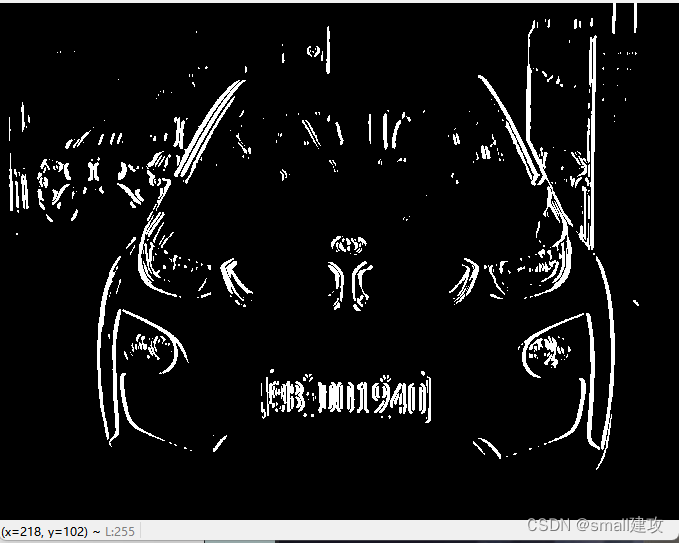

    效果如下：

    2、轮廓封闭提取

            首先对矩形进行封闭操作，长宽比为17:5，然后进行膨胀和腐蚀，将腐蚀的面积扩大，具体的使用函数如下：

    图像膨胀：


    图像腐蚀：



    2个函数的意思相近，基本上都是输入原图，然后用一个相同类型的变量去接收，第三个参数进行怎样的处理，具体腐蚀几下和膨胀几下根据效果来

    1. // 闭操作,封闭轮廓
    2.     Mat kernelY;
    3.     Mat kernelX = getStructuringElement(MORPH_RECT, Size(17, 5));  //构造一个矩形
    4.     morphologyEx(img_temo, img_temo, MORPH_CLOSE, kernelX);
    5.
    6.     //用矩形来封闭
    7.     kernelX = getStructuringElement(MORPH_RECT,Size(20, 1));
    8.     kernelY = getStructuringElement(MORPH_RECT,Size(1, 19));
    9.
    10.     dilate(img_temo, img_temo, kernelX);                      //图像膨胀
    11.     dilate(img_temo, img_temo, kernelX);
    12.     erode(img_temo, img_temo, kernelX);                       //图像腐蚀
    13.
    14.
    15.     erode(img_temo, img_temo, kernelY);
    16.     dilate(img_temo, img_temo, kernelY);
    17.     // 平滑去噪处理，使边缘检测更准确
    18.     GaussianBlur(img_temo, img_temo, Size(15, 0), 1);

    效果如下：



    随后将轮廓在原图勾画出来

    1. vector> contours;
    2.     vector vec_4f;
    3.     // 从二值化后的img图中提取所有轮廓
    4.     findContours(img_temo, contours, vec_4f, RETR_TREE, CHAIN_APPROX_SIMPLE);
    5.     // 在原图image上绘制所有轮廓(红色)
    6.     drawContours(image, contours, -1, Scalar(0, 0, 255), 1);
    7.     imshow("car_num",image);



    3、车牌号提取

            将区域进行比对筛选，选择长宽比例为1:2.3（这个参数具体可以设置，根据自己的感觉来，不一定参考这个）面积选择10000左右的即可

    1. Mat chepai;
    2.     int j = 0;
    3.     for (int i = 0; i < contours.size(); i++)
    4.     {
    5.
    6.             //计算轮廓的垂直边界最小矩形
    7.             Rect rect = boundingRect(contours[i]);
    8.             int x = rect.x;
    9.             int y = rect.y;
    10.             int area = rect.height * rect.width;
    11.             if ((rect.width > (rect.height * 2.3) )&& area > 10000)
    12.             {
    13.                  chepai = img_HSV(Rect(rect.x,rect.y,rect.width,rect.height));  //区域提取
    14.                  //将提取出来的区域拿绿色矩形围起来
    15.                  rectangle(chepai,Point(rect.x,rect.y),Point(rect.x + rect.width, rect.y + rect.height),Scalar(0,255,0),1);
    16.             }
    17.      }

            最后车牌也被提取了出来

    效果如下：

     车牌提取的完整代码：

    1. Mat getcarnumber_Border(Mat image)
    2. {
    3.     Mat img_HSV = image.clone();//复制
    4.     Mat img_t = image.clone();
    5.
    6.
    7.     Mat img2_gauss;
    8.     Mat img2_gray,dst_x,abs_X;
    9.     //高斯去噪
    10.     GaussianBlur(img_HSV, img2_gauss, Size(3, 3), 0);
    11.
    12.
    13.     cvtColor(img2_gauss, img2_gray, COLOR_BGR2GRAY);
    14.
    15.
    16.     Sobel(img2_gray, dst_x, CV_16S, 1, 0);           //梯度算子
    17.     convertScaleAbs(dst_x, abs_X);                //将CV_16S型的输出图像转变成CV_8U型的图像
    18.     imshow("tests1",dst_x);
    19.     Mat img_temo = abs_X;
    20.     threshold(img_temo, img_temo, 0, 255, THRESH_OTSU);     //用这个函数，自适应阀值图像灰度大于阈值
    21.     imshow("tests",img_temo);
    22.
    23.
    24.     // 闭操作,封闭轮廓
    25.     Mat kernelY;
    26.     Mat kernelX = getStructuringElement(MORPH_RECT, Size(17, 5));  //构造一个矩形
    27.     morphologyEx(img_temo, img_temo, MORPH_CLOSE, kernelX);
    28.
    29.     //用矩形来封闭
    30.     kernelX = getStructuringElement(MORPH_RECT,Size(20, 1));
    31.     kernelY = getStructuringElement(MORPH_RECT,Size(1, 19));
    32.
    33.     dilate(img_temo, img_temo, kernelX);                      //图像膨胀
    34.     dilate(img_temo, img_temo, kernelX);
    35.     erode(img_temo, img_temo, kernelX);                       //图像腐蚀
    36.
    37.
    38.     erode(img_temo, img_temo, kernelY);
    39.     dilate(img_temo, img_temo, kernelY);
    40.     // 平滑去噪处理，使边缘检测更准确
    41.     GaussianBlur(img_temo, img_temo, Size(15, 0), 1);
    42.     //imshow("car_num",img_temo);
    43.
    44.
    45.     vector> contours;
    46.     vector vec_4f;
    47.     // 从二值化后的img图中提取所有轮廓
    48.     findContours(img_temo, contours, vec_4f, RETR_TREE, CHAIN_APPROX_SIMPLE);
    49.     // 在原图image上绘制所有轮廓(红色)
    50. //    drawContours(image, contours, -1, Scalar(0, 0, 255), 1);
    51. //    imshow("car_num",image);
    52.     //筛选
    53.
    54.     Mat chepai;
    55.     int j = 0;
    56.     vector>contours_1;
    57.     Rect rect_1;
    58.     for (int i = 0; i < contours.size(); i++)
    59.     {
    60.
    61.             //计算轮廓的垂直边界最小矩形
    62.             Rect rect = boundingRect(contours[i]);
    63.             int x = rect.x;
    64.             int y = rect.y;
    65.             int area = rect.height * rect.width;
    66.             if ((rect.width > (rect.height * 2.3) )&& area > 10000)
    67.             {
    68.                  chepai = img_HSV(Rect(rect.x,rect.y,rect.width,rect.height));  //区域提取
    69.                  //将提取出来的区域拿绿色矩形围起来
    70.                  rectangle(chepai,Point(rect.x,rect.y),Point(rect.x + rect.width, rect.y + rect.height),Scalar(0,255,0),1);
    71.                  rect_1 = rect;
    72.                  contours_1.push_back(contours[i]);
    73.             }
    74.      }
    75.
    76. //    drawContours(img_t, contours_1, -1, Scalar(0, 0, 255), 1);
    77. //    imshow("sda",chepai);
    78.     //对倾斜车牌进行处理操作
    79. //    vector cnt = contours_1[contours_1.size() - 1];
    80. //    Vec4f d;
    81. //    fitLine(cnt,d,DIST_L2,0,0.01,0.01);
    82. //    double k = d[1] / d[0];
    83. //    double b = d[2] - d[3] * k;
    84.
    85. //    double w = img_t.size().width;
    86. //    double h = img_t.size().height;
    87. //    double lefty = b;
    88. //    double righty = k*w+b;
    89. //    double a = atan(k);
    90. //    a = a*180/3.1415926;
    91.
    92.
    93. //    Mat m = getRotationMatrix2D(Point(w/2,h/2),a,0.8);
    94. //    Mat dst;
    95. //    warpAffine(img_t,dst,m,Size((int(w*0.9)),(int(h*0.9))));
    96. //    dst = do_line(dst);
    97. //    if(dst.empty()){
    98. //       return chepai;
    99. //    }
    100.     return chepai;
    101. }

    二、车牌字符串切割

    1、车牌号码处理

            车牌号码提取出来之后我们也要对他进行相同的如以上相同的处理，最后转化为黑白图，但重点不同的是蓝牌、黄牌以及新能源汽车的车牌型号都不同，为此我们对像素点进行将车牌彻底转化为背景为黑色，字为白色的情况

    效果1（蓝色车牌的黑白图）：

    效果2（新能源车牌的黑白图）：

    所以就统计了黑白像素点的个数，确保黑像素点个数大于白像素点个数，否则进行翻转

    1. Mat Get_License_ROI(Mat src)
    2. {
    3.     Mat gray;
    4.     cvtColor(src, gray, COLOR_BGR2GRAY);
    5.
    6.     Mat thresh;
    7.     threshold(gray, thresh, 0, 255, THRESH_OTSU);
    8.
    9.     //使用形态学开操作去除一些小轮廓
    10.     Mat kernel = getStructuringElement(MORPH_RECT, Size(2, 2));
    11.     Mat open;
    12.     morphologyEx(thresh, open, MORPH_OPEN, kernel);
    13.
    14.     //下面是我自己写的，这个可以自己去实现
    15.     int black = PixelCounter(open,2);
    16.     int white = PixelCounter(open,1);
    17.     qDebug()<<"黑像素点"<"白像素点"<
    18.     if(black < white){
    19.         threshold(open, open, 0, 255, THRESH_OTSU|THRESH_BINARY_INV);
    20.     }
    21.     return open;
    22. }

    效果如下：

    2、水平切割去除多余的边框

            我是采取将每一行的白像素点求一个极限阀值，然后从中间一行往两边延伸，当碰到一个阀值时候就停止扩展，因为如上图，白色边框的白像素的个数明显多余中间的白像素点，最后为了方便切割提取将字符膨胀

    代码：

    1. Mat Horizon_Cut(Mat image){
    2.     Mat temp = image.clone();
    3.     int rows = temp.rows;
    4.     int cols = temp.cols;
    5.
    6.     QVector<int> white_n;
    7.     for(int row = 0;row < rows;row++){
    8.         int tem = 0;
    9.         for(int col = 0;col < cols;col++){
    10.             if(temp.at(row, col)  > 0){
    11.                 tem++;
    12.             }
    13.         }
    14.         white_n.append(tem);
    15.     }
    16.
    17.     int mid = 0;
    18.     for(int i = 0;i < rows/2;i++){
    19.         mid += white_n[i];
    20.     }
    21.     mid = mid/(rows/2 + 1);
    22.
    23.     int i_0;
    24.     int i_1;
    25.     for(int i = rows/2 ;i >= 2; i--){
    26.         if(white_n[i] < mid){
    27.             i_0 = i;
    28.             break;
    29.         }
    30.     }
    31.     for(int i = rows/2;i < rows; i++){
    32.         if(white_n[i] < mid){
    33.             i_1 = i;
    34.             break;
    35.         }
    36.     }
    37.     Mat t_est = temp(Range(i_0,i_1),Range(0,cols));
    38.
    39.
    40.     return t_est;
    41. }

    效果如下：

    3、字符串逐步提取

            我是采取从左往右进行逐步遍历切割，腐蚀膨胀后的字符串白像素点的间隔明显很大，这个可以注释慢慢去比对，一定距离进行切割，保存每个字符的前后2列数据即可

    1. QVectorint> > Remove_Vertial_Border(Mat image)
    2. {
    3.     Mat temp = image.clone();
    4.     int rows = temp.rows;
    5.     int cols = temp.cols;
    6.
    7.     QVector<int> white_n;
    8.     for(int col = 0;col < cols;col++){
    9.         int tem = 0;
    10.         for(int row = 0;row < rows;row++){
    11.             if(temp.at(row, col)  > 0){
    12.                 tem++;
    13.             }
    14.         }
    15.         white_n.append(tem);
    16.     }
    17.     QVectorint> > region1;
    18.     QVector<int> reg;
    19.     int flag = 0;
    20.     if(white_n[0] != 0){
    21.         reg.append(0);
    22.     }
    23.     for(int i = 0;i1;i++){
    24.
    25.         if(white_n[i] == 0 && white_n[i + 1] != 0){
    26.             reg.append(i);
    27.         }
    28.         if(white_n[i] != 0 && white_n[i + 1] == 0){
    29.             reg.append(i + 1);
    30.         }
    31.         if(reg.size() == 2){
    32.             if(reg[1] - reg[0] > 10){
    33.                 region1.append(reg);
    34.                 reg.clear();
    35.             }else{
    36.                 reg.clear();
    37.             }
    38.         }
    39.     }
    40.     return region1;
    41. }

    之后将保存的每一个字符元素返回，写入新的文件夹

    1. QVectorint> > t = Remove_Vertial_Border(car_gray);
    2. int j = 0;
    3. for (int i = 0; i < t.size(); i++)
    4. {
    5.     Mat str = car_gray(Range(0,car_gray.rows),Range(t[i][0],t[i][1]));
    6.     j++;
    7.     QString t_s = QString::number(j);
    8.     string s = string((const char *)t_s.toLocal8Bit());
    9.     imwrite("D:\\qthome\\test_car\\car_each_number\\"+s+".jpg",str);
    10. }

    效果如下：

    三、图片识别

            车牌识别除了字符串提取的难点另一个难点就是识别，识别的话，我是自己准备了一个训练集，每个训练集中包含了多种数据

            将每个图文文件中图片的路径保存在列表当中

    之后使用MatchTemplate函数讲每个图片进行比对（也许这里很大程度增加了时间复杂度，但是我目前是保证能做出来优先，时间复杂度之后慢慢优化）

     而method方法有很多

    cv::TM_SQDIFF：该方法使用平方差进行匹配，因此最佳的匹配结果在结果为0处，值越大匹配结果越差。

    cv::TM_SQDIFF_NORMED：该方法使用归一化的平方差进行匹配，最佳匹配也在结果为0处。

    cv::TM_CCORR：相关性匹配方法，该方法使用源图像与模板图像的卷积结果进行匹配，因此，最佳匹配位置在值最大处，值越小匹配结果越差。

    cv::TM_CCORR_NORMED：归一化的相关性匹配方法，与相关性匹配方法类似，最佳匹配位置也是在值最大处。

    cv::TM_CCOEFF：相关性系数匹配方法，该方法使用源图像与其均值的差、模板与其均值的差二者之间的相关性进行匹配，最佳匹配结果在值等于1处，最差匹配结果在值等于-1处，值等于0直接表示二者不相关。

    cv::TM_CCOEFF_NORMED：归一化的相关性系数匹配方法，正值表示匹配的结果较好，负值则表示匹配的效果较差，也是值越大，匹配效果也好。

     这里可以选择自己喜欢的，我是选择了第5个

    1. double do_read(Mat temo,Mat temp){
    2.     int height = temo.size().height;
    3.     int width = temo.size().width;
    4.
    5.     Mat image = temp.clone();
    6.     resize(image,image,Size(width,height));
    7.     Mat result;
    8.
    9.     matchTemplate(image,temo,result,TM_CCOEFF);
    10.     //求解最大值
    11.     double minValue, maxValue;
    12.     Point minLocation, maxLocation;
    13.     Point matchLocation;
    14.     minMaxLoc(result, &minValue, &maxValue, &minLocation, &maxLocation);
    15.     return maxValue;
    16. }

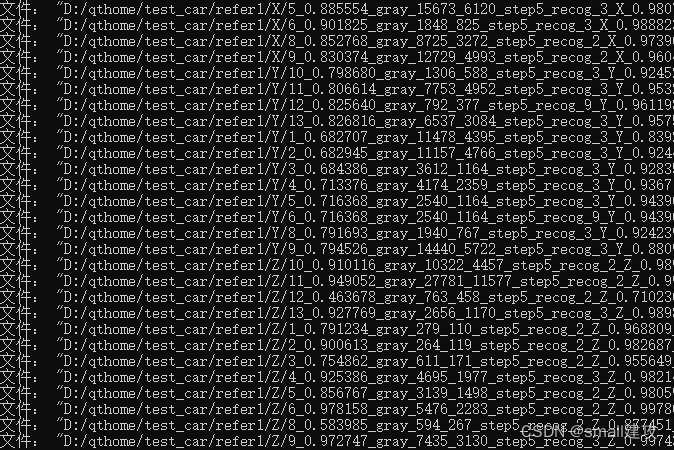

            车牌里面没有I和O目的就是为了区分0和1而汉字只在第一个出现，后面的则是一些字符所以我进行了分开识别，最后找到该图片中最大相似度的坐标（最大坐标函数是我自己写的，这里我就不详写了）进行锁定

    1. void shibie(){
    2.     Mat temp = imread("D:\\qthome\\car_stop_t\\car_each_number\\1.jpg");
    3.     cvtColor(temp, temp, COLOR_BGR2GRAY);
    4.     threshold(temp, temp, 0, 255, THRESH_OTSU);
    5.     QString str;
    6.     QVector<double> score;
    7.     for(int i = 0;i < 31;i++){
    8.         double Max = 0;
    9.         for(int j = 0;j < chinese_str[i].size();j++){
    10.             string str = string((const char *)chinese_str[i][j].toLocal8Bit());
    11.             Mat temo = imread(str);
    12.             cvtColor(temo,temo,COLOR_RGB2GRAY);
    13.             threshold(temo,temo,0,255,THRESH_OTSU);
    14.             double maxValue = do_read(temo,temp);
    15.             if(maxValue > Max) Max = maxValue;
    16.         }
    17.         score.append(Max);
    18.     }
    19.    int posmax = Max_index(score);
    20.    str.append(chineses[posmax]);
    21.    for(int i = 2;i <= 8;i++){
    22.        QString str_1 = "D:\\qthome\\car_stop_t\\car_each_number\\"+QString::number(i)+".jpg";
    23.        temp = imread(string((const char *)str_1.toLocal8Bit()));
    24.        cvtColor(temp, temp, COLOR_BGR2GRAY);
    25.        threshold(temp, temp, 0, 255, THRESH_OTSU);
    26.        score.clear();
    27.        for(int i = 0;i < 34;i++){
    28.            double Max = 0;
    29.            for(int j = 0;j < char_str[i].size();j++){
    30.                string str = string((const char *)char_str[i][j].toLocal8Bit());
    31.                Mat temo = imread(str);
    32.                cvtColor(temo,temo,COLOR_RGB2GRAY);
    33.                threshold(temo,temo,0,255,THRESH_OTSU);
    34.                double maxValue = do_read(temo,temp);
    35.                if(maxValue > Max) Max = maxValue;
    36.            }
    37.            score.append(Max);
    38.        }
    39.        posmax = Max_index(score);
    40.        str.append(chars[posmax]);
    41.    }
    42.    qDebug()<
    43. }

    效果展示：

    四、总结：

    1、项目中整体难点在于车牌处理以及像素点的切割，合理的处理这些对后续的切割有很大帮助

    2、字符串的识别速率还有待提高，但是精度方面的话已经完善

    最后给观看的人看一个系统雏形旁边的mv纯纯是为了区别识别慢，这个还需要突破，希望还是能带来帮助

  • 相关阅读:
    MATLAB/Python编程 | 图片的形态学处理
    业绩不俗，毛利率下滑，股价接连下跌，片仔癀将向何处去？
    金仓数据库 KingbaseES 插件参考手册（22. dbms_sql）
    可口可乐用新的“Y3000”口味拥抱有争议的人工智能图像生成器
    【html-CSS布局】简单设计一个静态网页
    基于Java+SpringBoot+Vue前后端分离电商应用系统设计和实现
    彩虹女神跃长空,Go语言进阶之Go语言高性能Web框架Iris项目实战-模板与数据库EP02
    实现VLAN间通信&以太网链路聚合与交换机堆叠、集群&华为ICT网络赛道
    全球10大智慧港口介绍
    Windows 输入法在注册表中的管理
  • 原文地址：https://blog.csdn.net/qq_54395977/article/details/125921456
