前言：

把CAD文件导入GIS三维地图中并且设置为正确的坐标这件事，以前一直找朋友帮忙，但是也不能一直麻烦朋友，所以就自己参悟了一下，原来可以这么简单，同时还发现了无投影信息和工程坐标也一样可以准确到三维地图中，属实好用！



01 未知投影信息和工程坐标系，该怎么导入CAD文件

通常情况下，加载CAD需要提供准确的工程坐标参数就可以的，但是有时候设计师会甩过来一个未知投影及工程坐标系CAD，这时候该怎么办？

涉及数据：CAD图纸、高清影像、地形图

工具软件：图新地球桌面端

解决办法：更多技术干货请关注微信公众号：tuxingis

图新地球中，CAD 导入有三种形式：普通模式、快速模式、精准模式。

每种对应不同的导入方法，要解决未知投影信息和工程坐标系，需要用 快速模式

这里我们提一下普通模式，即直接加载 CAD（dxf、dwg）到图新地球内，该模式支持的 CAD 体积有限（10M 以下，体积越大越卡顿），该模式不支持 CAD 依附倾斜模型，不 支持 CAD 严格样式解析，不支持严格投影转换，但该模式下，CAD 文件可以编 辑，普通模式导入 CAD 只需要配置该 CAD 的坐标系（椭球及投影分带）即可实 现 CAD 的加载，但加载的 CAD 位置可能并不准确





上图可以看出，CAD 以普通模式加载后，与影像存在偏差。

这里我们不做过多介绍，重点来看后面两种模式。

快速模式，采用CAD影像底图选择至少2个以上关联点进行导入，导入位置相对精准，点击查看操作教程；

图新地球中选择具有明显标识的位置获取经纬度坐标，然后在CAD中选择同一个位置，获得XY坐标





按照上述方法获取至少2个以上关联点位，就可以准确导入CAD到软件中。

这是未知坐标的CAD导入影像地图中的方法，如果还没看明白，点击下方教程查看https://www.bilibili.com/video/BV1JJ411M7BE?p=10&vd_source=f62fbd3d946c67c748ef372e3386deda

接下来看已知投影和工程坐标的导入方法！

02 已知投影及工程坐标信息CAD数据精确导入

精准模式，采用导入形式，将 CAD（dxf、dwg）通过投影转换参数，转换为 lcad 格式，再进行加载。该模式可以承载 GB 级别 CAD 文件的流畅加载，同时该 模式支持严格精确的投影转换，能够进行 CAD 样式文本解析，同时 CAD 能够依 附到倾斜模型上，但该模式下，CAD 文件不可编辑。

您可以将 CAD 文件直接拖拽到图新地球的地图区域，或者使用“开始》导入

CAD”“导入/导出》导入 CAD”来进行 CAD 导入， 导入 CAD 时，选择精准模式：



坐标系设置默认值为自定义坐标系。若您CAD为当前已经配置的工程坐标系， 则可以直接选择工程坐标系，来进入已经配置好的工程坐标系参数：



设置完毕后，点击导入，即可将 CAD 文件转换为 lcad 文件。后续只需加载 lcad 文件即可实现 CAD 文件的快速加载和查看。



按精准导入后，则位置准确：



且加载后 CAD 的文本均按照 CAD 原始样式和比例进行解析：



CAD导入三维地图中，与影像地图准确套合，查看教程https://www.bilibili.com/video/BV1JJ411M7BE?p=11&vd_source=f62fbd3d946c67c748ef372e3386deda

03 CAD 数据依附倾斜模型

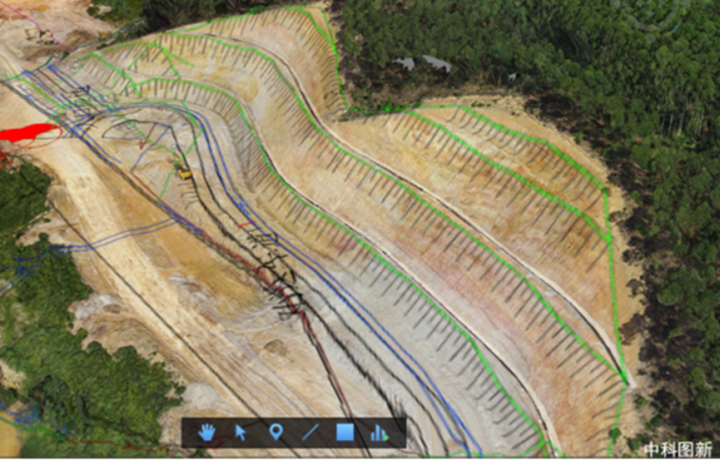

通过精准模式导入的 CAD 文件（lcad），若对应区域有倾斜摄影模型，则 CAD 文件会自动依附到倾斜模型上，实现 CAD 文件和倾斜模型的自动高精度套合。







04 CAD 数据导出

在图新地球内，您可以直接在影像、地形、正射影像、DSM、倾斜模型等任意 数据上进行点线面标绘，且可以直接将标绘成果输出为工程坐标系下的CAD文件。

点线面标绘参考基础帮助手册。

标绘完成后，使用 导入导出》导出为 CAD 按钮，实现将我的地标图层或任 意矢量图层，输出为当前工程坐标系下的 dxf 格式文件。



导出时，选择需要导出的矢量图层，设置对应坐标系后，点击导出按钮即可得 到对应的 dxf 文件。



​
