MT7981B+MT7976C+MT7531A RF定频测试方法

1、从下面网址下载QA软件包，然后在WIN系统下安装QA环境。

https://download.csdn.net/download/zhouwu_linux/89428691?spm=1001.2014.3001.5501

在WINDOWS 7系统下先安装WinPcap_4_1_3.exe。

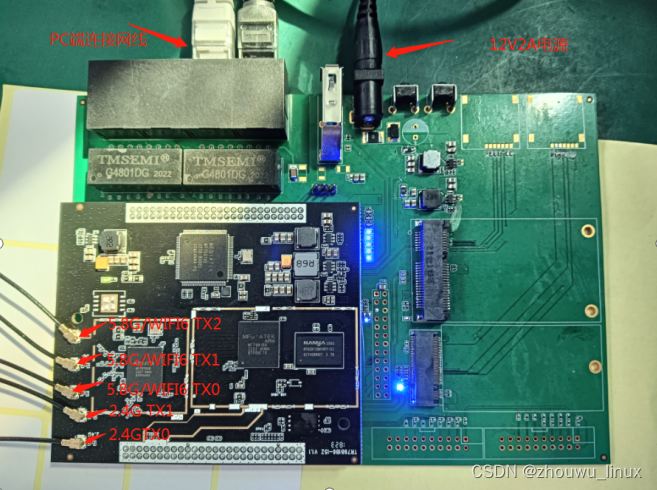

2、搭建硬件环境，电脑先连接仪器，主板网络与电脑连接并接12V电源。板子IP是：10.10.18.1.



3、确认PC机与板子能正常通信。



4、 开始菜单或win+R,运行CMD回车，输入telnet 10.10.18.1   回车，输入用户与密码，分别是root和admin. 进行后台运行ated命令。



5、解压QATool_UIv2.78_DLLv6.83_ap_2021.11.05_Customer.rar，运行QATool_Dbg.exe程序，即可打开QA工具,选择APSOC。



QA工具说明: （2.4G部分）

1. 信道选择 2，模式选择  3，带宽选择  4，功率调整  5，频率调整 6，天线选择

7，发包/停止发包



6、2.4G完成后，需要切换到5.8G  WIFI6 QA工具界面。



  5G   QA工具操作说明
