HALCON-从入门到入门-阈值分割定位算子综合运用

1.废话

之前我的一个师兄告诉我，针对图像上想要定位的内容，机器视觉中定位的方式有很多种，但是如果用阈值分割定位可以做的，就不要用模板匹配了。因为基于形状的模板匹配始终会存在匹配不到的风险，那如果打光效果可以，阈值分割定位的效果就会稳定很多。

其实可以分为两种情况：

第一种，使用背光打出来的图像，图像边缘非常锋利，且形状一致性比较强，周围背景色块干扰比较多，这种情况我们考虑形状给模板匹配。

第二种，产品正面打光，边缘存在过渡像素，周围背景色块干扰小，形状差异较大，这种我们考虑阈值分割进行产品定位。

后面慢慢学习过来之后就发现，在实际上很多的项目中，打光出来的成像效果在边缘都不是非常清晰，过渡非常明显的，由于产品一致性的原因，很多时候拍照出来产品的形状也会发生变换，那么我们使用阈值分割会比较稳定一些。

2.实现效果

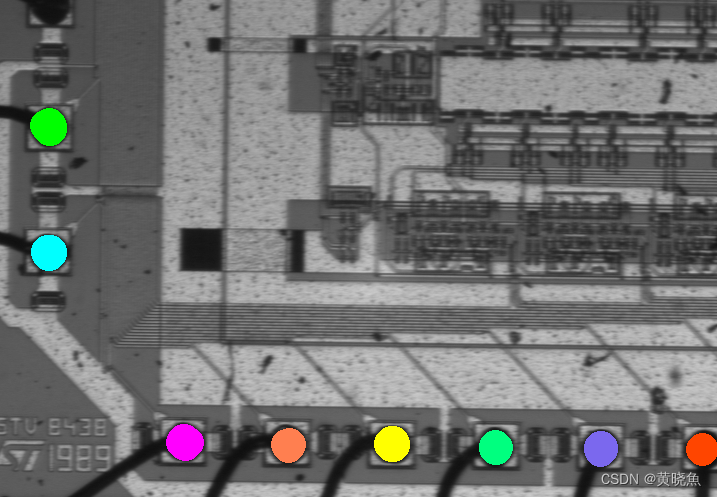

下面是阈值分割的效果图。

这是一张芯片引脚的图片，案例的目的是将引脚的焊点定位出来。

其中用到的算子就都是二值化，形状选择，形态学操作的组合。

3.代码解析

1.首先第一步读取图片

read_image (Bond, ImageNames[I])

2.获取整个图像上的灰度最大最小值

    min_max_gray (Die, Bond, 0, Min, Max, Range)

3.基于灰度最小值，二值化出黑色部分像素

    threshold (DieGrey, Wires, 0, Min + 30)

4.对得到的区域进行开运算

    opening_circle (WiresFilled, Balls, 9.5)

5.区域的连通域分析

筛选出更类似矩形的区域

    connection (Balls, SingleBalls)
    select_shape_std (SingleBalls, Rect, 'rectangle1', 90)

6.将类似于矩形的区域排除

    difference (SingleBalls, Rect, IntermediateBalls)

7.根据图像上的像素，对区域进行展开

    gen_empty_region (Forbidden)
    expand_gray (IntermediateBalls, Bond, Forbidden, RegionExpand, 4, 'image', 6)

8.继续进行开运算

    opening_circle (RegionExpand, RoundBalls, 15.5)

完成目标。

4.文件

* ball_seq.hdev: Inspection of Ball Bonding
*
dev_update_off ()
ImageNames := 'die/' + ['die_02','die_03','die_04','die_07']
dev_set_colored (12)
read_image (Bond, ImageNames[0])
get_image_size (Bond, Width, Height)
dev_close_window ()
dev_open_window (0, 0, Width, Height, 'black', WindowHandle)
set_display_font (WindowHandle, 16, 'mono', 'true', 'false')
dev_set_draw ('margin')
dev_set_line_width (3)
NumImages := |ImageNames|
for I := 0 to NumImages - 1 by 1
    read_image (Bond, ImageNames[I])
    dev_display (Bond)
    min_max_gray (Bond, Bond, 0, Min, Max, Range)
    threshold (Bond, Bright, Max - 80, 255)
    shape_trans (Bright, Die, 'rectangle2')
    dev_display (Die)
    reduce_domain (Bond, Die, DieGrey)
    min_max_gray (Die, Bond, 0, Min, Max, Range)
    threshold (DieGrey, Wires, 0, Min + 30)
    fill_up_shape (Wires, WiresFilled, 'area', 1, 100)
    opening_circle (WiresFilled, Balls, 9.5)
    connection (Balls, SingleBalls)
    select_shape_std (SingleBalls, Rect, 'rectangle1', 90)
    difference (SingleBalls, Rect, IntermediateBalls)
    gen_empty_region (Forbidden)
    expand_gray (IntermediateBalls, Bond, Forbidden, RegionExpand, 4, 'image', 6)
    opening_circle (RegionExpand, RoundBalls, 15.5)
    sort_region (RoundBalls, FinalBalls, 'first_point', 'true', 'column')
    smallest_circle (FinalBalls, Row, Column, Radius)
    NumBalls := |Radius|
    Diameter := 2 * Radius
    meanDiameter := sum(Diameter) / NumBalls
    mimDiameter := min(Diameter)
    dev_display (RoundBalls)
    if (I != NumImages)
        disp_continue_message (WindowHandle, 'black', 'true')
    endif
    stop ()
endfor
