项目背景

在当今的医疗领域，数据驱动的决策变得日益重要。心力衰竭作为常见的心血管疾病，其临床数据的分析对于改善患者治疗结果至关重要。本文将介绍如何利用Apache Spark进行大规模心力衰竭临床数据的分析，并结合机器学习模型，构建一个交互式的可视化大屏，以直观展示数据分析结果。

数据读取与清洗

使用PySpark库，我们首先读取CSV文件中的心力衰竭临床记录数据，并进行必要的数据清洗工作，包括处理缺失值和异常值。

from pyspark.sql import SparkSession

def read_data_csv(spark):
    df = spark.read.csv("heart_failure_clinical_records_dataset.csv", header=True, inferSchema=True)
    df.show()
    return df
1
2
3
4
5
6

数据分析

我们设计了多个SQL查询，以分析心力衰竭患者的不同临床特征：

1、患者年龄分布：分析不同年龄段患者的死亡事件频率。

def age_death(spark):

    df = spark.sql("""
    SELECT
    (CASE WHEN age >= 0 AND age < 50 THEN '0-49'
         WHEN age >= 50 AND age < 70 THEN '50-69'
         WHEN age >= 70 THEN '70+'
    END) AS age_group,
    sum(DEATH_EVENT) AS frequency
    FROM
        heart
    GROUP BY
    age_group;
    """)

    df.show()

    return df
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

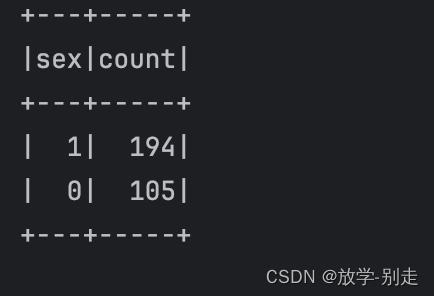

2、性别比例：统计患者性别分布。

def sex_ana(spark):
    df = spark.sql("""
        SELECT
    sex,
    COUNT(*) AS count
FROM
    heart
GROUP BY
    sex;
        """)

    df.show()

    return df
1
2
3
4
5
6
7
8
9
10
11
12
13
14

3、糖尿病与CPK水平：对比糖尿病与非糖尿病患者的肌酸磷酸激酶（CPK）水平。

#3.糖尿病与非糖尿病患者的肌酸磷酸激酶（CPK）水平对比
def average_cpk(spark):
    df = spark.sql("""
    SELECT
    diabetes,
    AVG(creatinine_phosphokinase) AS average_cpk
FROM heart
GROUP BY diabetes;
        """)

    df.show()
    return df
1
2
3
4
5
6
7
8
9
10
11
12

4、死亡事件时间分布：统计每个时间段内的死亡事件数量。

#4.每个时间段的死亡事件数量
def death_sum(spark):
    df = spark.sql("""
        SELECT
        time,
        COUNT(*) AS death_count
    FROM heart
    WHERE death_event = 1
    GROUP BY time
    ORDER BY time;
            """)

    df.show()
    return df
1
2
3
4
5
6
7
8
9
10
11
12
13
14

5、射血分数区间分布：分析不同射血分数区间的患者数量。

def hypertension_prevalence(spark):
    df = spark.sql("""
            SELECT
        (CASE WHEN ejection_fraction < 30 THEN '< 30%'
             WHEN ejection_fraction >= 30 AND ejection_fraction < 40 THEN '30-39%'
             WHEN ejection_fraction >= 40 AND ejection_fraction < 50 THEN '40-49%'
             WHEN ejection_fraction >= 50 AND ejection_fraction < 60 THEN '50-59%'
             WHEN ejection_fraction >= 60 THEN '60% and Above'
            END) AS ef_range,
            COUNT(*) AS patient_count
        FROM heart
        GROUP BY ef_range
        ORDER BY ef_range;
                """)

    df.show()

    return df
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

6、血小板计数与死亡事件：探索血小板计数与死亡事件之间的关系。

#6.血小板计数与死亡事件的关系
def platelet_range_count(spark):
    df = spark.sql("""
                SELECT
    (CASE WHEN platelets < 100000 THEN '< 100000'
         WHEN platelets >= 100000 AND platelets < 150000 THEN '100000-150000'
         WHEN platelets >= 1500000 AND platelets < 300000 THEN '150000-300000'
         WHEN platelets >= 300000 AND platelets < 450000 THEN '300000-450000'
         WHEN platelets >= 450000 THEN '450000 and Above'
    END) AS platelet_range,
    SUM(CASE WHEN death_event = 1 THEN 1 ELSE 0 END) AS death_count
FROM heart
GROUP BY platelet_range;
                    """)

    df.show()

    return df
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

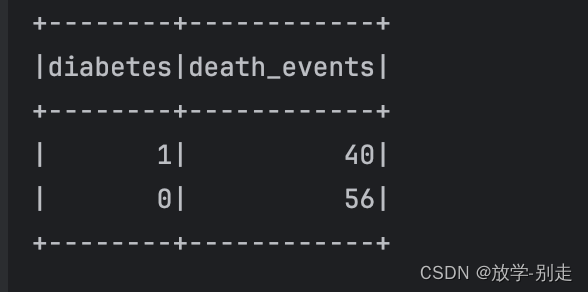

7、糖尿病与死亡事件：分析糖尿病患者的死亡事件数量。

#7.糖尿病与死亡事件的关系
def death_rate_diabetes(spark):
    df = spark.sql("""
        SELECT
      diabetes,
      SUM(death_event) AS death_events
    FROM
      heart
    GROUP BY
    diabetes;
                        """)

    df.show()

    return df
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

机器学习模型

使用Pandas和Scikit-learn库对数据进行预处理，并应用KMeans聚类算法来识别心力衰竭患者中的不同亚群。

数据预处理

我们选择特征列，使用StandardScaler进行数据标准化处理。

from sklearn.preprocessing import StandardScaler

scaler = StandardScaler()
scaled_features = scaler.fit_transform(features)
1
2
3
4

确定最优聚类数

通过Elbow Method和轮廓系数（Silhouette Score）分析，我们确定最佳的聚类数。

K_values = range(2, 50)
wcss_values = []

for K in K_values:
    # 创建KMeans实例
    kmeans = KMeans(n_clusters=K, random_state=2)
    # 拟合模型
    kmeans.fit(scaled_features)
    # 计算WCSS
    wcss = kmeans.inertia_
    wcss_values.append(wcss)
1
2
3
4
5
6
7
8
9
10
11

绘制WCSS与K值的关系图

K_values = range(2, 50)
wcss_values = []

for K in K_values:
    # 创建KMeans实例
    kmeans = KMeans(n_clusters=K, random_state=2)
    # 拟合模型
    kmeans.fit(scaled_features)
    # 计算WCSS
    wcss = kmeans.inertia_
    wcss_values.append(wcss)

# 绘制WCSS与K值的关系图
plt.plot(K_values, wcss_values, 'bo-')
plt.xlabel('Number of clusters (K)')
plt.ylabel('WCSS')
plt.title('The Elbow Method showing the optimal k')
plt.show()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

绘制轮廓系数与K值的关系图

# 计算每个K值的轮廓系数
silhouette_scores = []
for K in K_values:
    kmeans = KMeans(n_clusters=K, random_state=42)
    kmeans.fit(scaled_features)
    labels = kmeans.labels_
    score = silhouette_score(scaled_features, labels)
    silhouette_scores.append(score)

# 绘制轮廓系数与K值的关系图
plt.plot(K_values, silhouette_scores, 'ro-')
plt.xlabel('Number of clusters (K)')
plt.ylabel('Silhouette Score')
plt.title('Silhouette Scores for varying K')
plt.show()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

可视化大屏设计

结合Spark分析结果和机器学习模型的输出，我们设计了一个可视化大屏，该大屏包括以下组件：

年龄分布图表：展示不同年龄段患者的死亡事件频率。
性别比例饼图：直观展示患者性别分布。
CPK水平对比图：通过箱线图展示糖尿病与非糖尿病患者的CPK水平对比。
时间序列图表：展示随时间变化的死亡事件数量。
射血分数分布图：条形图展示不同射血分数区间的患者数量。
血小板计数与死亡事件：通过堆叠条形图展示不同血小板计数范围的死亡事件数量。
糖尿病与死亡事件图表：散点图展示糖尿病患者的死亡事件数量。

import json

from service.task_service import get_age_death, get_diabetes_cpk, get_death_sum, get_hypertension_prevalence, \
    get_sex_ana, get_diabetes_death


class SourceDataDemo:

    def __init__(self):
        self.title = ''
        a,b = get_sex_ana()
        self.counter = {'name': '女性患者数量', 'value': b}
        self.counter2 = {'name': '男性患者数量', 'value': a}
        self.echart1_data = {
            'title': '患者年龄分布',
            'data': get_age_death()
        }
        self.echart2_data = {
            'title': '糖尿病与非糖尿病患者的（CPK）水平对比',
            'data': get_diabetes_cpk()
        }
        self.echarts3_1_data = {
            'title': '死亡情况',
            'data': get_death_sum()
        }
        self.echarts3_2_data = {
            'title': '性别分布',
            'data': [
                {"name": "男性", "value": a},
                {"name": "女性", "value": b},
            ]
        }
        self.echarts3_3_data = {
            'title': '糖尿病情况',
            'data': get_diabetes_death()
        }
        self.echart4_data = {
            'title': '患者死亡时间',
            'data': [
                {"name": "女性", "value": [3, 4, 3, 4, 3, 4, 3, 6, 2, 4, 2, 4, 3, 4, 3, 4, 3, 4, 3, 6, 2, 4, 4]},
                {"name": "男性", "value": [5, 3, 5, 6, 1, 5, 3, 5, 6, 4, 6, 4, 8, 3, 5, 6, 1, 5, 3, 7, 2, 5, 8]},
            ],
            'xAxis': ['01', '02', '03', '04', '05', '06', '07', '08', '09', '11', '12', '13', '14', '15', '16', '17',
                      '18', '19', '20', '21', '22', '23', '24'],
        }
        self.echart5_data = {
            'title': '不同射血分数区间的患者分布',
            'data': get_hypertension_prevalence()
        }

        self.echart6_data = {
            'title': '血小板计数与死亡事件的关系',
            'data': get_diabetes_death()
        }
        self.map_1_data = {
            'symbolSize': 100,
            'data': [
                {'name': '海门', 'value': 239},
                {'name': '鄂尔多斯', 'value': 231},
                {'name': '招远', 'value': 203},
            ]
        }

    @property
    def echart1(self):
        data = self.echart1_data
        echart = {
            'title': data.get('title'),
            'xAxis': [i.get("name") for i in data.get('data')],
            'series': [i.get("value") for i in data.get('data')]
        }
        return echart

    @property
    def echart2(self):
        data = self.echart2_data
        echart = {
            'title': data.get('title'),
            'xAxis': [i.get("name") for i in data.get('data')],
            'series': [i.get("value") for i in data.get('data')]
        }
        return echart

    @property
    def echarts3_1(self):
        data = self.echarts3_1_data
        echart = {
            'title': data.get('title'),
            'xAxis': [i.get("name") for i in data.get('data')],
            'data': data.get('data'),
        }
        return echart

    @property
    def echarts3_2(self):
        data = self.echarts3_2_data
        echart = {
            'title': data.get('title'),
            'xAxis': [i.get("name") for i in data.get('data')],
            'data': data.get('data'),
        }
        return echart

    @property
    def echarts3_3(self):
        data = self.echarts3_3_data
        echart = {
            'title': data.get('title'),
            'xAxis': [i.get("name") for i in data.get('data')],
            'data': data.get('data'),
        }
        return echart

    @property
    def echart4(self):
        data = self.echart4_data
        echart = {
            'title': data.get('title'),
            'names': [i.get("name") for i in data.get('data')],
            'xAxis': data.get('xAxis'),
            'data': data.get('data'),
        }
        return echart

    @property
    def echart5(self):
        data = self.echart5_data
        echart = {
            'title': data.get('title'),
            'xAxis': [i.get("name") for i in data.get('data')],
            'series': [i.get("value") for i in data.get('data')],
            'data': data.get('data'),
        }
        return echart

    @property
    def echart6(self):
        data = self.echart6_data
        echart = {
            'title': data.get('title'),
            'xAxis': [i.get("name") for i in data.get('data')],
            'data': data.get('data'),
        }
        return echart

    @property
    def map_1(self):
        data = self.map_1_data
        echart = {
            'symbolSize': data.get('symbolSize'),
            'data': data.get('data'),
        }
        return echart


class SourceData(SourceDataDemo):

    def __init__(self):
        """
        按照 SourceDataDemo 的格式覆盖数据即可
        """
        super().__init__()
        self.title = '心力衰竭数据可视化大屏'


if __name__ == '__main__':
    sd = SourceData()
    print(sd.echart1())
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
