【EFK】基于K8S构建EFK+logstash+kafka日志平台

一、常见日志收集方案

1.1、EFK

在Kubernetes集群上运行多个服务和应用程序时，日志收集系统可以帮助你快速分类和分析由Pod生成的大量日志数据。Kubernetes中比较流行的日志收集解决方案是Elasticsearch、Fluentd和Kibana（EFK）技术栈，也是官方推荐的一种方案。

Elasticsearch是一个实时的，分布式的，可扩展的搜索引擎，它允许进行全文本和结构化搜索以及对日志进行分析。它通常用于索引和搜索大量日志数据，也可以用于搜索许多不同种类的文档。

Elasticsearch通常与Kibana一起部署，kibana可以把Elasticsearch采集到的数据通过dashboard（仪表板）可视化展示出来。Kibana允许你通过Web界面浏览Elasticsearch日志数据，也可自定义查询条件快速检索出elasticccsearch中的日志数据。

Fluentd是一个流行的开源数据收集器，我们在 Kubernetes 集群节点上安装 Fluentd，通过获取容器日志文件、过滤和转换日志数据，然后将数据传递到 Elasticsearch 集群，在该集群中对其进行索引和存储。

1.2、ELK Stack

E - Elasticsearch（简称：ES）
L - Logstash
K - Kibana

Elasticsearch：日志存储和搜索引擎，它的特点有：分布式，零配置，自动发现，索引自动分片，索引副本机制，restful风格接口，多数据源，自动搜索负载等。

Logstash：是一个完全开源的工具，他可以对你的日志进行收集、过滤，并将其存储供以后使用（支持动态的从各种数据源搜集数据，并对数据进行过滤、分析、丰富、统一格式等操作。）。

Kibana 也是一个开源和免费的工具，Kibana可以为 Logstash 和 ElasticSearch 提供的日志分析友好的 Web 界面，可以帮助您汇总、分析和搜索重要数据日志。

应用程序（AppServer）–>Logstash–>ElasticSearch–>Kibana–>浏览器（Browser）：

Logstash收集AppServer产生的Log，并存放到ElasticSearch集群中，而Kibana则从ElasticSearch集群中查询数据生成图表，再返回给Browser。

考虑到聚合端（日志处理、清洗等）负载问题和采集端传输效率，一般在日志量比较大的时候在采集端和聚合端增加队列，以用来实现日志消峰。

1.3、ELK +filbeat

Filebeat（采集）—> Logstash（聚合、处理）—> ElasticSearch （存储）—>Kibana （展示）

1.4、其他方案

ELK日志流程可以有多种方案（不同组件可自由组合，根据自身业务配置），常见有以下：

Logstash（采集、处理）—> ElasticSearch （存储）—>Kibana （展示）

Logstash（采集）—> Logstash（聚合、处理）—> ElasticSearch （存储）—>Kibana （展示）

Filebeat（采集、处理）—> ElasticSearch （存储）—>Kibana （展示）

Filebeat（采集）—> Logstash（聚合、处理）—> ElasticSearch （存储）—>Kibana （展示）

Filebeat（采集）—> Kafka/Redis(消峰) —> Logstash（聚合、处理）—> ElasticSearch （存储）—>Kibana （展示）

二、EFK组件介绍

2.1、Elasticsearch组件

Elasticsearch 是一个分布式的免费开源搜索和分析引擎，适用于包括文本、数字、地理空间、结构化和非结构化数据等在内的所有类型的数据。

Elasticsearch 在 Apache Lucene 的基础上开发而成，由 Elasticsearch N.V.（即现在的 Elastic）于 2010 年首次发布。Elasticsearch 以其简单的 REST 风格 API、分布式特性、速度和可扩展性而闻名，是 Elastic Stack 的核心组件；
Elastic Stack 是一套适用于数据采集、扩充、存储、分析和可视化的免费开源工具。

人们通常将 Elastic Stack 称为 ELK Stack（代指 Elasticsearch、Logstash 和 Kibana）。
目前 Elastic Stack 包括一系列丰富的轻量型数据采集代理，这些代理统称为 Beats，可用来向 Elasticsearch 发送数据。

2.2、Filebeat组件

【1】 Filebeat和beat关系

filebeat是Beats中的一员。
　　Beats是一个轻量级日志采集器，Beats家族有6个成员，早期的ELK架构中使用Logstash收集、解析日志，但是Logstash对内存、cpu、io等资源消耗比较高。相比Logstash，Beats所占系统的CPU和内存几乎可以忽略不计。

目前Beats包含六种工具：
1、Packetbeat：网络数据（收集网络流量数据）
2、Metricbeat：指标（收集系统、进程和文件系统级别的CPU和内存使用情况等数据）
3、Filebeat：日志文件（收集文件数据）
4、Winlogbeat：windows事件日志（收集Windows事件日志数据）
5、Auditbeat：审计数据（收集审计日志）
6、Heartbeat：运行时间监控（收集系统运行时的数据）

【2】Filebeat是什么

Filebeat是用于转发和收集日志数据的轻量级传送工具。Filebeat监视你指定的日志文件或位置，收集日志事件，并将它们转发到Elasticsearch或 Logstash中。
Filebeat的工作方式如下：启动Filebeat时，它将启动一个或多个输入，这些输入将在为日志数据指定的位置中查找。对于Filebeat所找到的每个日志，Filebeat都会启动收集器。每个收集器都读取单个日志以获取新内容，并将新日志数据发送到libbeat，libbeat将聚集事件，并将聚集的数据发送到为Filebeat配置的输出。

工作的流程图如下：

Filebeat 有两个主要组件：
harvester：一个harvester负责读取一个单个文件的内容。harvester逐行读取每个文件，并把这些内容发送到输出。每个文件启动一个harvester。
Input：一个input负责管理harvesters，并找到所有要读取的源。如果input类型是log，则input查找驱动器上与已定义的log日志路径匹配的所有文件，并为每个文件启动一个harvester。

【3】Filebeat工作原理

在任何环境下，应用程序都有停机的可能性。 Filebeat 读取并转发日志行，如果中断，则会记住所有事件恢复联机状态时所在位置。
Filebeat带有内部模块（auditd，Apache，Nginx，System和MySQL），可通过一个指定命令来简化通用日志格式的收集，解析和可视化。
FileBeat 不会让你的管道超负荷。FileBeat 如果是向 Logstash 传输数据，当 Logstash 忙于处理数据，会通知 FileBeat 放慢读取速度。一旦拥塞得到解决，FileBeat将恢复到原来的速度并继续传播。
Filebeat保持每个文件的状态，并经常刷新注册表文件中的磁盘状态。状态用于记住harvester正在读取的最后偏移量，并确保发送所有日志行。Filebeat将每个事件的传递状态存储在注册表文件中。所以它能保证事件至少传递一次到配置的输出，没有数据丢失。

【4】传输方案

1、output.elasticsearch
如果你希望使用 filebeat 直接向 elasticsearch 输出数据，需要配置 output.elasticsearch
output.elasticsearch:
hosts: [“192.168.40.180:9200”]
2、output.logstash
如果使用filebeat向 logstash输出数据，然后由 logstash 再向elasticsearch 输出数据，需要配置 output.logstash。 logstash 和 filebeat 一起工作时，如果 logstash 忙于处理数据，会通知FileBeat放慢读取速度。一旦拥塞得到解决，FileBeat 将恢复到原来的速度并继续传播。这样，可以减少管道超负荷的情况。
output.logstash:
hosts: [“192.168.40.180:5044”]

3、output.kafka
如果使用filebeat向kafka输出数据，然后由 logstash 作为消费者拉取kafka中的日志，并再向elasticsearch 输出数据，需要配置 output.logstash
output.kafka:
enabled: true
hosts: [“192.168.40.180:9092”]
topic: elfk8stest

2.3、Logstash组件

2.4、Fluent组件

2.5、fluentd、filebeat、logstash对比分析

三、EFK组件安装

在安装Elasticsearch集群之前，我们先创建一个名称空间，在这个名称空间下安装日志收工具elasticsearch、fluentd、kibana。我们创建一个kube-logging名称空间，将EFK组件安装到该名称空间中。

kubectl create ns kube-logging

3.1、安装elasticsearch

首先，我们需要部署一个有3个节点的Elasticsearch集群。
我们使用3个Elasticsearch Pods可以避免高可用中多节点集群中发生的“脑裂”问题。
脑裂问题参考如下：
https://www.elastic.co/guide/en/elasticsearch/reference/current/modules-node.html#split-brain

【1】创建headless service服务

[root@master 4]# cat elasticsearch_svc.yaml
apiVersion: v1
kind: Service
metadata:
  name: elasticsearch
  namespace: kube-logging
  labels:
    app: elasticsearch
spec:
  selector:
    app: elasticsearch
  clusterIP: None
  ports:
  - port: 9200
    name: rest
  - port: 9300
    name: inter-node
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

在kube-logging名称空间定义了一个名为 elasticsearch 的 Service服务，带有app=elasticsearch标签，当我们将 Elasticsearch StatefulSet 与此服务关联时，服务将返回带有标签app=elasticsearch的 Elasticsearch Pods的DNS A记录，然后设置clusterIP=None，将该服务设置成无头服务。最后，我们分别定义端口9200、9300，分别用于与 REST API 交互，以及用于节点间通信。

[root@master 4]# kubectl apply -f elasticsearch_svc.yaml
service/elasticsearch created
[root@master 4]# kubectl get svc -n kube-logging
NAME            TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)             AGE
elasticsearch   ClusterIP   None         <none>        9200/TCP,9300/TCP   20s
1
2
3
4
5

现在我们已经为 Pod 设置了无头服务和一个稳定的域名.elasticsearch.kube-logging.svc.cluster.local，接下来我们通过 StatefulSet来创建具体的 Elasticsearch的Pod 应用。

【2】创建Storageclass ，实现存储类动态供给

1、安装nfs

[root@master 4]# yum install nfs-utils -y
[root@node01 ~]# yum install nfs-utils -y
[root@node02 ~]#yum install nfs-utils -y

[root@master 4]# systemctl start nfs
[root@node01 ~]# systemctl start nfs
[root@node02 ~]# systemctl start nfs

[root@master 4]# systemctl enable nfs.service
[root@node01 ~]# systemctl enable nfs.service
[root@node02 ~]# systemctl enable nfs.service
1
2
3
4
5
6
7
8
9
10
11

2、master创建共享目录

[root@master 4]# mkdir /data/v1 -p
# 编辑/etc/exports文件
[root@master 4]# vim /etc/exports
/data/v1 10.32.1.0/24(rw,no_root_squash)
# 加载配置，使配置生效
[root@master 4]# exportfs -arv
exporting 10.32.1.0/24:/data/v1
[root@master 4]# systemctl restart nfs
1
2
3
4
5
6
7
8

3、创建nfs作为存储的供应商

• 创建sa
  kubectl create sa nfs-provisioner
• 对sa做rbac授权

[root@master 4]# cat rbac.yaml
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: nfs-provisioner-runner
rules:
  - apiGroups: [""]
    resources: ["persistentvolumes"]
    verbs: ["get","list","watch","create","delete"]
  - apiGroups: [""]
    resources: ["persistentvolumeclaims"]
    verbs: ["get", "list", "watch", "update"]
  - apiGroups: ["storage.k8s.io"]
    resources: ["storageclasses"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["events"]
    verbs: ["create", "update", "patch"]
  - apiGroups: [""]
    resources: ["services", "endpoints"]
    verbs: ["get"]
  - apiGroups: ["extensions"]
    resources: ["podsecuritypolicies"]
    resourceNames: ["nfs-provisioner"]
    verbs: ["use"]
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: run-nfs-provisioner
subjects:
  - kind: ServiceAccount
    name: nfs-provisioner
    namespace: default
roleRef:
  kind: ClusterRole
  name: nfs-provisioner-runner
  apiGroup: rbac.authorization.k8s.io
---
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-provisioner
rules:
  - apiGroups: [""]
    resources: ["endpoints"]
    verbs: ["get", "list", "watch", "create", "update", "patch"]
---
kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-provisioner
subjects:
- kind: ServiceAccount
  name: nfs-provisioner
  namespace: default
roleRef:
  kind: Role
  name: leader-locking-nfs-provisioner
  apiGroup: rbac.authorization.k8s.io
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60

[root@master 4]# kubectl apply -f rbac.yaml
clusterrole.rbac.authorization.k8s.io/nfs-provisioner-runner created
clusterrolebinding.rbac.authorization.k8s.io/run-nfs-provisioner created
role.rbac.authorization.k8s.io/leader-locking-nfs-provisioner created
rolebinding.rbac.authorization.k8s.io/leader-locking-nfs-provisioner created
1
2
3
4
5

• 创建pod
  把nfs-client-provisioner.tar.gz上传到node工作节点上，手动解压。
  ctr -n=k8s.io image import nfs-client-provisioner.tar.gz
  通过deployment创建pod用来运行nfs-provisioner

[root@master 4]# cat deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
 name: nfs-provisioner
spec:
  selector:
    matchLabels:
     app: nfs-provisioner
  replicas: 1
  strategy:
      type: Recreate
  template:
    metadata:
      labels:
        app: nfs-provisioner
    spec:
      serviceAccount: nfs-provisioner
      containers:
      - name: nfs-provisioner
        # 这个供应商镜像如果有问题，就换成其他的，我的最后换成了
        # registry.cn-beijing.aliyuncs.com/mydlq/nfs-subdir-external-provisioner  前提是这个镜像上传到了node节点
        image: registry.cn-hangzhou.aliyuncs.com/open-ali/xianchao/nfs-client-provisioner:v1
        imagePullPolicy: IfNotPresent
        volumeMounts:
        - name: nfs-client-root
          mountPath: /persistentvolumes
        env:
        - name: PROVISIONER_NAME
          value: example.com/nfs
        - name: NFS_SERVER
          value: 10.32.1.147
          #这个需要写nfs服务端所在的ip地址，大家需要写自己安装了nfs服务的机器ip
        - name: NFS_PATH
          value: /data/v1
      volumes:
        # 这个是nfs服务端共享的目录
        - name: nfs-client-root
          nfs:
           server: 10.32.1.147
           path: /data/v1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41

[root@master 4]# kubectl apply -f deployment.yaml
deployment.apps/nfs-provisioner configured
[root@master 4]# kubectl get pods -owide| grep nfs
nfs-provisioner-5fb64dc877-4pzbk   1/1     Running   0             6m49s   10.244.196.143   node01   <none>           <none>
1
2
3
4

• 创建storageclass

[root@master 4]# cat class.yaml
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: do-block-storage
provisioner: example.com/nfs
[root@master 4]# k apply -f class.yaml
storageclass.storage.k8s.io/do-block-storage created
[root@master 4]# k get sc
NAME               PROVISIONER       RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
do-block-storage   example.com/nfs   Delete          Immediate           false                  70m
1
2
3
4
5
6
7
8
9
10
11

【3】安装Elasticsearch集群

把elasticsearch_7_2_0.tar.gz和busybox.tar.gz
上传到工作节点node01、node02，手动解压：

[root@node01 package]# ctr -n=k8s.io image import elasticsearch_7_2_0.tar.gz
[root@node02 package]# ctr -n=k8s.io image import elasticsearch_7_2_0.tar.gz
1
2

更新和应用yaml文件

[root@master 4]# cat elasticsearch-statefulset.yaml
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: es-cluster
  namespace: kube-logging
spec:
  serviceName: elasticsearch
  replicas: 3
  selector:
    matchLabels:
      app: elasticsearch
  template:
    metadata:
      labels:
        app: elasticsearch
    spec:
      containers:
      - name: elasticsearch
        image: docker.elastic.co/elasticsearch/elasticsearch:7.2.0
        imagePullPolicy: IfNotPresent
        resources:
          limits:
            cpu: 1000m
          requests:
            cpu: 100m
        ports:
          - containerPort: 9200
            name: rest
            protocol: TCP
          - containerPort: 9300
            name: inter-node
            protocol: TCP
        volumeMounts:
        - name: data
          mountPath: /usr/share/elasticsearch/data
        env:
        - name: cluster.name
          value: k8s-logs
        - name: node.name
          valueFrom:
            fieldRef:
              fieldPath: metadata.name
        - name: discovery.seed_hosts
          value: "es-cluster-0.elasticsearch,es-cluster-1.elasticsearch,es-cluster-2.elasticsearch"
        - name: cluster.initial_master_nodes
          value: "es-cluster-0,es-cluster-1,es-cluster-2"
        - name: ES_JAVA_OPTS
          value: "-Xms512m -Xmx512m"
      initContainers:
      - name: fix-permissions
        image: busybox
        imagePullPolicy: IfNotPresent
        command: ["sh", "-c", "chown -R 1000:1000 /usr/share/elasticsearch/data"]
        securityContext:
          privileged: true
        volumeMounts:
        - name: data
          mountPath: /usr/share/elasticsearch/data
      - name: increase-vm-max-map
        image: busybox
        imagePullPolicy: IfNotPresent
        command: ["sysctl", "-w", "vm.max_map_count=262144"]
        securityContext:
          privileged: true
      - name: increase-fd-ulimit
        image: busybox
        imagePullPolicy: IfNotPresent
        command: ["sh", "-c", "ulimit -n 65536"]
        securityContext:
          privileged: true
  volumeClaimTemplates:
  - metadata:
      name: data
      labels:
        app: elasticsearch
    spec:
      accessModes: [ "ReadWriteOnce" ]
      storageClassName: do-block-storage
      resources:
        requests:
          storage: 5Gi
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82

上面内容的解释：在kube-logging的名称空间中定义了一个es-cluster的StatefulSet。
然后，我们使用serviceName 字段与我们之前创建的headless ElasticSearch服务相关联。这样可以确保可以使用以下DNS地址访问StatefulSet中的每个Pod：，es-cluster-[0,1,2].elasticsearch.kube-logging.svc.cluster.local，其中[0,1,2]与Pod分配的序号数相对应。
我们指定3个replicas（3个Pod副本），将selector matchLabels 设置为app: elasticseach。该.spec.selector.matchLabels和.spec.template.metadata.labels字段必须匹配。

[root@master 4]# kubectl get pods -n kube-logging
NAME           READY   STATUS    RESTARTS   AGE
es-cluster-0   1/1     Running   0          10m
es-cluster-1   1/1     Running   0          10m
es-cluster-2   1/1     Running   0          10m
[root@master 4]# kubectl get svc -n kube-logging
NAME            TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)             AGE
elasticsearch   ClusterIP   None         <none>        9200/TCP,9300/TCP   6h15m

1
2
3
4
5
6
7
8
9

pod部署完成之后，可以通过REST API检查elasticsearch集群是否部署成功，使用下面的命令将本地端口9200转发到 Elasticsearch 节点（如es-cluster-0）对应的端口：

kubectl port-forward es-cluster-0 9200:9200 --namespace=kube-logging
然后，在另外的终端窗口中，执行如下请求，新开一个master1终端：

[root@master 4]# curl http://localhost:9200/_cluster/state?pretty|head -50
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
 10  146k   10 16294    0     0   310k      0 --:--{-- --:--:-- --:--:--     0
  "cluster_name" : "k8s-logs",
  "cluster_uuid" : "GCzlBOZnT8abADeTCJyrRg",
  "version" : 17,
  "state_uuid" : "yIAM6AEzSdOCgK9FHmuriQ",
  "master_node" : "7UL9lwt2Qa-Rx9S-5hm3tQ",
  "blocks" : { },
  "nodes" : {
    "6FkyqeBnQ9GGJjqxmIK4OA" : {
      "name" : "es-cluster-2",
      "ephemeral_id" : "T8DdDj6tQSm-mERp4rkrNg",
      "transport_address" : "10.244.196.142:9300",
      "attributes" : {
        "ml.machine_memory" : "8201035776",
        "ml.max_open_jobs" : "20",
        "xpack.installed" : "true"
      }
    },
    "7UL9lwt2Qa-Rx9S-5hm3tQ" : {
      "name" : "es-cluster-0",
      "ephemeral_id" : "JFYS2bHqTD-FaxV5IpACWQ",
      "transport_address" : "10.244.196.135:9300",
      "attributes" : {
        "ml.machine_memory" : "8201035776",
        "xpack.installed" : "true",
        "ml.max_open_jobs" : "20"
      }
    },
    "QRd7XeJ5TtO-bdaru3wAkg" : {
      "name" : "es-cluster-1",
      "ephemeral_id" : "uG4ZE_N8QGGNDyXnE4puSQ",
      "transport_address" : "10.244.140.105:9300",
      "attrib:--utes" : {
         "ml.machine_memory" : "8201248768",
-        "ml.max_open_jobs" : "20",
-        "xpack.installed" : "true"
:      }
-    }
-  },
# 看到上面的信息就表明我们名为 k8s-logs 的 Elasticsearch 集群成功创建了3个节点：
# es-cluster-0，es-cluster-1，和es-cluster-2
# 当前主节点是 es-cluster-0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

3.2、安装kibana可视化UI界面

[root@master 4]# cat kibana.yaml
apiVersion: v1
kind: Service
metadata:
  name: kibana
  namespace: kube-logging
  labels:
    app: kibana
spec:
  ports:
  - port: 5601
  selector:
    app: kibana
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: kibana
  namespace: kube-logging
  labels:
    app: kibana
spec:
  replicas: 1
  selector:
    matchLabels:
      app: kibana
  template:
    metadata:
      labels:
        app: kibana
    spec:
      containers:
      - name: kibana
        image: docker.elastic.co/kibana/kibana:7.2.0
        imagePullPolicy: IfNotPresent
        resources:
          limits:
            cpu: 1000m
          requests:
            cpu: 100m
        env:
        - name: ELASTICSEARCH_URL
          value: http://elasticsearch:9200
        ports:
        - containerPort: 5601
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

[root@master 4]# kubectl apply -f kibana.yaml
[root@master 4]# kubectl get pods -n kube-logging
NAME                     READY   STATUS    RESTARTS   AGE
es-cluster-0             1/1     Running   0          41m
es-cluster-1             1/1     Running   0          41m
es-cluster-2             1/1     Running   0          40m
kibana-69f46c6bd-vm7rh   1/1     Running   0          18m
[root@master 4]#  kubectl get svc -n kube-logging
NAME            TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)             AGE
elasticsearch   ClusterIP   None             <none>        9200/TCP,9300/TCP   6h43m
kibana          ClusterIP   10.109.118.117   <none>        5601/TCP            18m
1
2
3
4
5
6
7
8
9
10
11

# 修改service的type类型为NodePort：
[root@master 4]#  kubectl edit svc kibana -n kube-logging
[root@master 4]#  kubectl get svc -n kube-logging
NAME            TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)             AGE
elasticsearch   ClusterIP   None             <none>        9200/TCP,9300/TCP   6h44m
kibana          NodePort    10.109.118.117   <none>        5601:31598/TCP      20m
1
2
3
4
5
6

在浏览器中打开http://:31598即可，如果看到如下欢迎界面证明 Kibana 已经成功部署到了Kubernetes集群之中。

3.3、安装fluentd组件

将镜像上传到各个节点（master、node节点都要上传）
然后解压

[root@master 4]# ctr -n=k8s.io images import fluentd-v1-9-1.tar.gz
[root@node01 package]# ctr -n=k8s.io images import fluentd-v1-9-1.tar.gz
[root@node02 package]# ctr -n=k8s.io images import fluentd-v1-9-1.tar.gz
1
2
3

[root@master 4]# cat fluentd.yaml
apiVersion: v1
kind: ServiceAccount
metadata:
  name: fluentd
  namespace: kube-logging
  labels:
    app: fluentd
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: fluentd
  labels:
    app: fluentd
rules:
- apiGroups:
  - ""
  resources:
  - pods
  - namespaces
  verbs:
  - get
  - list
  - watch
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: fluentd
roleRef:
  kind: ClusterRole
  name: fluentd
  apiGroup: rbac.authorization.k8s.io
subjects:
- kind: ServiceAccount
  name: fluentd
  namespace: kube-logging
---
apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: fluentd
  namespace: kube-logging
  labels:
    app: fluentd
spec:
  selector:
    matchLabels:
      app: fluentd
  template:
    metadata:
      labels:
        app: fluentd
    spec:
      serviceAccount: fluentd
      serviceAccountName: fluentd
      tolerations:
      - key: node-role.kubernetes.io/master
        effect: NoSchedule
      containers:
      - name: fluentd
        image: fluentd:v1.9.1-debian-1.0
        imagePullPolicy: IfNotPresent
        env:
          - name:  FLUENT_ELASTICSEARCH_HOST
            value: "elasticsearch.kube-logging.svc.cluster.local"
          - name:  FLUENT_ELASTICSEARCH_PORT
            value: "9200"
          - name: FLUENT_ELASTICSEARCH_SCHEME
            value: "http"
          - name: FLUENTD_SYSTEMD_CONF
            value: disable
          - name: FLUENT_CONTAINER_TAIL_PARSE_TYPE  # 注意：如果是用containerd做容器运行时，就要加这4行，使用docker则不用
            value: "cri"
          - name: FLUENT_CONTAINER_TAIL_PARSE_TIME_FORMAT
            value: "%Y-%m-%dT%H:%M:%S.%L%z"
        resources:
          limits:
            memory: 512Mi
          requests:
            cpu: 100m
            memory: 200Mi
        volumeMounts:
        - name: varlog
          mountPath: /var/log
        - name: varlibdockercontainers
          mountPath: /var/lib/docker/containers
          readOnly: true
      terminationGracePeriodSeconds: 30
      volumes:
      - name: varlog
        hostPath:
          path: /var/log
      - name: varlibdockercontainers
        hostPath:
          path: /var/lib/docker/containers
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97

[root@master 4]# kubectl apply -f fluentd.yaml
serviceaccount/fluentd unchanged
clusterrole.rbac.authorization.k8s.io/fluentd unchanged
clusterrolebinding.rbac.authorization.k8s.io/fluentd unchanged
daemonset.apps/fluentd created

[root@master 4]# kubectl get pods -n kube-logging
NAME                     READY   STATUS    RESTARTS   AGE
es-cluster-0             1/1     Running   0          17h
es-cluster-1             1/1     Running   0          17h
es-cluster-2             1/1     Running   0          17h
fluentd-8fzqg            1/1     Running   0          23s
fluentd-fjhgg            1/1     Running   0          23s
fluentd-vlhn6            1/1     Running   0          23s
kibana-69f46c6bd-vm7rh   1/1     Running   0          16h
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Fluentd 启动成功后，我们可以前往 Kibana 的 Dashboard 页面中，点击左侧的Discover，可以看到如下配置页面：

点击左侧的discover，可看到如下：

3.4、测试收集pod容器日志

[root@master 4]# cat pod.yaml
apiVersion: v1
kind: Pod
metadata:
  name: counter
  #namespace: kube-logging
spec:
  containers:
  - name: count
    image: busybox
    imagePullPolicy: IfNotPresent
    args: [/bin/sh, -c,'i=0; while true; do echo "$i: $(date)"; i=$((i+1)); sleep 60; done']
[root@master 4]# kubectl apply -f pod.yaml
pod/counter created

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Kibana查询语言KQL官方地址：
https://www.elastic.co/guide/en/kibana/7.2/kuery-query.html

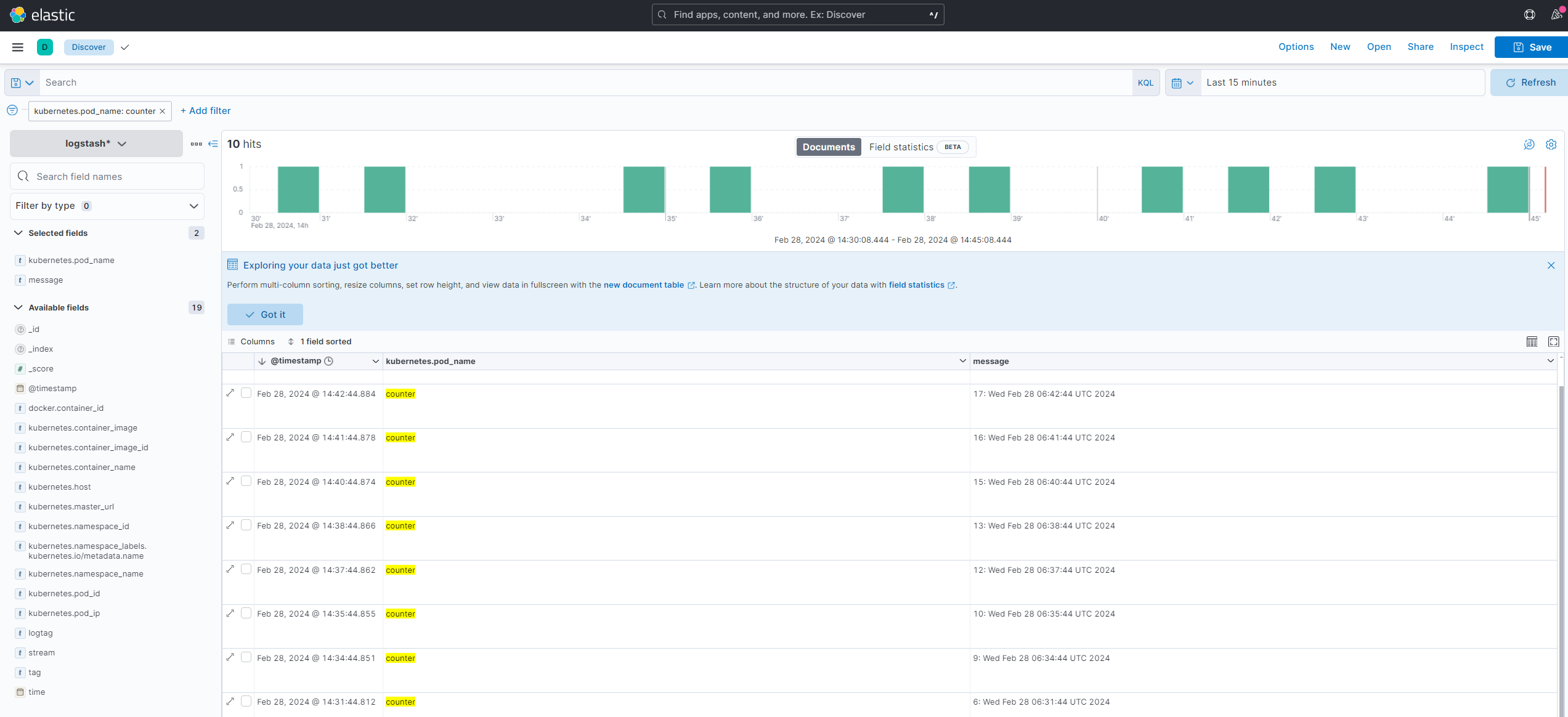

登录到kibana的控制面板，在discover处的搜索栏中输入kubernetes.pod_name:counter，这将过滤名为的Pod的日志数据counter，如下所示：

此时日志中的时间是不准确的，需要调整。

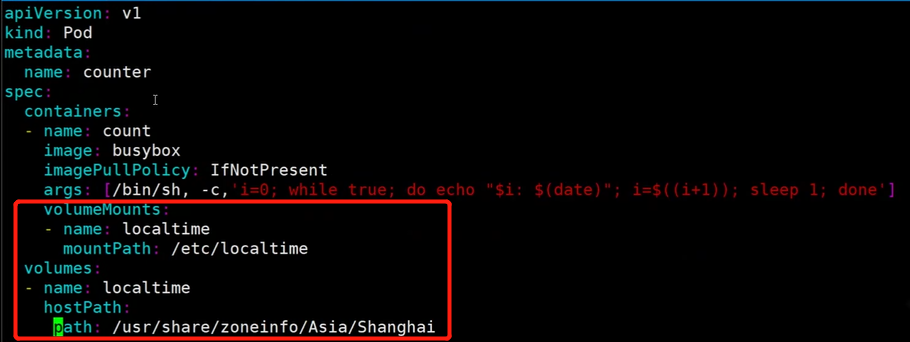

pod.yaml调整后可正常显示
