• 实时数仓-Flink使用总结

    阿里云实时计算Flink版是阿里云基于Apache Flink构建的企业级、高性能实时大数据处理系统。具备一站式开发运维管理平台，支持作业开发、数据调试、运行与监控、自动调优、智能诊断等全生命周期能力。本期将对Flink的使用进行总结。

    1. Flink产品回顾

    阿里云实时计算Flink版是阿里云基于Apache Flink构建的企业级、高性能实时大数据处理系统。具备一站式开发运维管理平台，支持作业开发、数据调试、运行与监控、自动调优、智能诊断等全生命周期能力。100%兼容Apache Flink。

    • 优势：分布式集群、支持弹性扩缩容、支持SQL作业调试，支持作业智能调优
    • 限制：仅支持Chrome内核的浏览器访问、默认不支持公网（公网需另外开通）

    2. Flink相关概念

    2.1. 基本概念

    • 工作空间：Flink全托管管理项目空间的基本单元，每个工作空间的计算资源隔离，开发控制台相互独立。
    • 项目空间：项目空间是Flink全托管管理作业的基本单元，所有配置、作业、权限均在单个项目空间下进行。可以创建多个项目空间，为每个项目空间分配单独的资源和权限，通过项目空间进行资源和权限的完全隔离。
    • 草稿：在实时计算Flink版SQL开发界面中创建的SQL作业称为草稿
    • 部署：草稿通过部署使草稿变为线上作业，目的是将开发和生产隔离。
    • 集群：集群为作业上线后的运行环境，以内存速度和任何规模执行计算。Flink全托管支持Per-Job集群和Session集群两种集群模式，分别用于正式和测试开发环境。
    • 连接器：通过 Flink SQL 对上下游表存储进行映射，实现数据读写与同步;
    • 元数据管理：提供了元数据信息，使用CTAS语法可实现DDL语句同步、自动建表功能。

    2.2. 核心功能

    2.2.1. Server ID 概念

    Server ID 唯一标识一个Flink作业的执行环境。每个Server ID对应一个独立的Flink作业执行环境，它包含了资源配置、状态存储、作业管理等信息。

    Server ID的作用：

    • 唯一标识：每个同步作业都对应着不同的server id，有助于区分不同的同步作业。
    • 资源隔离：Server ID用于隔离不同的Flink作业，确保在运行过程中不会相互影响。
    • 状态存储：Server ID关联着作业的状态存储，这对于故障恢复和作业的持久性非常重要。

    Server ID参数取值范围为 5400~6400。

    推荐在开启增量读取模式多并发读取数据时，设置该参数为ID范围，因为这样可以使得每个并发使用不同的ID。

    注意：Server ID数少于并发数、多作业共用同ServerID，都会导致任务读取数据异常。

    2.2.2. Flink CDC 技术

    CDC是Change Data Capture（变更数据获取）的简称。主要是监测并捕获数据库的变动（包括数据或数据表的插入、更新以及删除等），将这些变更按发生的顺序完整记录下来，写入到消息中间件中以供其他服务进行订阅及消费。

    MySQL CDC 实现原理（断点续传）：

    同步任务启动时，将表按主键分为多个分片（chunk），记录此时binlog点位。使用增量快照算法通过select，逐个读取每个分片的数据。记录下已完成的分片。当发生Failover时，只需要继续读取未完成的分片。

    3. Flink作业开发

    3.1. 作业开发语言

    • SQL作业开发：阿里云全托管 Flink 开发控制台进行开发
    • JAR作业开发：本地开发，然后上传资源
    • Python作业开发：本地开发，然后上传资源

    常规作业推荐SQL开发，涉及复杂逻辑或算法可使用 Python

    3.2. 作业开发方式

    • SQL基础模版

    • 数据同步模版：点点点

    4. Flink数据同步技术

    4.1. 同步作业开发推荐

    前提：确保工作空间中已注册目标端的元数据Catalog

    • 元数据catalog可以理解为数据源，但搭配CTAS/CDAS提供了额外功能，例如：自动建表、支持同步DDL等

    4.1.1. CTAS 同步方式

    通过CTAS（CREATE TABLE AS）语句实现了多库多表的合并同步，另外还能实时将上游表结构（Schema）的变更同步到下游表，提高在目标数据库中创建表和维护源表结构变更的效率。

    具体什么是CTAS语法，请看代码：

    如果使用Insert Into方式同步，代码如下：

    可以看到Insert Into方式使用连接器进行同步，不仅作业配置复杂，且数据库连接信息完全裸露。

    新增同步表：将新增表的同步代码加入到作业中，重新部署作业

    4.1.2. CDAS 同步方式

    CDAS（CREATE DATABASE AS）是CTAS语法的一个语法糖，用于实现整库同步、多表同步的功能。

    如何新增同步表？

    • 方式一：开启CDAS新增表读取功能 SET 'table.cdas.scan.newly-added-table.enabled' = 'true';
    • 方式二：重新部署作业（停止作业前创建一次快照，从快照恢复作业）

    Flink作业还支持使用STATEMENT SET语法将多个CDAS和CTAS语句作为一个作业一起提交，并支持对源表节点的合并复用，降低对数据源的压力。

    4.1.3. CTAS & CDAS 区别与适用场景

    同步方式

    主要功能

    适用场景

    CTAS

    分库分表合并同步

    适用互动业务多数场景（方便维护）

    CDAS

    整库同步、多表同步

    使用 STATEMENT SET 语法，优势在于可以使用一个Source节点读取多业务表的数据，降低源端的压力：

    1. BEGIN STATEMENT SET;
    2.
    3. CREATE DATABASE IF NOT EXISTS `holo`.`bigdata`
    4. AS DATABASE `mysql-fuyao-1`.`bigdata` INCLUDING ALL TABLES
    5. /*+ OPTIONS('server-id' = '5400') */;
    6.
    7. CREATE DATABASE IF NOT EXISTS `holo`.`componentuserlogdb`
    8. AS DATABASE `mysql-fuyao-1`.`componentuserlogdb` INCLUDING ALL TABLES
    9. /*+ OPTIONS('server-id' = '5400') */;
    10.
    11. END;

    推荐CTAS方式，使用 STATEMENT SET ，方便维护与管理，但需在后续需求开发中，定义表归类标准。

    4.2. 同步作业功能验证

    4.2.1. 作业启动方式

    启动方式介绍

    • 全量-无状态启动
    • 增量-指定源表开始时间：指定点位采集，仅针对SLS、Kafka
    • 增量-从最新状态恢复：系统自动保存Checkpoint恢复
    • 增量-从指定状态恢复：快照恢复

    数据验证

    启动方式

    验证方式

    验证结果

    无状态启动-全量
    1. 数据库插入 1000 条数据
    2. 启动 Flink 采集任务
    3. 观察 Holo 目标表数据

    目标表1000条数据

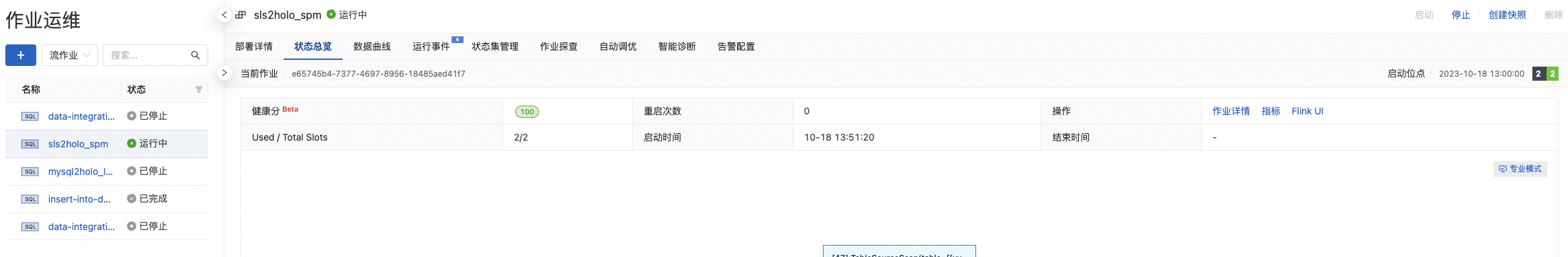

    无状态启动-指定点位

    （只有SLS/kafka可用）
    1. 创建 Flink任务采集SLS日志至Holo
    2. 启动时设置点位为 2023-10-18 13:00:00
    3. 查询Holo表最早的一条数据时间

    结果：最早的一条数据时间为

    2023-10-18 12:59:59

    从最新状态恢复-增量
    1. 直接启动任务

    结果：任务启动时刻开始数据采集

    从指定状态恢复-快照
    1. 启动 Flink 采集任务
    2. 数据库插入 1000 条数据
    3. 创建快照，停止 Flink 任务
    4. 数据库Insert Into 2000 条数据
    5. 开启 Flink 任务

    结果：FLink同步了第4点中插入的2000条数据，并且自增id是连续的。

    4.2.2. 跨账号数据同步能力

    经过运维进行网络配置，验证了Flink具备通过公网、内网方式同步非本账号下的RDS、SLS数据的能力。

    • 内网配置 VPC、公网配置 NAT，在对应数据库添加白名单即可。

    4.2.3. 同步数据源支持

    涉及实时同步链路：Mysql -> Holo、SLS -> Holo、Holo -> Mysql、SLS -> Holo、SLS -> Maxcomputer、Holo -> Maxomputer

    以下针对互动云有可能涉及的同步链路进行测试，测试结果：同步链路全部通畅。作业代码如下：

    源端

    目标端

    验证验证

    MySQL

    Holo


    1. -- 定义数据源表
    2. CREATE TEMPORARY TABLE user_clicks_source
    3. (
    4.     db_name         STRING METADATA FROM 'database_name' VIRTUAL  -- 读取库名。
    5.     ,table_name     STRING METADATA FROM 'table_name' VIRTUAL  -- 读取表名。
    6.     ,operation_ts   TIMESTAMP_LTZ(3) METADATA FROM 'op_ts' VIRTUAL  -- 读取变更时间。
    7.     ,username       STRING
    8.     ,click_url      STRING
    9.     ,eventtime      STRING
    10.     ,operation_type STRING
    11. )
    12. with (
    13.     'connector' = 'mysql'
    14.     ,'hostname' = 'rm-2zer8jdp1xjg6bh3upo.mysql.rds.aliyuncs.com'
    15.     ,'port' = '3306'
    16.     ,'username' = 'xxx'
    17.     ,'password' = 'xxx'
    18.     ,'database-name' = 'double_v_test'
    19.     ,'table-name' = 'user_clicks'
    20.     ,'scan.incremental.snapshot.chunk.key-column' = 'id'
    21. )
    22. ;
    23.
    24. -- 定义结果表
    25. CREATE TEMPORARY TABLE user_clicks_sink
    26. (
    27.     db_name         STRING
    28.     ,table_name     STRING
    29.     ,operation_ts   TIMESTAMP
    30.     ,username       STRING
    31.     ,click_url      STRING
    32.     ,eventtime      STRING
    33.     ,operation_type STRING
    34. )
    35. WITH (
    36.     'connector' = 'hologres'
    37.     ,'dbname' = 'ods'
    38.     ,'tablename' = 'user_clicks'
    39.     ,'username' = 'xxx'
    40.     ,'password' = 'xxx'
    41.     ,'endpoint' = 'hgpostcn-cn-g4t3fc54t007-cn-beijing-vpc-st.hologres.aliyuncs.com:80'
    42. )
    43. ;
    44. -- 写入数据到结果表
    45. INSERT INTO user_clicks_sink
    46. SELECT
    47.     db_name
    48.     ,table_name
    49.     ,operation_ts
    50.     ,username
    51.     ,click_url
    52.     ,eventtime
    53.     ,operation_type
    54. FROM user_clicks_source
    55. ;

    SLS

    Holo


    1. -- 定于源表
    2. CREATE TEMPORARY TABLE sls_source(
    3.   content VARCHAR
    4. ) WITH (
    5.   'connector' = 'sls',
    6.   'endPoint' = 'cn-beijing.log.aliyuncs.com',
    7.   'project' = 'bigdata-spm-prod',
    8.   'logStore' = 'bigdata-spm',
    9.   'accessId' = 'LTAI4GJpG4GiVLjDETaxiAWJ',
    10.   'accessKey' = 'O5OfRSXLuaFvbZ3mEFNyteF6ukofVR'
    11. );
    12.
    13. -- 定义结果表
    14. CREATE TEMPORARY TABLE sls_spm (
    15.   content VARCHAR
    16. ) WITH (
    17.   'connector' = 'hologres',
    18.   'dbname' = 'ods',
    19.   'tablename' = 'sls_spm',
    20.   'username' = 'LTAI5t9BrCrWCgMnLR7cpW4K',
    21.   'password' = 'oIDPmdegfy3j9Z371kPBPEyJyMDHPY',
    22.   'endpoint' = 'hgpostcn-cn-g4t3fc54t007-cn-beijing-vpc-st.hologres.aliyuncs.com:80'
    23. );
    24.
    25. -- Insert Into 语句
    26. INSERT INTO sls_spm
    27. SELECT content FROM sls_source
    28. ;

    Holo

    MySQL


    1. -- 定义数据源表
    2. CREATE TEMPORARY TABLE user_clicks_source
    3. (
    4.     username   STRING
    5.     ,click_url STRING
    6.     ,eventtime STRING
    7. )
    8. WITH (
    9.     'connector' = 'hologres'
    10.     ,'dbname' = 'ods'
    11.     ,'tablename' = 'user_clicks'
    12.     ,'username' = 'xxx'
    13.     ,'password' = 'xxx'
    14.     ,'endpoint' = 'hgpostcn-cn-g4t3fc54t007-cn-beijing-vpc-st.hologres.aliyuncs.com:80'
    15.     ,'binlog' = 'true'  -- 开启binlog
    16.     ,'cdcMode' = 'true'  -- 使用CDC模式
    17.     ,'binlogMaxRetryTimes' = '10'  -- 读取 Binlog 时最大重试次数
    18.     ,'binlogRetryIntervalMs' = '500'  -- 重试的时间间隔，这里设置为 500ms
    19.     ,'binlogBatchReadSize' = '100'  -- 每批读取 Binlog 的大小，这里设置为100条记录
    20. )
    21. ;
    22.
    23. -- 定义结果表
    24. CREATE TEMPORARY TABLE user_clicks_sink
    25. (
    26.     username   STRING
    27.     ,click_url STRING
    28.     ,eventtime STRING
    29. )
    30. with (
    31.     'connector' = 'mysql'
    32.     ,'hostname' = 'rm-2zer8jdp1xjg6bh3upo.mysql.rds.aliyuncs.com'
    33.     ,'port' = '3306'
    34.     ,'username' = 'xxx'
    35.     ,'password' = 'xxx'
    36.     ,'database-name' = 'double_v_test'
    37.     ,'table-name' = 'user_clicks'
    38. )
    39. ;
    40.
    41. -- Insert Into 语句
    42. INSERT INTO user_clicks_sink
    43. SELECT
    44.     username
    45.     ,click_url
    46.     ,eventtime
    47. FROM user_clicks_source
    48. ;

    注：需建表时开启Binlog

    Mysql

    MaxComputer


    1. -- 定义数据源表
    2. CREATE TEMPORARY TABLE user_clicks_source
    3. (
    4.     db_name         STRING METADATA FROM 'database_name' VIRTUAL  -- 读取库名。
    5.     ,table_name     STRING METADATA FROM 'table_name' VIRTUAL  -- 读取表名。
    6.     ,operation_ts   TIMESTAMP_LTZ(3) METADATA FROM 'op_ts' VIRTUAL  -- 读取变更时间。
    7.     ,username       STRING
    8.     ,click_url      STRING
    9.     ,eventtime      STRING
    10.     ,operation_type STRING
    11. )
    12. with (
    13.     'connector' = 'mysql'
    14.     ,'hostname' = 'rm-2zer8jdp1xjg6bh3upo.mysql.rds.aliyuncs.com'
    15.     ,'port' = '3306'
    16.     ,'username' = 'xxx'
    17.     ,'password' = 'xxx'
    18.     ,'database-name' = 'double_v_test'
    19.     ,'table-name' = 'user_clicks'
    20.     ,'scan.incremental.snapshot.chunk.key-column' = 'id'
    21. )
    22. ;
    23.
    24. -- 定义结果表
    25. CREATE TEMPORARY TABLE user_clicks_sink
    26. (
    27.     db_name         STRING
    28.     ,table_name     STRING
    29.     ,operation_ts   STRING
    30.     ,username       STRING
    31.     ,click_url      STRING
    32.     ,eventtime      STRING
    33.     ,operation_type STRING
    34. )
    35. WITH (
    36.     'connector' = 'odps'
    37.     ,'endpoint' = 'http://service.cn-beijing.maxcompute.aliyun.com/api'
    38.     ,'project' = 'bigdata_spm_produce'
    39.     ,'tablename' = 'user_clicks'
    40.     ,'accessid' = 'xxx'
    41.     ,'accessKey' = 'xxx'
    42. )
    43. ;
    44.
    45. -- Insert Into 语句
    46. INSERT INTO user_clicks_sink
    47. SELECT
    48.     db_name
    49.     ,table_name
    50.     ,CAST(operation_ts AS STRING)
    51.     ,username
    52.     ,click_url
    53.     ,eventtime
    54.     ,operation_type
    55. FROM user_clicks_source
    56. ;

    Holo

    MaxComputer


    1. -- 定义数据源表
    2. CREATE TEMPORARY TABLE user_clicks_source
    3. (
    4.     username   STRING
    5.     ,click_url STRING
    6.     ,eventtime STRING
    7. )
    8. WITH (
    9.     'connector' = 'hologres'
    10.     ,'dbname' = 'ods'
    11.     ,'tablename' = 'user_clicks'
    12.     ,'username' = 'xxx'
    13.     ,'password' = 'xxx'
    14.     ,'endpoint' = 'hgpostcn-cn-g4t3fc54t007-cn-beijing-vpc-st.hologres.aliyuncs.com:80'
    15.     ,'binlog' = 'true'  -- 开启binlog
    16.     ,'cdcMode' = 'true'  -- 使用CDC模式
    17.     ,'binlogMaxRetryTimes' = '10'  -- 读取 Binlog 时最大重试次数
    18.     ,'binlogRetryIntervalMs' = '500'  -- 重试的时间间隔，这里设置为 500ms
    19.     ,'binlogBatchReadSize' = '100'  -- 每批读取 Binlog 的大小，这里设置为100条记录
    20. )
    21. ;
    22.
    23. -- 定义结果表
    24. CREATE TEMPORARY TABLE user_clicks_sink
    25. (
    26.     username       STRING
    27.     ,click_url      STRING
    28.     ,eventtime      STRING
    29. )
    30. WITH (
    31.     'connector' = 'odps'
    32.     ,'endpoint' = 'http://service.cn-beijing.maxcompute.aliyun.com/api'
    33.     ,'project' = 'bigdata_spm_produce'
    34.     ,'tablename' = 'user_clicks'
    35.     ,'accessid' = 'xxx'
    36.     ,'accessKey' = 'xxx'
    37. )
    38. ;
    39.
    40. -- Insert Into 语句
    41. INSERT INTO user_clicks_sink
    42. SELECT
    43.     username
    44.     ,click_url
    45.     ,eventtime
    46. FROM user_clicks_source
    47. ;

    SLS

    MaxComputer


    1. -- 定义源表
    2.
    3. CREATE TEMPORARY TABLE sls_spm_source
    4. (
    5.     content VARCHAR
    6. )
    7. WITH (
    8.     'connector' = 'sls'
    9.     ,'endPoint' = 'cn-beijing.log.aliyuncs.com'
    10.     ,'project' = 'bigdata-spm-prod'
    11.     ,'logStore' = 'bigdata-spm'
    12.     ,'accessId' = 'xxx'
    13.     ,'accessKey' = 'xxx'
    14. )
    15. ;
    16.
    17. --定义结果表
    18.
    19. CREATE TEMPORARY TABLE sls_spm_sink
    20. (
    21.     content STRING
    22. )
    23. WITH (
    24.     'connector' = 'odps'
    25.     ,'endpoint' = 'http://service.cn-beijing.maxcompute.aliyun.com/api'
    26.     ,'project' = 'bigdata_spm_produce'
    27.     ,'tablename' = 'sls_spm'
    28.     ,'accessid' = 'xxx'
    29.     ,'accessKey' = 'xxx'
    30. )
    31. ;
    32. -- Insert Into 语句
    33. INSERT INTO sls_spm_sink
    34. SELECT
    35.     content
    36. FROM sls_spm_source
    37. ;

    4.2.4. 同步DDL功能验证

    生产环境运行中的同步任务，业务侧会存在对表 Schema 变更场景，可能会导致生产同步任务报错。典型场景为新增或变更字段字段。

    测试过程：根据生产环境中的同步任务A任务进行了测试，为源端MySQL表增加ext10字段，查看目标 Holo 表也自动增加了。

    注：DDL语句不会单独同步，必须有DML语句产生才会一起同步至目标端。

    4.2.5. 数据同步准确性验证

    测试方法 准备测试表 flink_test_source_table，往表中分两批灌数据（1000W/批），查询同步的数据条数。

    第一批：

    第二批：

    结论 同步过程无数据丢失情况产生。

    4.2.6. 同步能力解读

    类型

    功能

    同步

    全增量一体化：全量和增量数据一体化读取，全增量自动切换，无需维护两条链路

    并发读取：全量阶段支持多并发读取，水平扩展读取性能

    无锁读取：基于无锁一致性算法，无需数据库加锁，不影响在线业务

    断点续传：全量和增量阶段均支持Checkpoint，作业快速恢复，稳定性高

    ETL：无缝集成Flink SQL，支持对数据库数据做灵活强大的 Streaming ETL加工

    轻量化：无需部署额外的 Kafka、Canal 等服务，链路短、成本低、易维护

    分库分表合并：支持分库分表合并入仓入湖

    表结构变更同步：源表schema变更（加列等）自动同步到目标表

    整库同步：支持整库读取，一行 SQL 完成整库同步作业开发

    千表入仓：单作业支撑上千张规模的不同业务表实时写入数据仓库

    元数据：内置统一元敛据管理，自动发现外部元数据（MySQL等），无需手写DDL

    数据限流：提供限定同步速率的能力，避免给源端数据库造成太大压力，影响在线业务。

    脏数据收集：脏数据自动收集到 OSS/Kafka/SLS，不影响同步链路稳定性，提供脏数据事后处理能力。

    数据质量校验：提供数据同步的目标数据与原始数据的一致性校验服务。

    5. Flink作业部署流程（官方）

    5.1. 作业开发介绍

    • 深度检查：能够检查作业的SQL语义、网络连通性以及作业使用的表的元数据信息。
    • 调试：模拟作业运行、检查输出结果，本地验证作业逻辑准确性，不会将数据写入下游（PS：需要Seesion机群）
    • 部署：作业开发完成后，需要将作业部署上线，才能启动并运行作业。

    5.2. 作业上线流程图

    5.3. 作业运行模式

    流作业：Python、JAR、SQL方式

    • 数据处理模式：实时处理数据流，数据以流的形式持续不断地进入系统，并即时得到处理和输出。
    • 数据处理方式：逐条处理数据，通常处理窗口内的数据，并支持基于事件时间或处理时间的窗口操作。

    批作业：Python、JAR方式

    • 数据处理模式：以固定的、有限的数据集为基础进行处理，一次性读入数据，进行批量处理，输出结果。
    • 数据处理方式：一次性处理整个数据集，通常不考虑数据的时间特性，而是集中处理所有数据。

    6. Flink作业调优

    Flink全托管支持智能调优和定时调优两种调优模式。

    • 可以更合理地调整作业并发度和资源配置。
    • 可以全局优化作业，解决作业吞吐量不足、全链路存在反压和资源浪费等各种性能调优问题。

    6.1. 智能调优

    适用场景

    某作业使用资源30 CU，上线平稳运行一段后，发现在Source无延迟、无反压的情况下，作业的CPU和内存使用率有时会很低。

    此时如果您不想人工调节资源，需要系统自动完成资源调节，可以使用智能调优模式。系统将在资源使用率比较低时，自动降低资源配置，在资源使用率提高到一定阈值时，再自动提高资源配置。

    智能调优策略（举例）

    • 并发度调整
      • 作业存在延迟：延迟增加且连续上涨3min，增大作业并发度到当前实际TPS的两倍
      • 作业不存在延迟
        • 某VERTEX节点连续6分钟实际处理数据时间占比超过80%
        • TM的平均利用率连续6分钟超过80%，跳高并发度
      • 所有TM的最大CPU使用率连续24小时低于20%，且VERTEX的实际处理数据时间低于20%时，调低并发度
    • 内存调整
      • 在JobManager GC频繁或者发生OOM异常时，会调高JM的内存，默认最大调整到16 GiB。
      • 在TM GC频繁或者发生OOM异常、HeartBeatTimeout异常时，会调高TM的内存，默认最大调整到16 GiB。
      • 在TM内存使用率超过95%时，会调大TM的内存。
      • 在TM的实际内存使用率连续24小时低于30%时，降低TM内存的配置，默认最小调整到1.6 GiB。

    6.2. 定时调优

    定时调优计划：描述了资源和时间点的对应关系，一个定时调优计划中可以包含多组资源和时间点的关系。

    可以根据高峰、低峰在每个时间段配置想对应的资源调整策略。前提是必须明确知道各时间段的资源使用情况。

    在使用定时调优计划时，您需要明确知道各个时间段的资源使用情况，根据业务时间区间特征，设置对应的资源。

    7. Flink作业运维

    7.1. 作业资源分配

    7.1.1. 资源分配模式

    资源分配模式分为两种模式：基础模式（粗粒度） 和 专家模式。

    • 基础模式：静态资源分配。给定总资源，系统会均匀分配给每个 Task Slot。（适用于大多数作业）
    • 专家模式：动态资源分配。Flink会计算出每个SLOT需要的资源规格大小，动态的从可用资源池去申请完全匹配的TM和SLOT。

    7.1.2. 资源配置项

    Flink作业资源的调整需要根据具体作业的需求和集群资源来进行。不同的作业可能需要不同的资源配置，以获得最佳的性能和可伸缩性。同时，监控作业的运行情况也是关键，以便根据实际情况进行必要的调整。

    指标

    含义

    职责

    场景

    并发度

    控制作业并行程度（并行执行的任务数量）

    它控制了作业的并行程度，决定了作业在集群中的资源使用情况。

    适用于需要高吞吐量和低延迟的场景。增加并发度可以提高作业的整体性能。

    JobManager CPU

    管理作业的整体协调和调度

    JobManager负责协调作业的执行、状态管理和故障恢复。

    管理作业和调度的计算需求，通常不需要过多的CPU资源。

    JobManager Memory

    管理作业的元数据和状态信息

    需要大规模状态管理的作业，以及需要长期保存状态信息的情况。

    TaskManager CPU

    执行作业中的任务。

    TaskManager负责执行作业的任务，包括数据处理和计算。

    适用于计算密集型的任务，需要大量CPU计算资源。

    TaskManager Memory

    存储任务数据和状态信息，包括中间结果、缓存数据等。

    适用于需要大规模数据存储和中间结果缓存的作业。

    每个TaskManager Slot数

    每个TaskManager上可并行执行的任务数。

    限制了TaskManager上同时执行任务的数量。

    适用于控制每个TaskManager的并行度，以避免资源竞争。

    7.1.3. 作业初始资源配置

    根据Flink最佳实践：

    • 单个JM内存资源需要至少配置为0.25 Core和1 GiB，才能保证作业稳定运行。建议配置为1 Core和4 GiB。
    • 单个TM内存资源需要至少配置为0.25 Core和1 GiB，才能保证作业稳定运行。建议配置为1 Core和4 GiB。

    注：JobManager和TaskManager的默认配置为 1C、1G，经过测试无法支撑单表的全量同步，观察日志内存打满。

    7.2. 作业状态存储

    作业状态集管理_实时计算Flink版-阿里云帮助中心

    系统检查点 Checkpoint

    系统检查点生命周期完全由Flink系统管理，用户无法进行手动创建和删除，只能查看其生成情况。

    作业快照

    生命周期完全由用户管理，用户可在作业运行中或结束时触发，也可以配置定时保存快照。

    7.3. 作业延迟指标与处理方式

    7.3.1. 作业监控-延迟监控

    先看下数据流，Flink从SLS采集数据到Holo，其中涉及到几个时间字段：

    • SpmTime：日志请求到达服务器时间
    • EventTime：
    • FetchTime：数据被 Flink Source 读取的时间
    • EmitTime：数据离开 Flink Source 的时间

    任务运维-数据曲线

    指标

    指标逻辑

    （含义/场景）解释

    可能原因

    重启次数

    Num of Restarts

    每个作业重启次数总数

    • 代码错误
    • 资源不足

    业务延时

    currentEmitEventTimeLag

    数据离开 Source 的时刻（EmitTime）- 数据事件时间（EventTime）

    该延时较大时，说明作业可能在拉取数据或者处理数据上存在延时。
    • 计算逻辑复杂
    • 计算资源不足

    传输延时currentFetchEventTimeLag

    数据被 Source 读取的时刻（FetchTime）- 数据事件时间（EventTime）

    度量数据从数据源到Flink作业的传输延时，识别数据获取和传输过程中的性能瓶颈。

    结合 业务延时指标可以分析Source处理能力
    • 延迟差值接近：Source从外部系统中拉取数据的能力（网络 I/O、并发数）不足。
    • 延迟差值较大：作业的处理能力不足，导致数据在Source中有滞留。

    输入记录总数

    numRecordsIn

    每个 operator（source 端和中间 operator）输入的数据总数

    反映了每个operator的输入数据规模，用于监控数据流入作业的速率和分布。

    -----

    输出记录总数

    numRecordsOut

    每个operator（source 端和中间 operator）输出的数据总数

    监控每个operator的输出数据规模，帮助你了解数据流出作业的速率和分布。

    -----

    Source 端输入记录总数

    numRecordsInOfSource

    每个 operator（source 端排除中间 operator）输入的数据总数

    用于监控Source端的输入数据规模，有助于了解数据源的性能和数据输入速率。

    -----

    Sink 端输出记录总数

    numRecordsOutOfSink

    sink 端（排除中间 operator ）输出的数据总数

    用于监控Sink端的输出数据规模，帮助你了解数据写入目标的性能和数据输出速率。

    -----

    每秒输入记录数numRecordsInPerSecond

    每秒输入记录数

    用于监控每秒输入数据的速率，帮助你了解数据输入的速度。

    -----

    每秒输出记录数

    numRecordsOutPerSecond

    每秒输出记录数

    用于监控每秒输出数据的速率，帮助你了解数据输出的速度。

    -----

    Source 端每秒输入记录

    numRecordsInOfSourcePerSecond(IN RPS)

    每个 operator（source 端排除中间 operator）输入记录总数/时间（秒）

    用于监控Source端每秒的输入速率，有助于了解数据源的性能和数据输入速率。

    -----

    Sink 端每秒输出记录数

    numRecordsOutOfSinkPerSecond (OUT RPS)

    每个 operator（sink 端排除中间 operator）输出记录总数/时间（秒）

    用于监控Sink端每秒的输出速率，帮助你了解数据写入目标的性能和数据输出速率

    -----

    源端未读取数据条数pendingRecords

    获取时刻位点数据与该时刻上游写入位点数据条数的差值

    数据积压，数据处理速度无法赶上数据

    -----

    源端未处理数据时间sourceIdleTime

    当前时间 - 最后一次处理数据的时间

    用来评估源端操作符的活动性，帮助你了解源端的工作状态和空闲时间。

    -----

    发生延迟如何分析？

    sourceIdleTime：该指标反映Source是否有闲置，如果该指标较大，说明您的数据在外部系统中的产生速率较低。

    currentFetchEventTimeLag和currentEmitEventTimeLag：均反映了Flink当前处理的延迟，您可以通过两个指标的差值（即数据在 Source中停留的时间）分析Source当前的处理能力。

    • 如果两个延迟非常接近，说明Source从外部系统中拉取数据的能力（网络 I/O、并发数）不足。
    • 如果两个延迟差值较大，说明Source的数据处理能力（数据解析、并发、反压）不足。

    7.3.2. 延迟处理

    Flink数据延迟通常有以下三个主要原因：处理超大数据集、作业复杂度高、以及资源不足。在不同情境下，可以采用不同的解决方法：

    1. 数据集过大（前提：作业资源相对固定）
      • 水平扩展：通过增加作业并行度，实现对更大数据集的并行处理。
      • 分区和分流：将数据划分为更小的分区，降低单个任务的数据负荷，从而提高并行性。
      • 时间窗口设置：合理设定处理时间窗口，确保数据集大小在可处理的范围内，防止超出资源处理能力。
    1. 高作业复杂度（前提：作业资源相对固定）
      • 优化算子：仔细审查作业中的算子和函数，确保它们的实现是高效的，可以考虑使用内置的Flink优化技术。
      • 简化逻辑：精简作业逻辑，减少不必要的计算或数据转换，提高作业的处理速度。
    1. 任务资源不足
      • 动态资源分配：使用Flink的资源分配策略，根据任务需求自动分配资源。
      • 资源配置优化：增加任务插槽的数量，以提供更多计算资源，确保任务能够充分利用可用资源。

    7.4. 作业告警配置&示例

    告警可自定义时间段、监控频率，可采用多种方式将告警通知到人（钉钉、邮件、短信、电话）

    告警规则：

    告警指标

    含义

    Restart Count in 1 Minute

    1分钟内Job Manager重启次数。

    Checkpoint Count in 5 Minutes

    5分钟内Checkpoint成功次数。

    Emit Delay

    业务延时，即数据发生时间与数据离开Source算子的时间差值，单位为秒。

    IN RPS

    每秒输入记录数

    OUT RPS

    每秒输出记录数

    Source IdIe Time

    源端未处理数据的时间

    Job Failed

    作业失败

    告警配置流程

    1. 添加联系人、联系人组

    1. 配置告警规则

    1. 点击确认生效

    告警信息展示：

    7.5. Flink作业失败恢复

    代码逻辑/参数配置错误：常见于新上线的任务，此时任务会不断进行重试。可以将对应任务停止，修复错误后启动。

    其它错误： 停止任务，修复对应错误后，重启任务，从快照或最新状态（Checkpoint）恢复。

    8. Flink空间管理

    8.1.1. 环境隔离

    • 开发：作业草稿中进行
    • 测试
      • 代码测试、连接测试、数据映射关系测试：使用深度检查功能
      • 逻辑测试：使用调试功能
    • 上线：使用部署功能

    8.1.2. 资源变配

    仅在包年包月模式下，才支持资源变配，在按量付费模式下是不支持资源变配的。

    • 对工作空间进行缩容前，需要先对项目空间进行缩容。
    • 对项目空间进行扩容前，需要工作空间中有可用的资源。

    影响：扩缩容均不对生产作业产生影响。

    9. Flink试用总结

    试用事项分类

    具体事项

    试用结论

    数据同步

    1、Flink同步作业启动方式

    支持全量、增量及系统检查点启动

    2、Flink跨账号数据同步

    支持跨账号同步

    • 武汉云（内网）：配置VPC，添加白名单
    • 双V云（公网）：配置NAT，添加白名单

    2、Flink同步数据源支持

    Flink多数据源、多账号所涉及的同步链路全部支持

    3、Flink同步DDL验证

    支持

    4、 Flink数据同步准确性

    准确

    作业运维

    1、Flink作业资源分配

    基础模式 和 专家模式。

    基础模式对绝大多数作业满足需求。

    2、Flink作业状态存储
    • 快照（手动保存、定时保存）
    • Checkpoint（由系统管理）

    3、Flink作业延迟处理与失败恢复

    不同场景对应不同处理方式。简单描述：
    1. 降低作业复杂度

    2.减少窗口内数据量

    3.增加作业资源配置

    4、Flink作业调优模式
    • 自动调优
    • 定时调优

    5、Flink作业告警配置

    提供多种指标监控，支持多种通知方式

    集群/项目空间管理

    1、Flink集群扩缩容/恢复

    按量付费不支持变配。

    包年包月资源变配不影响线上作业

    1、Flink项目代码管理、任务发布

    -- 讨论点

  • 相关阅读:
    RabbitMQ 之 Work Queues 工作队列
    ArcGIS Pro怎么进行挖填方计算
    Apache Ignite 基本概念
    机器学习-ROC曲线：技术解析与实战应用
    从区划边界geojson中查询经纬度坐标对应的省市区县乡镇名称，开源Java工具，内存占用低、高性能
    虹科分享 | 麦氏比浊仪在药敏试验中的应用
    MATLAB中strjoin函数使用
    配置静态 Eth-trunk
    【网页设计】期末大作业html+css（体育网站)--杜丹特篮球介绍8页 带报告
    华为HCIA（四）
  • 原文地址：https://blog.csdn.net/weixin_43805705/article/details/134376467
