使用VisualStudio生成类图结构图for高效阅读代码

前言

目前市面上代码阅读的IDE工具非常丰富，也各有千秋。由于工作经历原因，研发机经历过windows、Mac、Linux平台，以及客户端服务端研发。个人而言，觉得IDE还是VisualStudio全面，工具丰富，下面主要介绍日常使用visual studio高效阅读代码的一些总结。

相关准备

• 安装：从官网下载vsstudio。
• 下载：vc助手
• 下载待分析的工程，本次以ffmpeg为例

导入工程

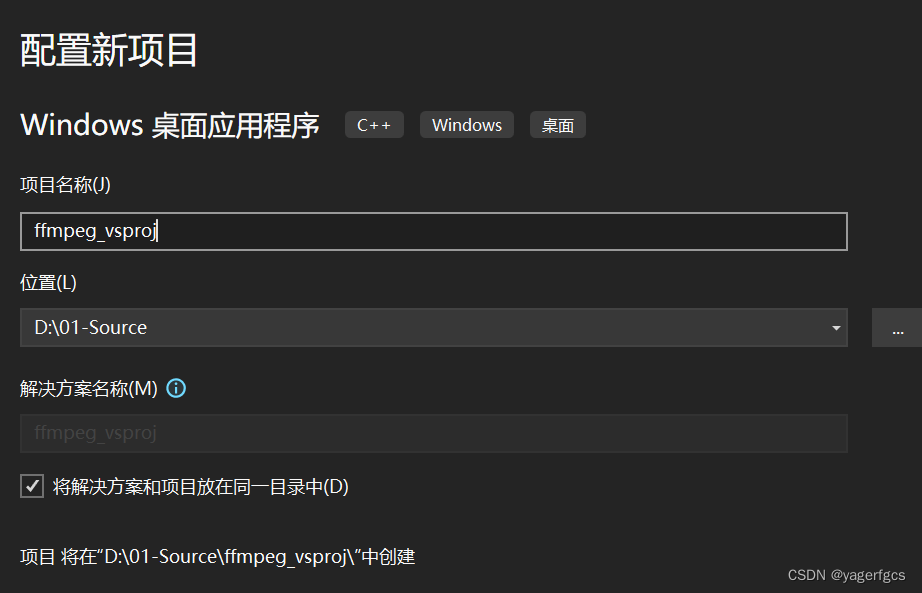

• 创建新项目，选择“Windows桌面应用程序”，写个项目名称，创建。

PS：推荐“windows桌面应用程序”，后续可在解决方案界面导入文件夹代码。（之前试过CMake项目不行）

• 将下载的代码整体目录拷贝到工程中。
• 切换到visualstudio的“解决方案管理器”页面，点击“显示所有文件”，可见“ffmpeg工程文件夹”已经显示在解决方案中。

• 在“ffmpeg”文件夹上右键“包括在项目中”

• 使用VC助手检测是否导入成功。“shift+alt+o”打开可见所有文件均导入到项目中。


利用VisualStudio生成类图，结构体调用关系

• 方式一：切换到类视图(1)，在工程名上右键(2)，查看(3)，查看类图
  ps：如果工程庞大且复杂，一般会生成失败，主要存在部分无法递归生成。此时可以用方式二。

• 方式二
• 类图上输入想查看的主类（主结构体），右键查看类图，会创建ClassDiagram.cd文件。

• 在ClassDiagram类图文件上，展开“InputFile”，选中所有字段，右键“显示为关联”，可以根据InputFile的变量生成相关联的类（结构体）。同时如果是C++类，可以选择展开基类调用关系。

• 这是ffmpeg bin中主要结构体调用关系


利用EnterpriseArchitect(EA)画时序图

• EA画图能力强大，可参考
