Docker harbor私有仓库部署与管理

目录

 Harbor 简介

1、什么是Harbor

2、Harbor的特性

3、Harbor的构成

1）Proxy

2）Registry

3）Core services

4）Database（harbor-db）

5）Job services

6）Log collector（harbor-log）

Harbor 部署

1. 部署 Docker-Compose 服务

2、部署 Harbor 服务

1）下载或上传 Harbor 安装程序

2）修改harbor安装的配置文件

3、启动 Harbor

4、查看 Harbor 启动镜像

5、创建一个新项目

1）浏览器访问：http://192.168.3.100 登录 Harbor WEB UI 界面

2）输入用户名和密码登录界面后可以创建一个新项目。

3）填写项目名称为“myproject-heitui”，点击“确定”按钮，创建新项目

4）此时可使用 Docker 命令在本地通过 127.0.0.1 来登录和推送镜像。默认情况下，Registry 服务器在端口 80 上侦听。

5）在 Harbor 界面 myproject-kgc 目录下可看见此镜像及相关信息

6、在其他客户端上传镜像

1）在 Docker 客户端配置操作

2）下载镜像进行测试

3）上传镜像进行测试

4）刷新 Harbor 的 Web 管理界面进行查看，会发现 myproject-heitui 项目里面有两个镜像

维护管理Harbor

1、通过 Harbor Web 创建项目

2、创建 Harbor 用户

1）创建用户并分配权限

2）添加项目成员

3）在客户端上使用普通账户操作镜像

3、查看日志

4、修改 Harbor.yml 配置文件

5、移除 Harbor 服务容器同时保留镜像数据/数据库，并进行迁移

1）移除 Harbor 服务容器

2）把项目中的镜像数据进行打包

6、如需重新部署，需要移除 Harbor 服务容器全部数据

---

 Harbor 简介

1、什么是Harbor

Harbor 是 VMware 公司开源的企业级 Docker Registry 项目，其目标是帮助用户迅速搭建一个企业级的 Docker Registry 服务。

Harbor以 Docker 公司开源的 Registry 为基础，提供了图形管理 UI 、基于角色的访问控制(Role Based AccessControl) 、AD/LDAP 集成、以及审计日志(Auditlogging) 等企业用户需求的功能，同时还原生支持中文。

Harbor 的每个组件都是以 Docker 容器的形式构建的，使用 docker-compose 来对它进行部署。用于部署 Harbor 的 docker-compose 模板位于 harbor/docker-compose.yml。

2、Harbor的特性

1）基于角色控制：用户和仓库都是基于项目进行组织的，而用户在项目中可以拥有不同的权限。

2）基于镜像的复制策略：镜像可以在多个Harbor实例之间进行复制（同步）。

3）支持 LDAP/AD：Harbor 可以集成企业内部已有的 AD/LDAP（类似数据库的一张表），用于对已经存在的用户认证和管理。

4）镜像删除和垃圾回收：镜像可以被删除，也可以回收镜像占用的空间。

5）图形化用户界面：用户可以通过浏览器来浏览，搜索镜像仓库以及对项目进行管理。

6）审计管理：所有针对镜像仓库的操作都可以被记录追溯，用于审计管理。

7）支持 RESTful API：RESTful API 提供给管理员对于 Harbor 更多的操控, 使得与其它管理软件集成变得更容易。

8）Harbor和docker registry的关系：Harbor实质上是对docker registry做了封装，扩展了自己的业务模板。

3、Harbor的构成

Harbor在架构上主要有Proxy、Registry、Core services、Database（Harbor-db）、Log collector（Harbor-log）、Job services 六个组件。

1）Proxy

Proxy是一个 nginx 的前端代理，Harbor 的 Registry、UI、Token 服务等组件，都处在 nginx 反向代理后边。

该代理将来自浏览器、docker clients 的请求转发到后端不同的服务上。

2）Registry

负责储存 Docker 镜像，并处理 Docker push/pull 命令。

由于要对用户进行访问控制，即不同用户对 Docker 镜像 有不同的读写权限，Registry 会指向一个 Token 服务，强制用户的每次 Docker pull/push 请求都要携带一个合法的 Token， Registry 会通过公钥对 Token 进行解密验证。

3）Core services

Harbor的核心功能，主要提供以下3个服务

• UI（harbor-ui）: 提供图形化界面，帮助用户管理 Registry 上的镜像（image）, 并对用户进行授权。
• WebHook：为了及时获取Registry 上image 状态变化的情况，在Registry 上配置 Webhook，把状态变化传递给 UI 模块。
• Token 服务：负责根据用户权限给每个 Docker push/pull 命令签发 Token。Docker 客户端向 Registry 服务发起的请求， 如果不包含 Token，会被重定向到 Token 服务，获得 Token 后再重新向 Registry 进行请求。

4）Database（harbor-db）

为core services提供数据库服务，负责储存用户权限、审计日志、Docker 镜像分组信息等数据。

5）Job services

主要用于镜像复制，本地镜像可以被同步到远程 Harbor 实例上。

6）Log collector（harbor-log）

负责收集其他组件的日志到一个地方。

Harbor 的每个组件都是以 Docker 容器的形式构建的，因此，使用 Docker Compose 来对它进行部署。
总共分为7个容器运行，通过在docker-compose.yml所在目录中执行 docker-compose ps 命令来查看， 名称分别为：nginx、harbor-jobservice、harbor-ui、harbor-db、harbor-adminserver、registry、harbor-log。
其中 harbor-adminserver 主要是作为一个后端的配置数据管理，并没有太多的其他功能。harbor-ui 所要操作的所有数据都通过 harbor-adminserver 这样一个数据配置管理中心来完成。

Harbor 部署

1. 部署 Docker-Compose 服务

//下载或者上传 Docker-Compose
curl -L https://github.com/docker/compose/releases/download/1.21.1/docker-compose-`uname -s`-`uname -m` -o /usr/local/bin/docker-compose

chmod +x /usr/local/bin/docker-compose

docker-compose -v

2、部署 Harbor 服务

1）下载或上传 Harbor 安装程序

Harbor的压缩包下载地址：https://github.com/goharbor/harbor/releases

wget http://harbor.orientsoft.cn/harbor-1.2.2/harbor-offline-installer-v1.2.2.tgz

tar zxvf harbor-offline-installer-v1.2.2.tgz -C /usr/local/

2）修改harbor安装的配置文件

vim /usr/local/harbor/harbor.yml
--5行--修改，设置为Harbor服务器的IP地址或者域名
hostname = 192.168.3.100
--27行--指定管理员的初始密码，默认的用户名/密码是admin/Harbor12345
harbor_admin_password = Harbor12345

3、启动 Harbor

cd /usr/local/harbor/
在配置好了 harbor.yml 之后，执行 ./prepare 命令，为 harbor 启动的容器生成一些必要的文件（环境）
再执行命令 ./install.sh 以 pull 镜像并启动容器

4、查看 Harbor 启动镜像

cd /usr/local/harbor/
docker-compose ps

docker-compose up -d      #启动
docker-compose stop       #停止
docker-compose restart    #重新启动

5、创建一个新项目

1）浏览器访问：http://192.168.3.100 登录 Harbor WEB UI 界面

默认的管理员用户名和密码是 admin/Harbor12345

2）输入用户名和密码登录界面后可以创建一个新项目。

点击“+新建项目”按钮

3）填写项目名称为“myproject-heitui”，点击“确定”按钮，创建新项目

4）此时可使用 Docker 命令在本地通过 127.0.0.1 来登录和推送镜像。默认情况下，Registry 服务器在端口 80 上侦听。

//登录 Harbor
docker login [-u admin -p Harbor12345] http://127.0.0.1

//下载镜像进行测试
docker pull nginx

//将镜像打标签
格式：docker tag 镜像:标签  仓库IP/项目名称/镜像名:标签
docker tag nginx:latest 127.0.0.1/myproject-heitui/nginx:v1

//上传镜像到 Harbor
docker push 127.0.0.1/myproject-heitui/nginx:v1

5）在 Harbor 界面 myproject-kgc 目录下可看见此镜像及相关信息

6、在其他客户端上传镜像

以上操作都是在 Harbor 服务器本地操作。

如果其他客户端登录到 Harbor，就会报如下错误。

出现这问题的原因为Docker Registry 交互默认使用的是 HTTPS，但是搭建私有镜像默认使用的是 HTTP 服务，所以与私有镜像交互时出现以下错误。

docker login -u admin -p Harbor12345 http://192.168.3.100

1）在 Docker 客户端配置操作

解决办法是：在 Docker server 启动的时候，增加启动参数，默认使用 HTTP 访问。

vim /usr/lib/systemd/system/docker.service
--13行--修改
ExecStart=/usr/bin/dockerd -H fd:// --insecure-registry 192.168.3.100 --containerd=/run/containerd/containerd.sock
或
ExecStart=/usr/bin/dockerd --insecure-registry 192.168.3.100

//重启 Docker，再次登录
systemctl daemon-reload
systemctl restart docker

docker login -u admin -p Harbor12345 http://192.168.3.100

2）下载镜像进行测试

docker pull 192.168.3.100/myproject-heitui/nginx:v1

3）上传镜像进行测试

docker pull cirros
docker tag cirros:latest 192.168.3.100/myproject-heitui/cirros:v2
docker push 192.168.3.100/myproject-heitui/cirros:v2

4）刷新 Harbor 的 Web 管理界面进行查看，会发现 myproject-heitui 项目里面有两个镜像

维护管理Harbor

1、通过 Harbor Web 创建项目

在 Harbor 仓库中，任何镜像在被 push 到 regsitry 之前都必须有一个自己所属的项目。

单击“+项目”，填写项目名称，项目级别若设置为"私有"，则不勾选。如果设置为公共仓库，则所

人对此项目下的镜像拥有读权限，命令行中不需要执行"Docker login"即可下载镜像，镜像操作与 Docker Hub 一致。

2、创建 Harbor 用户

1）创建用户并分配权限

在 Web 管理界面中单击系统管理 -> 用户管理 -> +用户，
填写用户名为“heitui-zhangsan”，邮箱为“heitui-zhangsan@heitui.com”，全名为“zhangsan”，密码为“Abc123456”，注释为“    管理员”（可省略）。
附：用户创建成功后，单击左侧“...”按钮可将上述创建的用户设置为管理员角色或进行删除操作，本例不作任何设置。

2）添加项目成员

单击项目 -> myproject-heitui-> 成员 -> + 成员，填写上述创建的用户 heitui-zhangsan 并分配角色为“开发人员”。
附：此时单击左侧“...”按钮仍然可对成员角色进行变更或者删除操作

3）在客户端上使用普通账户操作镜像

//删除上述打标签的本地镜像
docker rmi 192.168.3.100/myproject-heitui/cirros:v2
/先退出当前用户，然后使用上述创建的账户 heitui-zhangsan 登录
docker logout 192.168.3.100

docker login 192.168.3.100
或
docker login -u heitui-zhangsan -p Abc123456 http://192.168.3.100

//下载和上传镜像进行测试
docker pull 192.168.3.100/myproject-heitui/cirros:v2

docker tag cirros:latest 192.168.3.100/myproject-heitui/cirros:v3
docker push 192.168.3.100/myproject-heitui/cirros:v3

3、查看日志

Web 界面日志，操作日志按时间顺序记录用户相关操作

4、修改 Harbor.yml 配置文件

要更改 Harbor的配置文件中的可选参数时

• 请先停止现有的 Harbor实例并更新 Harbor.yml；
• 然后运行 prepare 脚本来填充配置；
• 最后重新创建并启动 Harbor 的实例。

使用 docker-compose 管理 Harbor 时，必须在与 docker-compose.yml 相同的目录中运行。
cd /usr/local/harbor
docker-compose down -v

vim harbor.yml			#只能修改可选参数
./prepare

docker-compose up -d
//如果有以下报错，需要开启防火墙 firewalld 服务解决
Creating network "harbor_harbor" with the default driver
ERROR: Failed to Setup IP tables: Unable to enable SKIP DNAT rule:  (iptables failed: iptables --wait -t nat -I DOCKER -i br-b53c314f45e8 -j RETURN: iptables: No chain/target/match by that name.
 (exit status 1))

systemctl restart firewalld.service
docker-compose up -d

5、移除 Harbor 服务容器同时保留镜像数据/数据库，并进行迁移

在Harbor服务器上操作

1）移除 Harbor 服务容器

cd /usr/local/harbor
docker-compose down -v

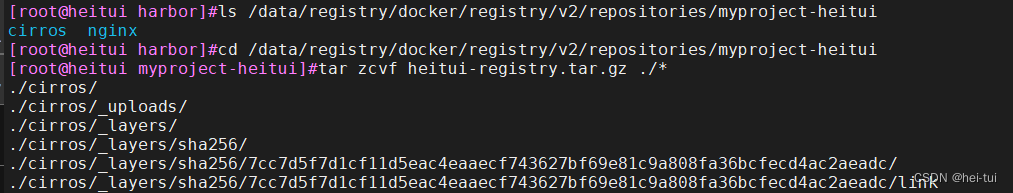

2）把项目中的镜像数据进行打包

//持久数据，如镜像，数据库等在宿主机的/data/目录下，日志在宿主机的/var/log/Harbor/目录下
ls /data/registry/docker/registry/v2/repositories/myproject-heitui
cd /data/registry/docker/registry/v2/repositories/myproject-heitui
tar zcvf heitui-registry.tar.gz ./*

6、如需重新部署，需要移除 Harbor 服务容器全部数据

cd /usr/local/harbor
docker-compose down -v
rm -r /data/database
rm -r /data/registry
