• 【STM32】时钟设置函数（寄存器版）

    一、STM32时钟设置函数移植

    1.时钟模块回顾

    一个疑问

    前面代码并没有设置时钟为什么可以直接使用。

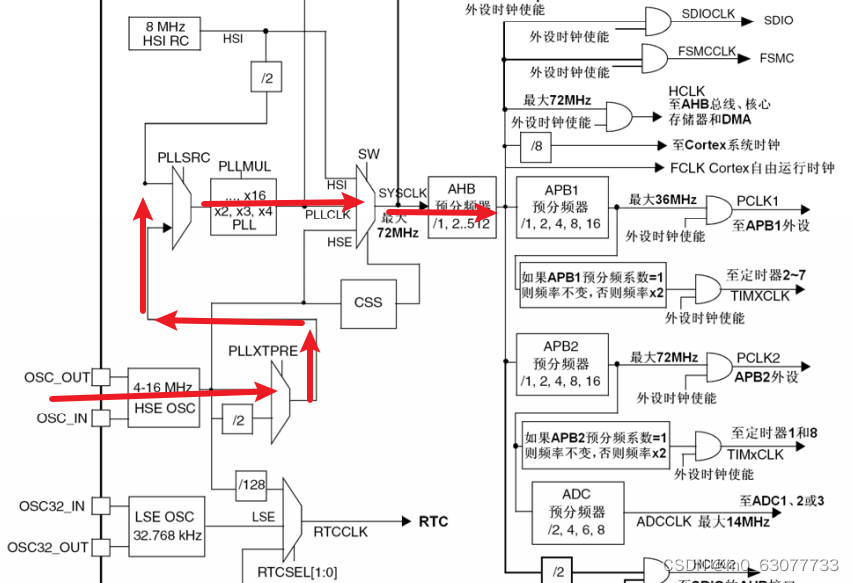

    2.时钟树

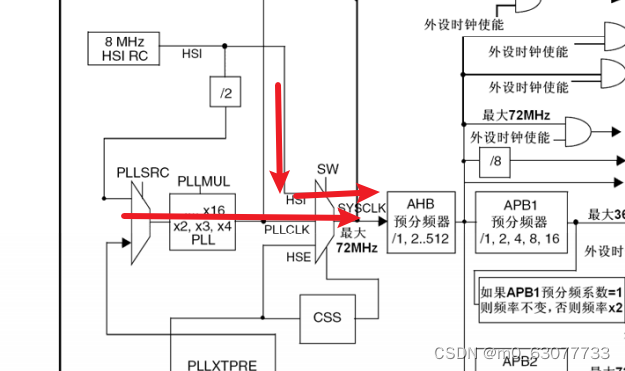

    3.时钟树分析

    1.内部晶振（HSI）

    内部晶振不稳定，当我们上电后，会自动产生振动，自动产生时钟，但是晶振不稳定。

    不经过PPLMUL，默认使用8MHZ。所以如果我们想要72MHZ，则需要使用外部晶振

      2.外部晶振（HSE）

    当接上外部晶振，当接通电源之后，不用软件操作，会自动产生振动。可以进行分频等操作。

    从外部接上外部晶振的时候，我们需要等待一段时间，让其稳定后，才开始工作。（所以要进行判断）

    3.PLLMUL

    当上电后，经过他时，要等待一段时间，让其稳定后，才可以开始工作。（所以我们有一个寄存器专门用来判断其是否准备好开始工作，当我们去读取到其准备好了才可以进行下一步）

    二、代码移植

    1. #ifndef __CLOCK_H__
    2. #define __CLOCK_H__
    3.
    4. #include "gpio.h"
    5.
    6.
    7. // 寄存器宏定义
    8. // RCC寄存器基地址为0x40021000
    9. #define RCC_BASE	0x40021000			// RCC部分寄存器的基地址
    10. #define RCC_CR		(RCC_BASE + 0x00)	// RCC_CR的地址
    11. #define RCC_CFGR	(RCC_BASE + 0x04)
    12.
    13. #define FLASH_ACR	0x40022000
    14.
    15. // 用C语言来访问寄存器的宏定义
    16. #define rRCC_CR		(*((volatile unsigned int *)RCC_CR))
    17. #define rRCC_CFGR	(*((volatile unsigned int *)RCC_CFGR))
    18. #define rFLASH_ACR	(*((volatile unsigned int *)FLASH_ACR))
    19.
    20.
    21.
    22. // 函数作用：时钟源切换到HSE并且使能PLL，将主频设置为72MHz
    23. void Set_SysClockTo72M(void);
    24.
    25.
    26.
    27. #endif
    28.

    1.复位RCC_CR寄存器

    #define rRCC_APB2ENR     (*((unsigned int *)RCC_APB2ENR))

    RCC->CR就相当于rRCC_APB2ENR

    1. 	//复位RCC_CR寄存器
    2. 	rRCC_CR=0x00000083;

    2.开启外部时钟（就是开启外部晶振）

    &：将某一些位置0

    |：将某一些位置1

    1. 	//开启外部时钟（外部晶振）
    2. 	//第一步：先置0【将bit16清零】
    3. 	rRCC_CR &= ~(1<<16);//关闭HSEON
    4.
    5. 	//第二步：在置1
    6. 	rRCC_CR |= (1<<16);//打开HSEON，让HSE开始工作

    3.检测外部时钟开启是否成功（HSEREDY）

    do while十分适合检测是否超时！！！！！！！

    1. 	do{
    2. 		//检测HSEREAY（bit17）是否为1，1表示准备好
    3. 		Rcc_CR_HSE_Ready=rRCC_CR&(1<<17);//取出bit17
    4. 		faultTime++;
    5. 	}while((faultTime<0x0fffffff) && (Rcc_CR_HSE_Ready==0))
    6. 	//跳出do-while 1）要么超时2）要么准好了

    4.当准备好进入下一步

    5.Flash的设置

    1. 		rFLASH_ACR |= 0x10;
    2. 		rFLASH_ACR &= (~0x03);
    3. 		rFLASH_ACR |= (0x02);

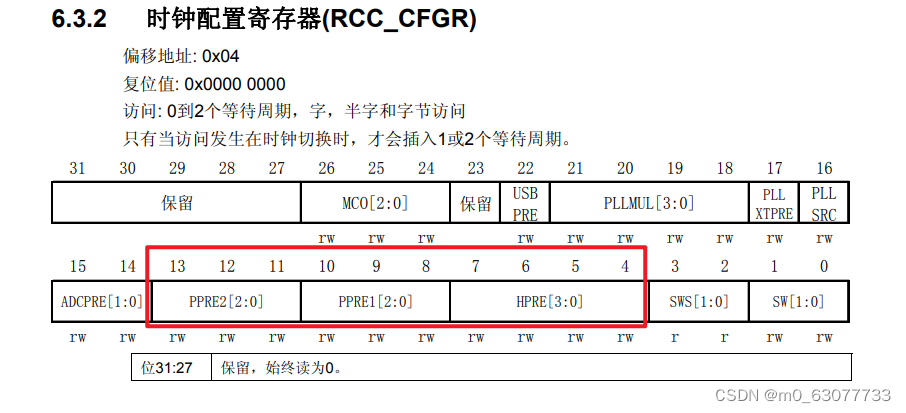

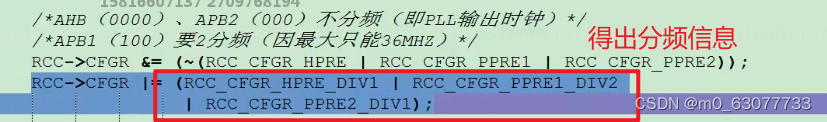

    6.对其进行预分频

    1. 		//HPRE【AHB】:对应bit4-bit7：不分频（000）
    2. 		//PPRE1【APB1】:对应bit8-bit10:进行二分频（100)
    3. 		//PPRE2【APB2】:对应bit11-bit13:不分频（000）
    4. 		//AHB和APB2未分频，APB1被2分频
    5. 		//所以最终：AHB和APB2都是72MHZ，APB1是36MHZ
    6. 		//第一步:先置0
    7. 		rRCC_CFGR=(~((0x0f<<4) | (0x07<<8) | (0x07<<11)));
    8. 		//等价于:rRCC_CFGR=(~(0x3ff<<4));
    9. 		//第二步：置1
    10. 		rRCC_CFGR=(((0x0<<4) | (0x04<<8) | (0x0<<11)));

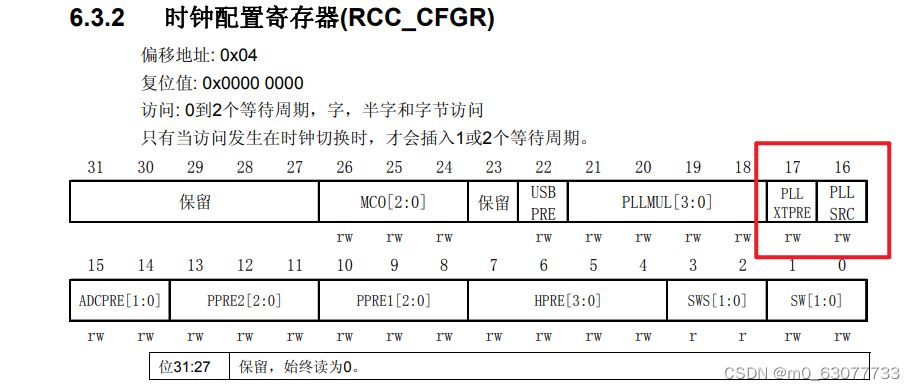

    7.设置SHE为输入时钟，同时HSE不分频

    1. 		//设置为输入时钟:bit16
    2. 		//设置为不分频：bit17
    3. 		//第一步:先置0
    4. 		rRCC_CFGR &=(~((1<<16) | (1<<17)));
    5. 		//第二步：置1
    6. 		rRCC_CFGR |= ((1<<18) | (0<<17));

    8.设置PLL倍频系数

    因为我们在开发板上接上的外部晶振就是8MHZ，如果我们想要在内部使用72MHZ，则需要在内部进行分频率（9倍）

    1. 		//9分频：0111：0x07
    2.
    3. 		rRCC_CFGR &=(~(0x0f<<18));//清零bit18-bit21
    4. 		rRCC_CFGR |= (0x07<<18);//设置为9倍频

    9.打开使能

    1. 		//七、打开PLL开关
    2. 		rRCC_CR |= (1<<24);

    10.等待开启PLL开启成功

    1. 		//八、等待开启PLL开启成功
    2. 		do{
    3.
    4. 			Rcc_CR_PLL_Ready=rRcc_CR & (1<<25);//检测第25位是否为1
    5. 			faultTime++;
    6. 		}while((faultTime<0x0fffffff) && (Rcc_CR_PLL_Ready==0))

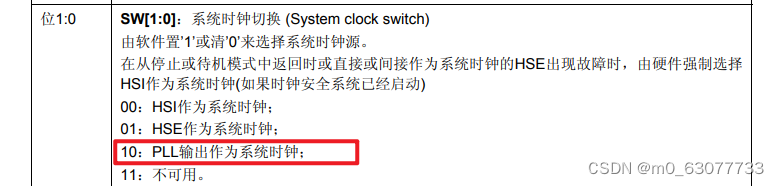

    11.将PLL作为SYSCLK的时钟来源

    1. 			//到这里说明PLL已经稳定，可以用了，下面可以切换成外部时钟了
    2. 			rRCC_CFGR &=(~(0x03)<<0);
    3. 			rRCC_CFGR |=(0x10<<0);

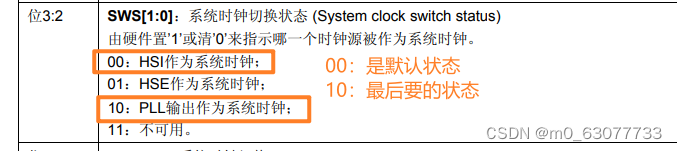

    12. 判断切换成PLL是否成功

    1. 		do{
    2. 			RCC_CF_SWS_PLL=rRCC_CFGR & (0x03<<2);//读出bit2-bit3
    3. 			faultTime++;
    4. 			//0x02<<2:表示此时转换成PLL
    5. 		}while((faultTime<0x0fffffff) && (Rcc_CR_PLL_Ready!=(0x02<<2)))

    13.此时PLL转换成功

    14.完整代码

    1. #include "clock.h"
    2.
    3. void Set_SysClockTo72M(void){
    4.
    5. 	//检测外部晶振是否准备好
    6. 	unsigned int Rcc_CR_HSE_Ready=0;
    7. 	//等待开启PLL开启成功
    8. 	unsigned int Rcc_CR_PLL_Ready=0;
    9. 	//判断切换成PLL是否成功
    10. 	unsigned int RCC_CF_SWS_PLL=0;
    11. 	unsigned int faultTime=0;//判断等待是否超时
    12.
    13.
    14. 	//一、复位RCC_CR寄存器
    15. 	rRCC_CR = 0x00000083;
    16.
    17. 	//二、开启外部时钟（外部晶振）
    18. 	//第一步：先置0【将bit16清零】
    19. 	rRCC_CR &= ~(1<<16);//关闭HSEON
    20.
    21. 	//第二步：在置1
    22. 	rRCC_CR |= (1<<16);//打开HSEON，让HSE开始工作
    23.
    24. 	//三、检测外部时钟开启是否成功
    25. 	do{
    26. 		//检测HSEREAY（bit17）是否为1，1表示准备好
    27. 		Rcc_CR_HSE_Ready=rRCC_CR&(1<<17);//取出bit17
    28. 		faultTime++;
    29. 	}while((faultTime<0x0fffffff) && (Rcc_CR_HSE_Ready==0));
    30. 	//跳出do-while 1）要么超时2）要么准好了
    31.
    32.
    33. 	//判断是超时还是准备好
    34. 	//注意点：不能直接使用“Rcc_CR_HSE_Ready”因为rRCC_CR是需要读一次寄存器
    35. 	//但是读出的结果可能还未改变，所以一定不能直接使用
    36. 	if((rRCC_CR&(1<<17))!=0)//rRCC_CR&(1<<17)==1
    37. 	{//这里HSE就ready，下面再去配置PLL并且等待他ready
    38.
    39. 		//四、对其进行预分频
    40. 		//HPRE【AHB】:对应bit4-bit7：不分频（000）
    41. 		//PPRE1【APB1】:对应bit8-bit10:进行二分频（100)
    42. 		//PPRE2【APB2】:对应bit11-bit13:不分频（000）
    43. 		//AHB和APB2未分频，APB1被2分频
    44. 		//所以最终：AHB和APB2都是72MHZ，APB1是36MHZ
    45. 		//第一步:先置0
    46. 		rRCC_CFGR=(~((0x0f<<4) | (0x07<<8) | (0x07<<11)));
    47. 		//等价于:rRCC_CFGR=(~(0x3ff<<4));
    48. 		//第二步：置1
    49. 		rRCC_CFGR=(((0x0<<4) | (0x04<<8) | (0x0<<11)));
    50.
    51.
    52. 		//五、设置SHE为输入时钟，同时HSE不分频
    53. 		//选择HSE作为PLL输入并且HSE不分频
    54. 		//设置为输入时钟:bit16
    55. 		//设置为不分频：bit17
    56. 		//第一步:先置0
    57. 		rRCC_CFGR &=(~((1<<16) | (1<<17)));
    58. 		//第二步：置1,bit16
    59. 		rRCC_CFGR |= ((1<<18) | (0<<17));
    60.
    61.
    62. 		//六、设置PLL倍频系数
    63. 		//9分频：0111：0x07
    64.
    65. 		rRCC_CFGR &=(~(0x0f<<18));//清零bit18-bit21
    66. 		rRCC_CFGR |= (0x07<<18);//设置为9倍频
    67.
    68. 		//七、打开PLL开关
    69. 		rRCC_CR |= (1<<24);
    70.
    71.
    72. 		//八、等待开启PLL开启成功
    73. 		do{
    74.
    75. 			Rcc_CR_PLL_Ready=rRCC_CR & (1<<25);//检测第25位是否为1
    76. 			faultTime++;
    77. 		}while((faultTime<0x0fffffff) && (Rcc_CR_PLL_Ready==0));
    78.
    79. 		if((rRCC_CR & (1<<25)) == (1<<25)){
    80. 					//到这里说明PLL已经稳定，可以用了，下面可以切换成外部时钟了
    81.
    82. 					//九、切换成PLL
    83. 					rRCC_CFGR &=(~(0x03)<<0);
    84. 					rRCC_CFGR |=(0x10<<0);
    85.
    86. 				//十、判断切换成PLL是否成功
    87. 				do{
    88. 					RCC_CF_SWS_PLL=rRCC_CFGR & (0x03<<2);//读出bit2-bit3
    89. 					faultTime++;
    90. 					//0x02<<2:表示此时转换成PLL
    91. 				}while((faultTime<0x0fffffff) && (Rcc_CR_PLL_Ready!=(0x02<<2)));
    92.
    93. 				//十一、此时PLL转换成功
    94. 				if((rRCC_CFGR & (0x03<<2))==(0x02<<2)){
    95.
    96. 					//到这里我们的时钟整个就设置好了，可以结束了
    97. 				}else{
    98. 					//到这里说明PLL输出作为PLL失败
    99. 					while(1);
    100. 				}
    101. 		}
    102. 		else{
    103. 			//到这里说明PLL启动时出错了，PLL不能稳定工作
    104. 			while(1);
    105. 		}
    106. 	}else{//超时，或者未准备好，此时HSE不可以使用
    107. 		while(1);
    108. 	}
    109.
    110. }
    111.

    三、问题解决

    1.我们想要让led快速闪3下，然后换成72MHZ的频率接着闪

    1. void delay(){
    2. 	unsigned int i=0,j=0;
    3. 	for(i=0;i<1000;i++){
    4. 		for(j=0;j<2000;j++){
    5. 		}
    6. 	}
    7. }
    8.
    9. void led_init(){
    10. 	rRCC_APB2ENR = 0x00000008;
    11.
    12. 	rGPIOB_CRH = 0x33333333;
    13. 	rGPIOB_ODR = 0x0000ff00;//全灭
    14.
    15. }
    16. void led_flash(void){
    17. 	unsigned int i=0;
    18. 	for(i=0;i<3;i++){
    19. 		rGPIOB_ODR = 0x00000000;//全亮
    20. 		delay();
    21. 		rGPIOB_ODR = 0x0000ff00;//全灭
    22. 		delay();
    23. 	}
    24. }
    25. void main(void){
    26. 	led_init();
    27. 	led_flash();
    28. 	Set_SysClockTo72M();
    29. 	led_flash();
    30. }

    但是实际上并无法实现，只能在闪烁完3次后就熄灭。

    2.问题解决

    led初始化时，默认是全亮的

    1.degger方法

    把点亮led灯的函数加到clock中去，看看代码运行到哪里不会亮

    2.判断超时变量的初始化

    因为我们多次使用到超时变量，则每一个进入do-while循环之前要重新置0

    3.出错点
