数字电路基础

三种基本的逻辑表达式

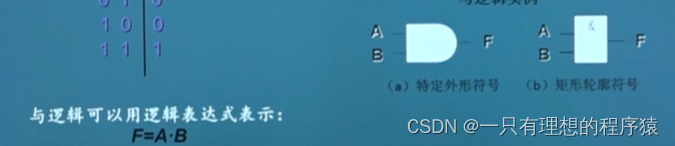

与逻辑表达式及常用外形符号

在这里插入图片描述
特定外形符号经常使用

或逻辑表达式及常用外形符号

在这里插入图片描述

非逻辑表达式及外形符号

在这里插入图片描述

与或非基本逻辑关系波形

在这里插入图片描述

逻辑代数的公式和规则

在这里插入图片描述
分配律：
A + BC = (A+B)(B+C)
解释：A 或上 B与C 的值等于 A 或 B 的值与上 B或C的值
证明：

右侧展开：AA + AC + AB + BC
重叠律 A + AC + AB + BC
自等律 A1 + AC + AB + BC
A(1 + B + C) + BC
01 律 A + BC

逻辑代数中的特殊定律

迪摩根定律
在这里插入图片描述
定律可以通过真值表进行证明

化简公式

在这里插入图片描述

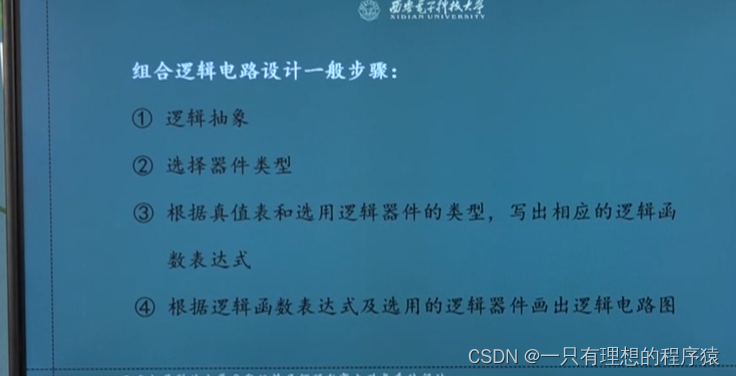

组合逻辑电路

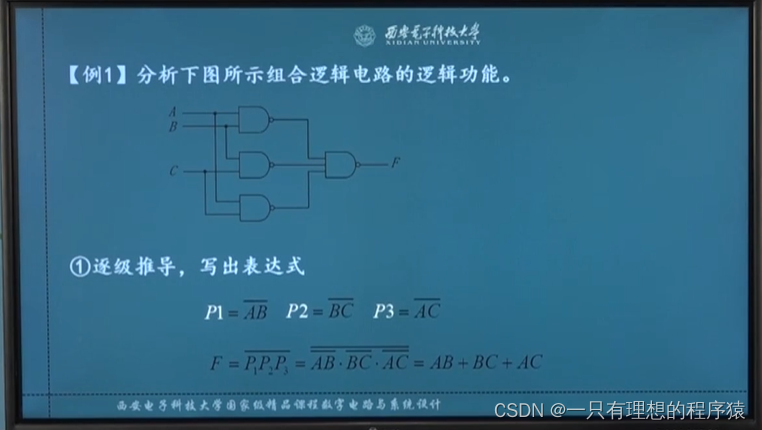

逻辑电路分析步骤：
在这里插入图片描述

异或和或符号还有与符号

电路功能：
加法器
当ai bi ci 为0时，相加和为0，所以ci+1 和si 全为0
当ai bi ci 为 0 0 1时，相加和为1，不产生进位，si 为1
当ai bi ci 为 0 1 1时，相加和为2，产生进位，si进位后变成0，ci+1 变为1
当ai bi ci 为 1 1 1 时，相加和为3，进位后，ci+1 为1 si 为1
