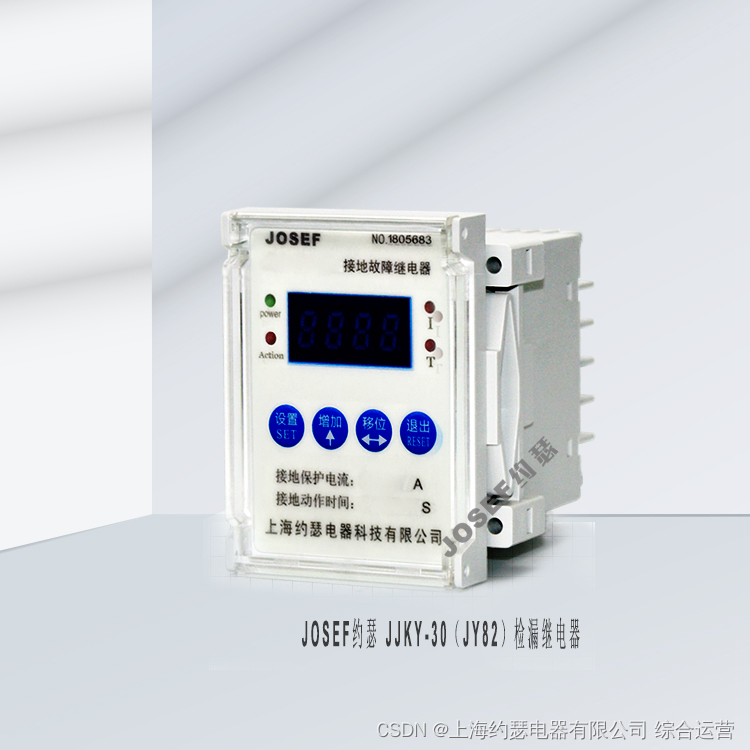

JOSEF约瑟 JJKY-30（JY82）检漏继电器 面板安装 0.1-50A 380V配零序互感器

JJKY-30检漏继电器（以下简称继电器）适用于交流电压至660V或更高的TN、TT、和IT系统，频率为50Hz。通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流。

系列型号：

JY82A检漏继电器
JY82B检漏继电器
JY82-380/660检漏继电器
JY82-IV检漏继电器
JY82-2P检漏继电器
JY82-2/3检漏继电器
JJKY检漏继电器
JD型检漏继电器
JY82-IV;JY82J
JY82-II;JY82-III
JY82-1P;JY82-2PA;JY82-2PB
JJB-380;JJB-380/660
JD-127V/127V;JD-380V/380V;
JD-660V/660V;JD-1140V
KXL-2N;KXL-IV;KXL-1V
KXL-1N；KXL-2NA；KXL-2NB
KDJ-380V;KDJ-660V
KDJ-380V/380V;KDJ-660V/660V
JJKY-30;JJKY-30Ⅱ;JJKY-30Z

一、产品概述
JJKY-30检漏继电器（以下简称继电器）适用于交流电压至660V或更高的TN、TT、和IT系统，频率为50Hz。通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流。该继电器与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用，可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。派生多个型号，前缀如HLJ、RLJ、ULJ系列等型号，实际为同类产品。其在电力系统中起着非常重要的作用，是保证供电可靠性的基础。
二、产品用途
本漏电保护继电器体积小、安装使用方便、动作可靠、连续供电稳定且操作简易。能适应各地用户，可以用来对线路进行接地故障保护，主要用来防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电解除提供间接接触保护。
漏电继电器可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用，也可配备蜂鸣器、信号灯等各种声光器件结合组成漏电报警装置。有复位、指示、报警、复位等功能。
它适用于电源系统中心点直接接地或不直接接地的高、低压配电系统。是安全使用的网改产品。该继电器的动作时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护，*可替代过去LLJ-□F（S）、LLJ-□H（S）、JD1及JD3系列漏电继电器。
三、产品参数

电压额定值：额定电压AC380V、AC660V、AC690V、AC1140V。
工作电压值：DC24V、AC110V、AC127V、AC220V、AC380V。还可根据客户要求定制。
电源电压允许变动范围：电压变动为额定电压0.7至1.3倍或宽电源电路。
额点电流值：16A、25A、32A、40A、63A、80A、100A、125A、200A、250A、320A、400A、630A、800A、1000A、1500A、1600A、2000A。非标额点电流也可以定做。

漏电动作电流：常规或用户自定义，也可50-500mA分挡或可调。
漏电不动作电流：漏电动作电流一半。
漏电动作时间：延时型 0.2-2S。
快速型≤0.1S 。

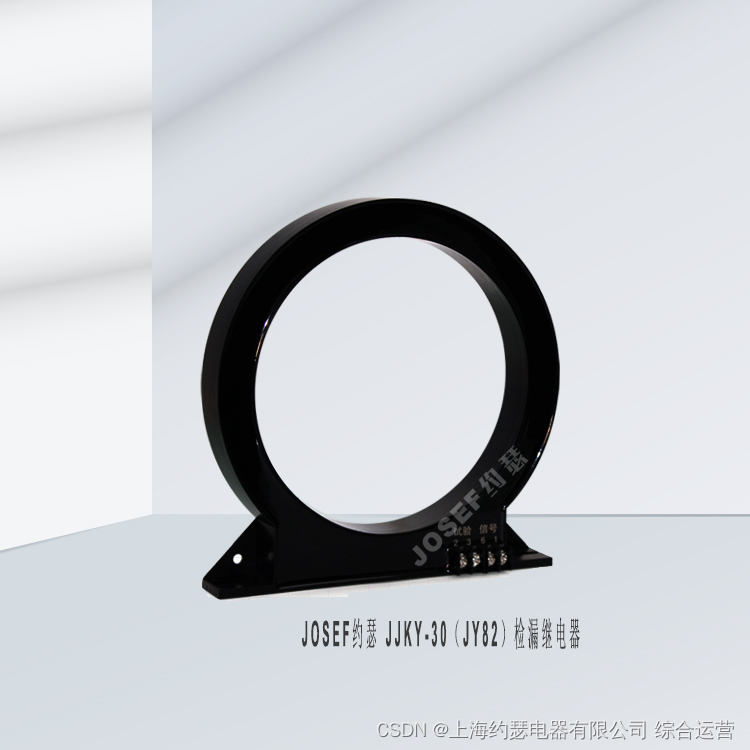

互感器孔径圆形（L型）：M25、M45、M75、M100、M150、M160、M220。
矩形方型（跑道式）：45160、45220、45260、45320、45*450等。
输出触点形式：一开一闭。
其它参数
触点容量：继电器输出触点能断开不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W；电压不大于250V的交流电路为50VA。继电器可长期接通5A。
功率消耗：额定电压下均不大于5W。
环境温度：-10℃~+50℃。
介质强度 继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V（有效值）交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。
绝缘电阻：继电器各导电端子连在一起对外露的非金属部分和外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不大于300MΩ。
电寿命：继电器触点接点接于规定容量的电路负荷中，电寿命为100000次。
四、工作原理
该继电器是电子式电流动作型漏电继电器，主要由零序电流互感器、电子线路、试验回路及出口继电器组成其工作原理如下： 接线如图（1），穿入主线路的零序互感器，在主线路没有漏电的情况下，矢量和等于零或极微，当主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号，零序电流互感器的电路发生对地漏电时iA+iB+iC≠0。送入主机进行放大后，检测漏电流是否超过整定值，并把结果送入执行机构来执行。此时零序电流互感器会产生一个感应信号，此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。试验回路由电阻与按钮等元件组成，按下试验按钮，有一电流流过互感器，相当于主线路有漏电电流，指示灯亮，出口继电器就应能动作。按下复归按钮，灯灭，出口继电器返回。
五、订货需知
产品额定电流、漏电电流、互感器孔径。额定电压及工作电压。若需要延迟，得注明时间。

JJKY-30;JJKY-30Ⅱ;JJKY-30Z检漏继电器

漏电继电器系列：具有功率方向型漏电保护功能，可与真空少油及SF6矿用一般型配电开关或真空断路器配合，用于3-10KV级中型点不接地系统中。

电流继电器系列：采用COMOS集成电路进行运算和比较，具有精度高、防抖动、整定范围宽、动作速度快、返回系数高、功耗低的特点。

时间继电器系列：适用于电网供电系统中，作为变压器、电机等主设备以及输配电系统中出现过负荷短路故障时，能按预定动作，并发出信号或跳闸切除故障部分，保护输电系统。
