• Zabbix监控系统详解2：基于Proxy分布式实现Web应用监控及Zabbix 高可用集群的搭建

    文章目录

    1. zabbix-proxy的分布式监控的概述

    在这里插入图片描述

    1.1 分布式监控的主要作用

    1. 分担 server 的集中式压力；

    2. 解决多机房之间的网络延时问题。

    1.2 监控数据流向

    在这里插入图片描述

    1.3 构成组件

    1.3.1 zabbix-server

    整个监控体系中最核心的组件，它负责接收客户端发送的报告信息，所有配置、 统计数据及操作数据都由它组织。

    1.3.2 Database

    所有配置信息和zabbix收集到的数据都存储在数据库中。

    1.3.3 zabbix-proxy

    用于分布式系统中，可以代理zabbix-server的功能，减轻server的压力。

    1.3.4 zabbix-agent

    客户端软件，装在被监控主机上，用于采集监控数据，并把采集到的的数据发送给proxy或者server。

    1.3.5 web 界面

    web界面可以让用户随时随地都能够轻松的访问到zabbix，是zabbix-server的一部分，通常跟server运行在同一台物理机上

    2. 部署zabbix代理服务器

    在这里插入图片描述

    2.1 前置准备

    zabbix-server	192.168.67.100
zabbix-agent01	192.168.67.101
zabbix-agent02	192.168.67.102
zabbix-proxy	192.168.67.103

    • 1
    • 2
    • 3
    • 4
    systemctl stop firewalld
setenforce 0

    • 1
    • 2

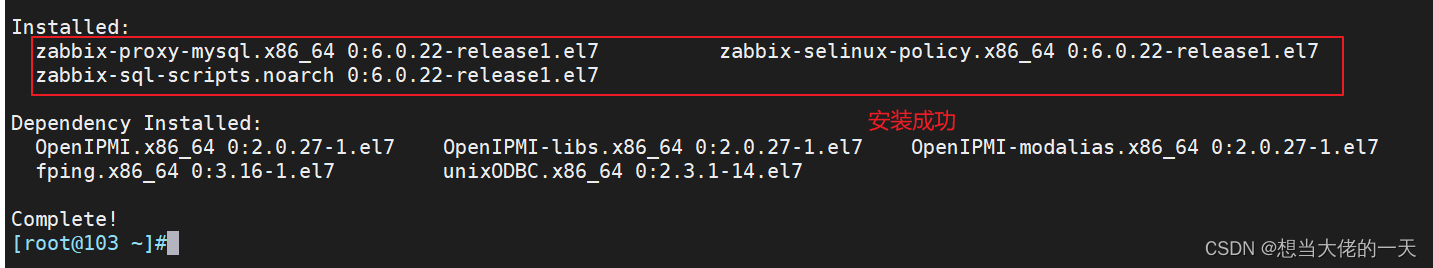

    2.2 配置 zabbix 的下载源，安装 zabbix-proxy

    rpm -ivh https://repo.zabbix.com/zabbix/6.0/rhel/7/x86_64/zabbix-release-6.0-4.el7.noarch.rpm
sed -i 's#https://repo.zabbix.com#https://mirrors.aliyun.com/zabbix#' /etc/yum.repos.d/zabbix.repo

yum install -y zabbix-proxy-mysql zabbix-sql-scripts zabbix-selinux-policy

    • 1
    • 2
    • 3
    • 4

    在这里插入图片描述

    2.3 部署数据库并导入zabbix相关文件

    #配置 Mariadb yum源
cat > /etc/yum.repos.d/mariadb.repo << EOF
[mariadb]
name = MariaDB
baseurl = http://mirrors.aliyun.com/mariadb/yum/10.5/centos7-amd64/
gpgkey = http://mirrors.aliyun.com/mariadb/yum/RPM-GPG-KEY-MariaDB
gpgcheck = 1
enabled=1
EOF

#安装mariaDB
yum install -y mariadb-server mariadb

#启动
systemctl enable --now mariadb

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15

    在这里插入图片描述

    #初始化数据库
mysql_secure_installation
分别输入 回车 -> n -> Y (设置root密码，如abc123) -> 后面一路 Y

mysql -u root -pabc123

    • 1
    • 2
    • 3
    • 4
    • 5

    在这里插入图片描述

    #创建数据库并指定字符集
create database zabbix_proxy character set utf8 collate utf8_bin;

#创建 zabbix 数据库用户并授权
grant all on zabbix_proxy.* to 'zabbix'@'localhost' identified by 'zabbix';
grant all on zabbix_proxy.* to 'zabbix'@'%' identified by 'zabbix';

flush privileges;
#刷新权限

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9

    在这里插入图片描述

    #导入数据库信息
rpm -ql zabbix-sql-scripts 		#查询 sql 文件的位置

cat /usr/share/zabbix-sql-scripts/mysql/proxy.sql | mysql -uroot -pabc123 zabbix_proxy

    • 1
    • 2
    • 3
    • 4

    2.4 编辑zabbix-proxy的配置文件并启动服务

    #修改 zabbix-proxy 配置文件
vim /etc/zabbix/zabbix_proxy.conf

#修改以下项
Server=192.168.67.100				#32行，指定 zabbix 服务端的 IP 地址
Hostname=zbx-proxy					#42行，指定当前 zabbix 代理服务器的主机名
DBPassword=zabbix					#194行，指定当前数据库 zabbix 用户的密码

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7

    在这里插入图片描述
    在这里插入图片描述

    #启动 zabbix-proxy
systemctl enable zabbix-proxy --now;systemctl status zabbix-proxy

    • 1
    • 2

    在这里插入图片描述

    2.5 在所有主机上配置 hosts 解析

    cat > /etc/hosts << EOF
192.168.67.100 zbx-server
192.168.67.101 zbx-agent01
192.168.67.102 zbx-agent02
192.168.67.103 zbx-proxy
EOF

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6

    在这里插入图片描述

    2.6 在 Web 页面配置 agent 代理

    点击左边菜单栏【配置】中的【动作】，勾选自动注册规则，点击 禁用
点击左边菜单栏【配置】中的【主机】，勾选原有的客户端主机，点击 删除

    • 1
    • 2

    在这里插入图片描述
    在这里插入图片描述

    点击左边菜单栏【管理】中的【agent代理程序】，点击【创建代理】
【agent代理程序名称】输入 zbx-proxy
【系统代理程序模式】选择 主动式
【代理地址】输入 192.168.67.103
点击 【添加】

    • 1
    • 2
    • 3
    • 4
    • 5

    在这里插入图片描述
    在这里插入图片描述

    2.7 在客户端修改 agent2 配置文件

    #更改所有客户端
vim /etc/zabbix/zabbix_agent2.conf
......
Server=192.168.67.103		#80行，指定 zabbix 代理服务器的 IP 地址
ServerActive=192.168.67.103:10051	#120行，指定 zabbix 代理服务器的 IP 地址

    • 1
    • 2
    • 3
    • 4
    • 5

    在这里插入图片描述
    在这里插入图片描述

    2.8 在 Web 页面添加客户端主机

    #zbx-agent01
点击左边菜单栏【配置】中的【主机】，点击【创建主机】
【主机名称】输入 zbx-agent01
【可见的名称】输入 zbx-agent01
【模板】搜索 Linux ，选择 Linux by Zabbix agent
【群组】选择 Linux server
【Interfaces】选择 客户端，【IP地址】输入 192.168.2.102，【端口】输入 10050
【由agent代理程序监测】选择 zbx-proxy
点击 【添加】

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9

    在这里插入图片描述

    在这里插入图片描述
    在这里插入图片描述

    2.9 分别在客户端和代理服务器上重启服务

    systemctl restart zabbix-agent2

systemctl restart zabbix-proxy

    • 1
    • 2
    • 3
    等待一段时间后，点击左边菜单栏【配置】中的【主机】刷新，查看客户端主机监控状态正常

    • 1

    在这里插入图片描述

    2.10 在代理服务器查看日志

    tail -f /var/log/zabbix/zabbix_proxy.log

    • 1

    在这里插入图片描述

    3. 部署 Zabbix 高可用集群

    在这里插入图片描述

    3.1 前置准备

    zabbix-server01	192.168.67.100
zabbix-server02	192.168.67.103
zabbix-agent01	192.168.2.101
zabbix-agent02	192.168.2.102

    • 1
    • 2
    • 3
    • 4

    3.2 服务端配置

    zabbix-server01和zabbix-server02都要部署zabbix服务端，详情见Zabbix监控系统详解1 ：zabbix服务部署、自定义监控项、自动发现与自动注册

    默认情况下，HA 是关闭的。

    HA 部分的配置在配置文件的最下面：High availability cluster parameters 部分。

    3.2.1 配置主节点 zabbix-server

    在这里插入图片描述

    #主节点 Zabbix Server 配置
vim /etc/zabbix/zabbix_server.conf
......
DBHost=192.168.67.100
DBName=zabbix
DBUser=zabbix
DBPassword=zabbix
......
HANodeName=zbx-server01					#设置为当前节点主机名
NodeAddress=192.168.67.100:10051			#设置为节点IP


systemctl restart zabbix-server

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13

    在这里插入图片描述
    在这里插入图片描述

    在这里插入图片描述
    在这里插入图片描述

    #主节点给数据库授权远程登录权限
mysql -uroot -pabc123

    • 1
    • 2
    GRANT all ON zabbix.* TO 'zabbix'@'%' IDENTIFIED BY 'zabbix';
FLUSH PRIVILEGES;

    • 1
    • 2

    在这里插入图片描述

    3.2.2 配置备节点 Zabbix Server

    在这里插入图片描述

    #备节点 Zabbix Server 配置
vim /etc/zabbix/zabbix_server.conf
......
DBHost=192.168.67.103 #87
DBName=zabbix #99
DBUser=zabbix #115
DBPassword=zabbix #123
......
HANodeName=zbx-server02
NodeAddress=192.168.67.103:10051

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10

    在这里插入图片描述
    在这里插入图片描述

    systemctl restart zabbix-server

    • 1

    3.2.3 主备节点添加监控主机

    主备配置文件基本相同，以下以主服务器为例

    点击左边菜单栏【配置】中的【主机】，点击【创建主机】

    • 1

    在这里插入图片描述

    【主机名称】输入 zbx-agent01
【可见的名称】输入 zbx-agent01-192.168.67.101
【模板】搜索 Linux ，选择 Linux by Zabbix agent
【群组】选择 Linux servers
【Interfaces】点击添加 客户端
【IP地址】输入 192.168.67.101

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6

    在这里插入图片描述
    在这里插入图片描述

    3.2.4 查看高可用集群状态

    打开Web页面
选择报表-->系统信息
查看高可用集群项是否已经启用

    • 1
    • 2
    • 3

    在这里插入图片描述

    在这里插入图片描述

    3.3 配置客户端

    3.3.1 修改agent01和agent02的配置文件

    需要在agent配置文件中将所有的Server节点地址配置到Server和ServerActive中

    vim /etc/zabbix/zabbix_agent2.conf
......
Server=192.168.67.100,192.168.67.101,192.168.67.102,192.168.67.103
ServerActive=192.168.67.100;192.168.67.101;192.168.67.102;192.168.67.103
#注意，ServerActive 的连接符是‘;’ ，而不是‘,’

    • 1
    • 2
    • 3
    • 4
    • 5

    在这里插入图片描述

    在这里插入图片描述
    在这里插入图片描述

    在这里插入图片描述

    systemctl restart zabbix-agent2.service

    • 1

    3.3.2 查看Web页面

    在这里插入图片描述
    在这里插入图片描述

    4. 故障切换测试

    当zabbix监控主服务器挂掉时，观察能否自动故障切换

    4.1 模拟server01节点出现故障,观察Web前端页面

    #切换到zabbix-server01
systemctl stop zabbix-server

    • 1
    • 2

    在这里插入图片描述

    4.2 观察是否成功故障切换

    在这里插入图片描述
    在这里插入图片描述
