新华三辅导笔记

一、需要用到的软件
二、计算机网络概述
- 1、计算机网络的定义和基本功能
- - （1）什么是计算机网络
  - （2）计算机网络的基本功能
- 2、
- - （1）局域网、城域网和广域网（范围划分）
  - （2）网络的拓扑结构
- 3.衡量计算机网络的主要指标
三、OSI参考模型与TCP/IP模型
- 1.OSI参考模型
- - （1）OSI参考模型层次结构
  - （2）数据封装与解封装
- 2.TCP/IP模型
四、
- 1.IP相关信息
五、VLAN技术
- 1.广播风暴
- 2.配置VLAN
六、链路聚合
- 1.链路聚合简介
- - （1）链路聚合的作用
- 2.链路聚合的基本配置
七、DHCP技术
- 1.DHCP简介
- 2.DHCP服务器
八、IP路由原理
- 1.什么是路由
- 2.路由表的构成
- 3.路由的来源
- 4.路由度量值（Meric）
九、直连路由和静态路由
- 1.直连路由
- 2.静态路由
十、
实验

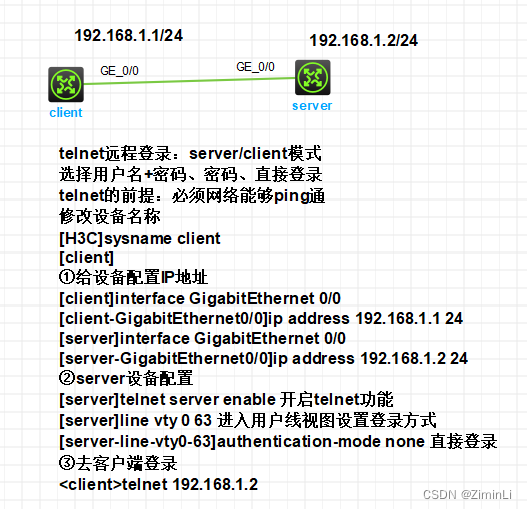

- 1.telnet远程登录
- 2.链路聚合
- 3.配置DHCP

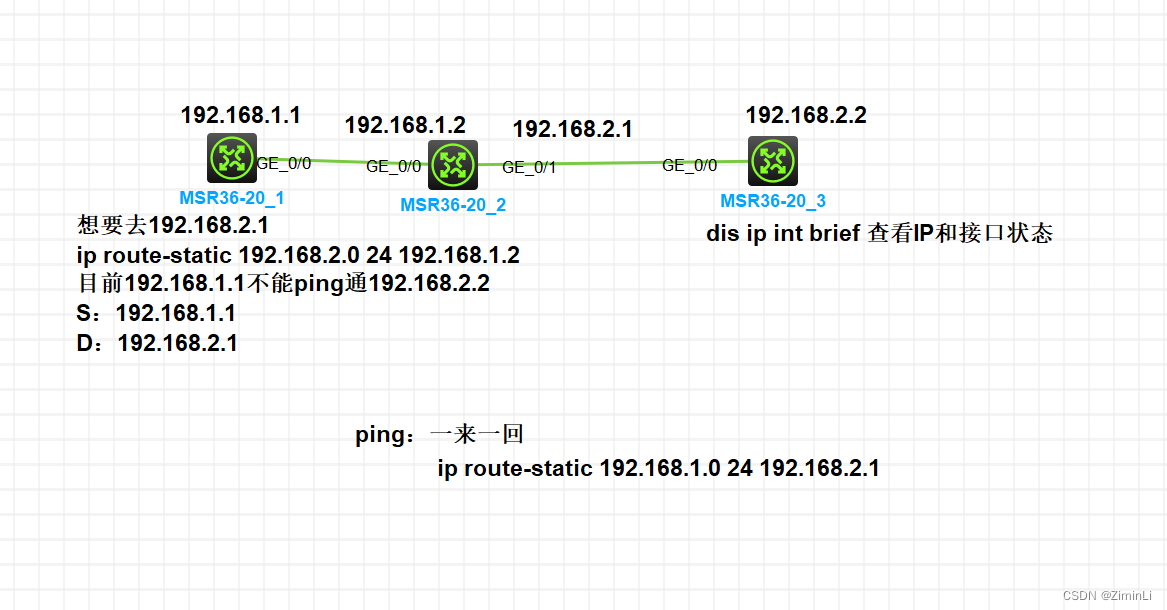

- 4.直连路由
- 5.静态路由
- 6.传输文件

一、需要用到的软件

H3C—virbox
xshell或者CRT

二、计算机网络概述

1、计算机网络的定义和基本功能

（1）什么是计算机网络

计算机网络是一组自制计算机互联的集合

（2）计算机网络的基本功能

综合信息服务——医疗、点外卖、买票······
分布式处理与负载均衡
资源共享

2、

（1）局域网、城域网和广域网（范围划分）

LAN（Local Area Network） 局域网
MAN（Metropolitan Area Network） 城域网
WAN（Wide Area Network） 广域网
广域网>城域网>局域网（常用）

（2）网络的拓扑结构

环型
星型（容易造成单点故障）
树型
全网状（最稳定，信息量大）
部分网状（最常用）

3.衡量计算机网络的主要指标

带宽（bandwidth）
描述在一定时间范围内能够从一个节点传送到另一个节点的数据量
通常以bps为单位
例如以太网带宽为10Mbps，快速以太网为100Mbps
延迟（delay）
描述网络上数据从一个节点传送到另一个节点所经历的时间
延迟包含哪几种：
传播延迟；交换延迟；队列延迟；介质访问延迟

三、OSI参考模型与TCP/IP模型

1.OSI参考模型

OSI参考模型定义了网络中设备所遵守的层次结构
分层结构的优点：
开放的标准化接口
多厂商兼容性
易于理解、学习和更新协议标准
实现模块化工程，降低了开发实现的复杂度
便于故障排除

（1）OSI参考模型层次结构

⑦应用层
⑥表示层：数据加密
⑤会话层
④传输层：数据段传输-----TCP/UDP协议
③网络层：数据包传输-----路由器、三层交换机
②数据链路层：数据帧传输-----二层交换机
①物理层：比特流传输------集线器（HUB）、猫、中继器

（2）数据封装与解封装

封装⑦-①
解封装①-⑦
二进制的数据流

2.TCP/IP模型

（1）TCP/IP模型的层次结构

④应用层：相当于OSI参考模型的应用层、表示层和会话层
③传输层：相当于OSI参考模型的传输层
②网络层：相当于OSI参考模型的网络层
①网络接口层：相当于OSI参考模型的物理层和数据链路层

（2）网络层

负责将数据包送达正确的目的
数据包的路由
路由的维护
主要协议
IP
ICMP（包含两个命令：ping-测试网络连通性、tracert-路径追踪）
IGMP

（3）传输层

主要协议
TCP（可靠的，面向连接）
UDP（不可靠，面向无连接）

（4）应用层

负责处理特定的应用程序细节
远程访问
资源共享
主要协议
Telnet（端口号23）
FTP/TFTP（端口号20数据连接、21控制连接）
SSH（端口号22）
HTTP（端口号80）

（5）网络接口层

负责处理与传输介质相关的细节
物理线路和接口

四、

用户视图-----不能进行配置的添加
system-view 用户视图切换到系统视图
System View：return to User View withCtrl+Z
[H3C]系统视图-----可以进行配置的添加

1.IP相关信息

（1）IP及其相关协议

协议号6 TCP
协议号17 UDP

（2）IP地址格式和表示方法

IP的组成：网络号+主机号 32位的二进制
一共分为4段，每一段由8位二进制数组成
书写方式：点分十进制 192.168.1.1
8位二进制.8位二进制.8位二进制.8位二进制

（3）IP地址的分类

A类 0-127.255.255.255/255.0.0.0-8（子网掩码）
B类 128-191.255.255.255/255.255.0.0-16（子网掩码）
C类 192-223.255.255.255/255.255.255.0-24（子网掩码）
D类 224
E类保留使用
子网掩码标识哪一部分是网络号，哪一部分是主机号
特殊IP：
127.0.0.0-127.255.255.255 测试使用的
192.168.1.0 子网掩码24 主机位全0—网络地址
192.168.1.255 主机位全1—广播地址
计算可用主机IP：
假设有N个主机位：2的N次方-2（全0和全1）
子网划分，NAT技术（缓解IPV4地址不够用）
子网划分后IP的组成部分：网络号+子网号+主机号（32）
子网掩码必须是连续的
子网号怎么来的：借主机号来的
子网划分后子网掩码=网络位+子网位
子网位计算：
假设有W个子网位：2的W次方
2的W次方-2>=8

五、VLAN技术

集线器
交换机：可以隔离冲突域，所有的接口处于同一广播域
路由器：一个接口是一个广播域，隔离广播域

1.广播风暴

交换机收到广播帧的处理：
会从所有端口转发出去（除了接收广播帧的端口）

设备发出的广播帧在广播域中传播，占用网络带宽，降低设备性能

2.配置VLAN

VLAN：虚拟局域网
作用：可以隔离广播域。
vlan编号范围：0-4096，设备当中默认是由vlan1的
vlan的划分方式：基于端口；基于协议的；基于MAC；基于子网的
vlan的配置：
①创建vlan10
[H3C]vlan 10
[H3C-vlan10]quit
[H3C]vlan 20
[H3C-vlan20]
[H3C]interface g1/0/1 进入端口
[H3C-GigabitEthernet1/0/1]port access vlan 10 把vlan10加入到端口1/0/1
[H3C]interface g1/0/2
[H3C-GigabitEthernet1/0/2]port access vlan 20 把vlan10加入到端口1/0/2

[H3C-GigabitEthernet1/0/2]port trunk permit vlan 10 20
[H3C-GigabitEthernet1/0/2]display vlan
Total VLANs: 3
The VLANs include:
1(default), 10, 20
[H3C]
trunk端口的特点：只能允许一个vlan不带标签通过，可以允许多个vlan通过
access端口的特点：只能允许一个vlan通过
hybird端口的特点：可以允许多个vlan不带标签通过

六、链路聚合

1.链路聚合简介

（1）链路聚合的作用

特点：

增加链路带宽
提供链路可靠性

2.链路聚合的基本配置

创建聚合端口
将以太网端口加入聚合组

[H3C]interface Bridge-Aggregation 1
[H3C-Bridge-Aggregation1]qu
[H3C]interface g1/0/1
[H3C-GigabitEthernet1/0/1]port link-aggregation group 1
[H3C]interface GigabitEthernet 1/0/2
[H3C-GigabitEthernet1/0/2]port link-aggregation group 1

七、DHCP技术

1.DHCP简介

DHCP是Dynamic Host Configuration Protocol（动态主机配置协议）的缩写
DHCP采用客户端/服务器模式，服务器负责集中管理，客户端向服务器提出配置申请，服务器根据策略返回相应配置信息
DHCP报文采用UDP封装。服务器所侦听的端口号是67，客户端的端口号是68

2.DHCP服务器

启用DHCP服务：dhcp enable
创建DHCP地址池：dhcp server ip-pool 1
配置动态分配的IP地址范围：network 网段 mask 掩码
设置网关：gateway-list ip

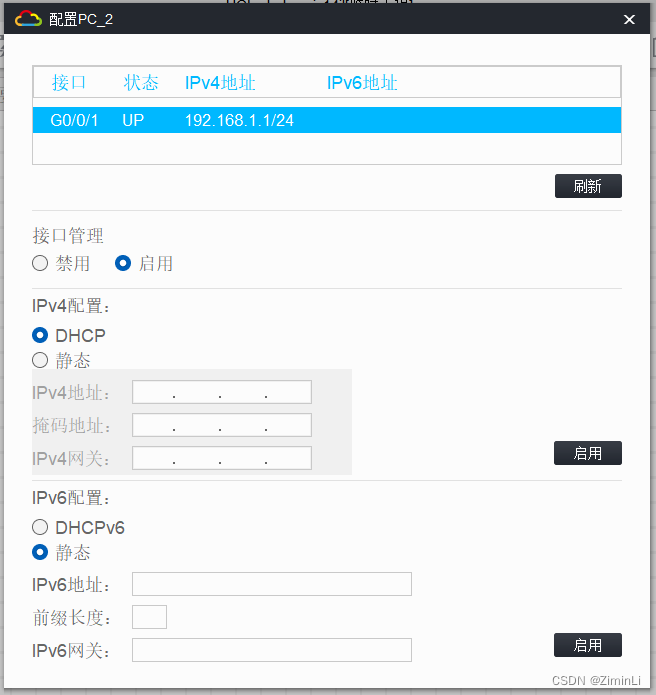

客户端：打开DHCP功能

[H3C]dhcp enable
[H3C]dhcp server ip-pool 1
[H3C-dhcp-pool-1]network 192.168.1.0 mask 255.255.255.0
[H3C-dhcp-pool-1]gateway-list 192.168.1.254
[H3C]int g0/0
[H3C-GigabitEthernet0/0]ip address 192.168.1.254 24
