【【萌新的FPGA学习之Vivado下的仿真入门-2】】

萌新的FPGA学习之Vivado下的仿真入门-2

我们上一章大概了解了我们所需要进行各项操作的基本框架对于内部实现其实一知半解
我们先从基本的出发但从FPGA 了解一下 vivado下的仿真入门正好帮我把自己的riscV 波形拉一下

行为级仿真
step1: 进入仿真界面：SIMULATION->单击 Run Simulation->单击 Run Behavioral Simulation。

在这里插入图片描述

Step2:设置仿真时间，仿真时间为 1000ms。计算机 CPU 会模拟 FPGA 的运行，1000ms 运行来说通常需要几分钟时间。具体时间和 CPU 的配置有很大关系。
为了观察波形的便利，我们可以点击窗口选择float
在这里插入图片描述

当我们需要添加观察指定波形时，我们可以选择想要实现的信号单击add to wave window

在这里插入图片描述

综合 Synthesis
综合并查看报告
综合完成之后可以点击查看报告看资源的利用情况
在这里插入图片描述

我们可以通过报告查看资源的整体占用率

在这里插入图片描述

综合时序仿真
在这里插入图片描述

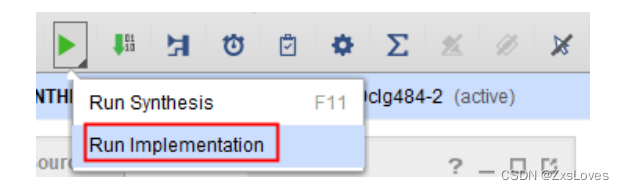

接下来我们可以执行Implementation
执行并查看报告
在这里插入图片描述

执行运行完毕后再次点击
在这里插入图片描述

查看执行完毕的报告并且可以点开Table 看到具体使用资料的情况
在这里插入图片描述
