VSCode『SSH』连接服务器『GUI界面』传输

前言

最近需要使用实验室的服务器训练带有 GUI 画面的 AI 算法模型（pygame），但是我是使用 SSH 连接的，不能很好的显示模型训练的效果画面，所以下面将会讲解如何实现 SSH 连接传输 Linux GUI 画面的

注：我们没有采用直接在 Linux 上搭建远程桌面，是因为我们平时跑模型极少需要用到 GUI，并且安装远程桌面可能影响性能，因此采用上述方式来解决问题

操作系统：Windows 11（本地机） Ubuntu 20.04（远程机）

本文最终效果就是在 VS Code 的 Remote-SSH 连接到服务器显示服务器端 GUI 画面

客户端配置

SSH配置

配置 VS Code 的 Remote-SSH 需要用到的 .ssh\config 文件

Host 主机名
    HostName 域名或IP
    User 用户名
    Port SSH的端口
    IdentityFile ~/.ssh/id_rsa
    ForwardX11 yes
    ForwardX11Trusted yes
1
2
3
4
5
6
7

重点是下面这两行

    ForwardX11 yes
    ForwardX11Trusted yes
1
2

VcXsrv

官网下载：VcXsrv Windows X Server download | SourceForge.net

安装完会出现XLaunch在菜单中，这就是我们需要的所谓XServer软件

服务端配置

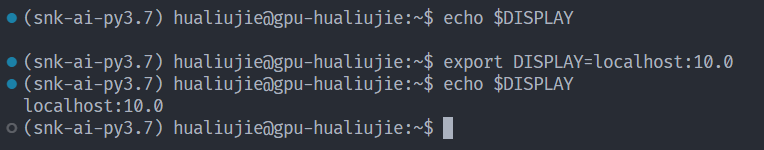

配置 $DISPLAY 为 10.0

# 显示
echo $DISPLAY
# 配置
export DISPLAY=localhost:10.0
1
2
3
4

开始运行

VcXsrv

开始运行 XLaunch，然后 Display number 需要填写上面我们设定的 $DISPLAY 的值（10），最后勾选Disable access control，其它按默认即可

VSCode

我们连接服务器之后输入如下代码

xeyes
1

但是之后我出现了如下问题 Error: Can't open display: localhost:10.0，解决方案如下

export DISPLAY=localhost:10.0 里面的 localhost 需要替换为 Windows 主机的 IP，命令行输入 ipconfig 即可获取 IP

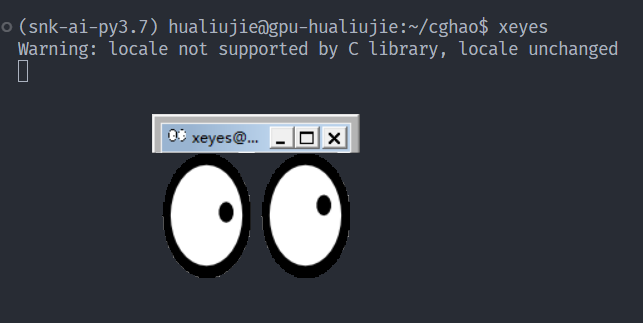

最后我们输入 xeyes 我们应该就可以看到如下测试画面

下面我再随便编写个 pygame 的游戏界面作为测试，大功告成

参考文章

当通过 VS Code 的 Remote-SSH 连接到服务器时如何显示服务器端 GUI（以 Windows 本地 → Ubuntu 远程为例） - 知乎 (zhihu.com)

解决VScode远程服务器时opencv和matplotlib无法直接显示图像的问题_郭庆汝的博客-CSDN博客

【Linux】解决ssh连接终端无GUI无法显示python图像【服务器】_moba远程服务器plt.show_Jack Lin的博客-CSDN博客
