项目（补充2）：智慧教室

使用软件：

1.BmCvtST.exe     这是stm32Cubemx工程下的带三方软件。存在STemWin中。

作用：    图片变成.c文件格式。

2.CodeBlock

3.模拟器工程（具体请看上一节）

一。emWin环境的搭建

1.codeBlock下载

开源免费。

2.使用stm的Cubemx提供的作图软件

（1）在C盘下找到第三方的固件库，旁边有个ST文件夹

注意：我在下载cubemx为默认的路径

（2）STemWin中的Soft提供了绘图的软件

（3）SeggerEval_WIN32_MSVC_MinGW_GUI_V544的使用（模拟器）

注意模拟器要与作图器版本兼容

1.判断方法：

双击打开上述html，观察最新版本是哪一个。

是v5.44，所以去下载同样的版本。

2.模拟器下载方式

1. 下载地址 SEGGER - The Embedded Experts - Downloads - emWin

（4）解释上述三个软件的作用

仿真模拟器是在window开发环境下的C工程，可以通过VC6或者codeblockd IDE环境下进行开发仿真

3.项目实验：添加页面到仿真器中

前提准备

（1）打开codeblock，选择打开存在的文件（这个文件就是那个模拟器）

（2）打开模拟器的cbp文件

（3）运行模拟器，得到界面

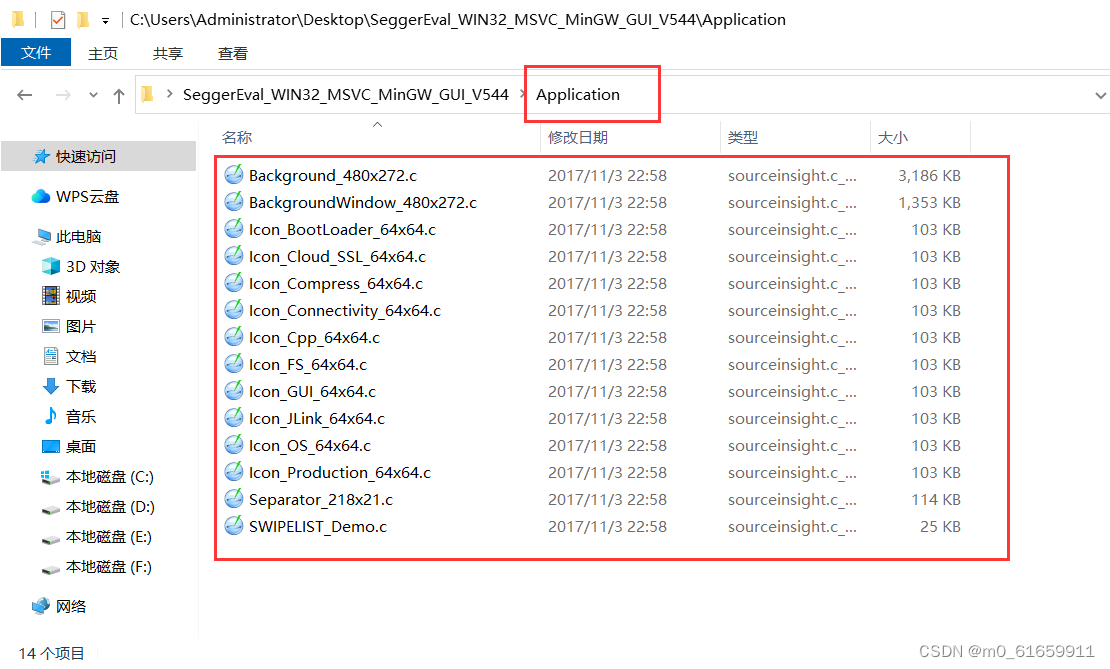

（4）删除提供的初始文件

文件夹中也删除

具体实现

（1）打开制图软件

点击windows界面

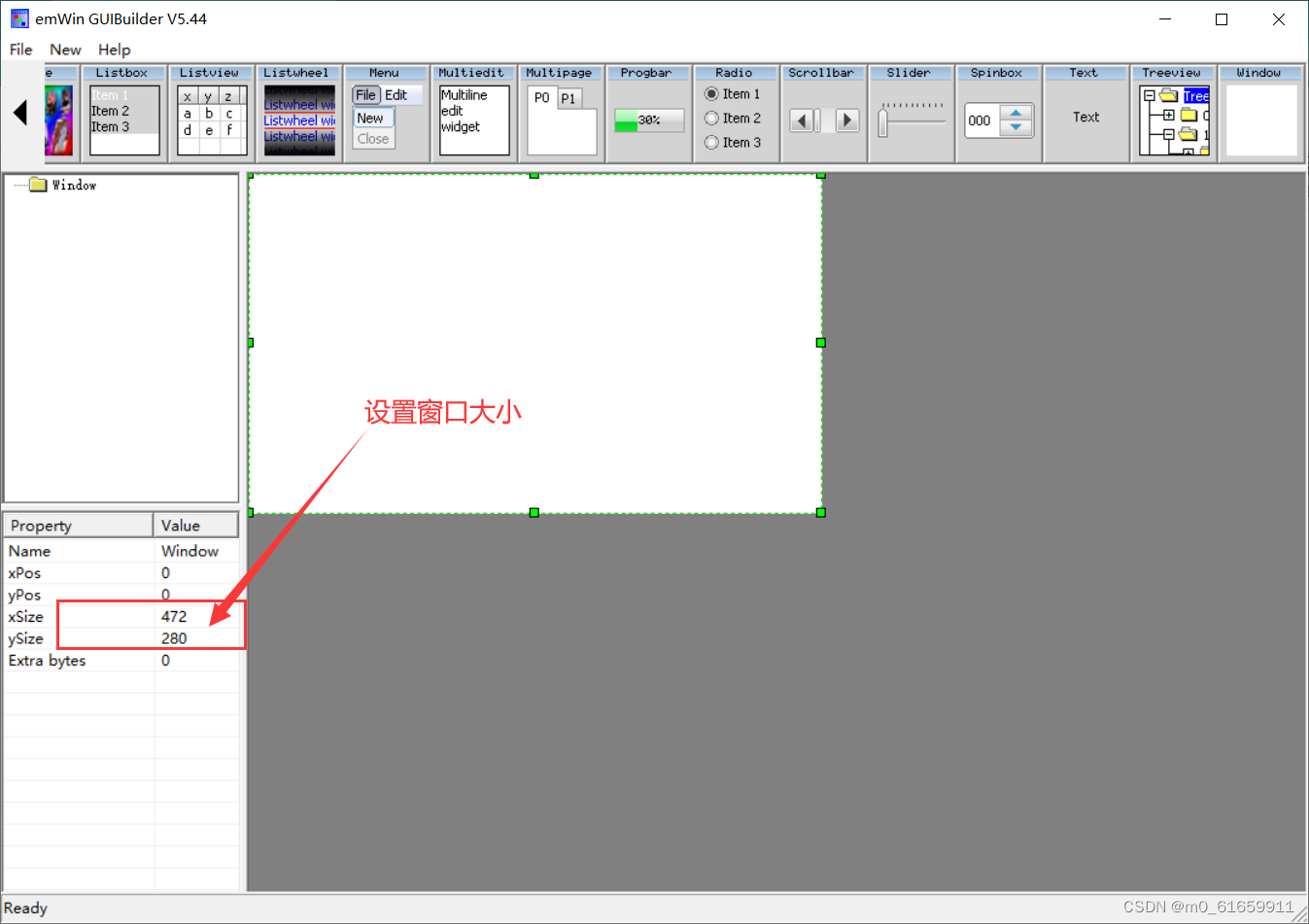

设置窗口大小

使用方法

保存方法

寻找保存地点，作图软件下方会有ini文件生成，双击打开，就是保存的路径

放入模拟器的工程文件下，并创建一个mainTask.c文件，输入代码

#include "dialog.h"//包含window对话框 头文件
void MainTask(void)
{
    GUI_Init();                     //初始化emWin
    CreateWindow();                 //创建窗体,父窗体是桌面背景
    while(1) {GUI_Delay(20);}       //调用GUI_Delay函数延时20MS(最终目的是调用GUI_Exec()函数)
}

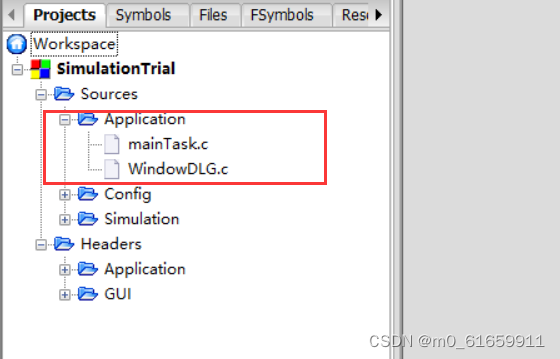

进入codeblock，点击添加文件

找到模拟器工程的application，一直点击下一步就好

结果：生成成功，运行成功

二。人机交互页面的正式实现（代码）

C语言是句柄编程，句柄是指针。句柄编程的意思是通过操作句柄来对页面进行操作。

1.按键处理

（1）代码解释（emwin的参考文档查看）

1.WINDOWSetBKColor

        设置给定的window小工具背景色

2.WM_GetDialogltem

        返回对话框项目（小工具）的窗口句柄

3.BUTTON_SetBitmap

        设置显示指定按钮时要使用的位图，简单来说就是显示图片

4.WM_NOTIFY_PARENT

        告知父窗口，其子窗口发生了某种改变，消息通常由小工具发送到父窗口，让他可以对事件做出改变。

        上述的通知代码

（1）WM_NCTIFICATTON_CLICKED        按钮已经被点击

（2）WM_NCTIFICATTON_RELEASED        按钮已经被释放

（3）WM_NCTIFICATTON_MOVED_OUT        按钮已经被点击，且指针已经移出按钮并且没有释放。

（2）按键处理方式：

子窗口消息通知

获取子窗口ID

获取子窗口消息

子窗口消息处理

2.页面切换

1.GUI EndDialog

        结束对话框

2.createWindow（这个是页面生成的.c文件的函数）

        创建对话框

3.步骤：

        结束当前对话框，创建需要切换的对话框

三。人机交互页面的正式实现（页面）

1.主页面创建

（1）进入软件

（2）右键选择背景

（3）设置背景颜色

（4）设置按钮

第一行按键

（按键1）43   30

（按键1）186 30

（按键1）329 30

第二行按键

（按键1）43   150

（按键1）186 150

（按键1）329 150

（5）save之后改名MainDLG.c，里面的函数也改名为MainCreate

（6）使用CodeBlocks打开模拟器，中的.cpb文件

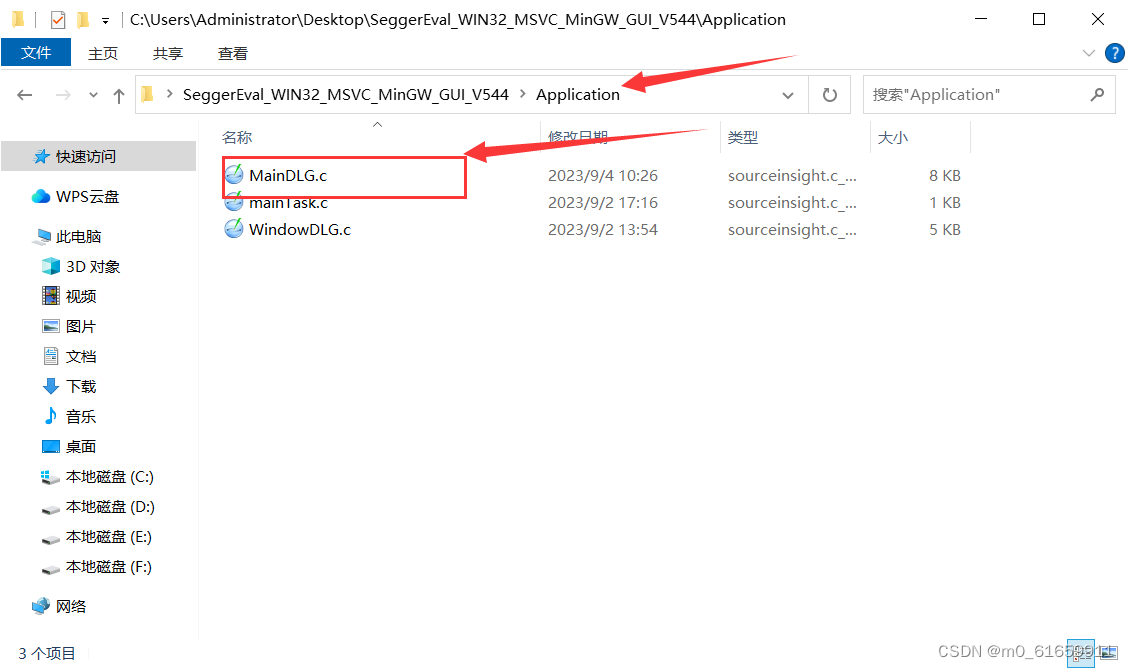

（7）MainDLG.c放入模拟器的application中

（8）移除以前模拟内容（注意文件夹中也删除），保存现在内容

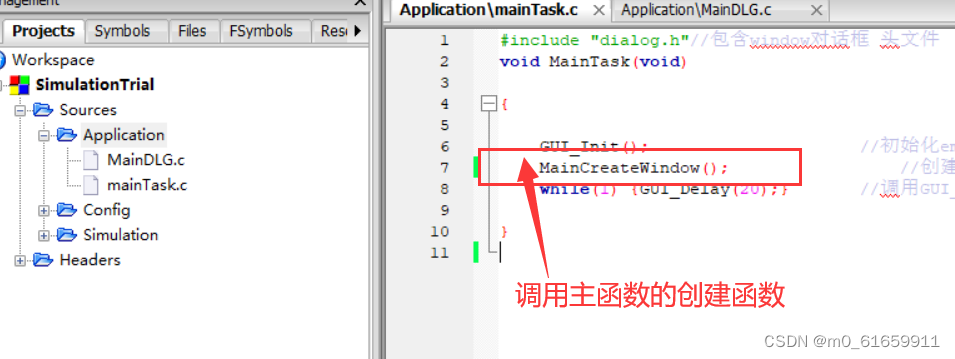

（8）调用主页面的创建函数

2.子界面的创建

2.1温度展示页面的创建

1.页面大小：472/280

2.背景： 2/33/79

3.text（表头）:

大小：472 32

字体： 32位ASCII

内容：Temp

位置：居中

颜色：白色

3.图片

（1）大小：128  128

（2）位置：32   76

4.button

（1）大小：64  64

（2）位置： 375 107

5.text（温度）

（1）大小：128 32

（2）位置：192 124 居中

（3）颜色：白色

（4）字体：32位ASCII

6.保存，到模拟器里模拟

注意：修改函数为TempCreate（）

2.2湿度（在温度上修改）

1.改名TempDLG.c改为HumDLG.c

2.两个Text按照上图修改

3.关照强度（上面的修改）

1.改名LightDLG.c

2.修改两个Text

3.修改创建的接口为LightCreate；

4.控制风扇

1.页面大小：472  280

2.页面背景：2  33  79

3.text：

（1）大小：472  32

（2）字体：32_ASCII

（3）居中

（4）颜色：白色

4.button

（1）大小：128 128

（2）位置：172 76

5.button

（1）大小：64 64

（2）位置：375 128

5.控制Led（在上述上修改）

LedCreate；

6.Alarm（同上，名称改为AlarmCreate）

四。人机交互界面的图片处理

1.使用的软件

以下这个是stmCubemx第三方库提供的软件，作用是把图片改为C语言代码。

2.使用方法

（1）打开软件

（2）图片改为RGB模式

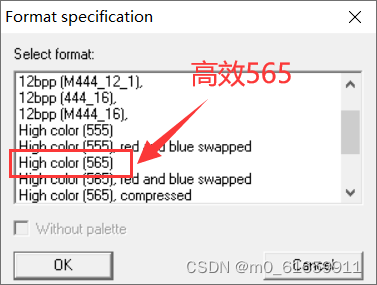

（3）保存为.c文件，注意：保存为高565模式

（4）把主界面的图片都生成.c文件

3.导入模拟器中展示

（1）在模拟器的application中创建图片文件

（2）工程分配文件夹

（3）主页面图片文件夹加入刚做好的.c文件

（4）右键simulationTrial----》选择add files recursively----》选择image文件夹

4.代码：MainDLG.c（主页面）的代码

代码：我的代码

都在MainDLG.c中

1.

//声明外部图片
extern GUI_CONST_STORAGE GUI_BITMAP bmMainAlarm;
extern GUI_CONST_STORAGE GUI_BITMAP bmMainFan;
extern GUI_CONST_STORAGE GUI_BITMAP bmMainHum;
extern GUI_CONST_STORAGE GUI_BITMAP bmMainLed;
extern GUI_CONST_STORAGE GUI_BITMAP bmMainLight;
extern GUI_CONST_STORAGE GUI_BITMAP bmMainTemp;

2.

    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_0);
    BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmMainAlarm);
    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_1);
    BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmMainFan);
    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_2);
    BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmMainHum);
    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_3);
    BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmMainLed);
    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_4);
    BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmMainLight);
    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_5);
    BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmMainTemp);

3.接下来是主界面六张图片的按下。

（1）

        GUI_EndDialog(pMsg->hWin, 0);
        AlarmCreate();

（2）

        GUI_EndDialog(pMsg->hWin, 0);
        FanCreate();

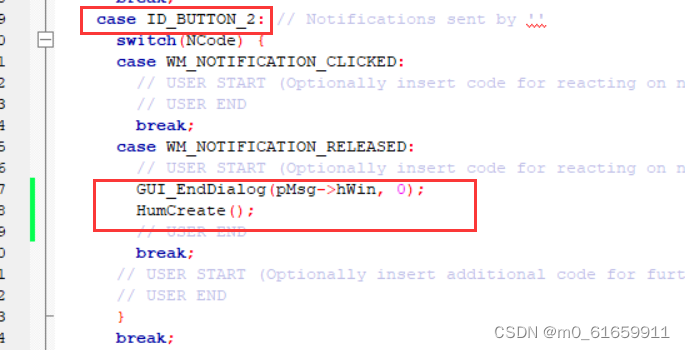

（3）

        GUI_EndDialog(pMsg->hWin, 0);
        HumCreate();

（4）

        GUI_EndDialog(pMsg->hWin, 0);
        LedCreate();

（5）

        GUI_EndDialog(pMsg->hWin, 0);
        LightCreate();

（6）

        GUI_EndDialog(pMsg->hWin, 0);
        TempCreate();

5.各个子页面的代码

1.FanDLG.c

（1）

//用到的图片
extern GUI_CONST_STORAGE GUI_BITMAP bmSubHome;
extern GUI_CONST_STORAGE GUI_BITMAP bmSubFanClose;
extern GUI_CONST_STORAGE GUI_BITMAP bmSubFanOpen;
static int status = 0;

（2）对风扇图片的变化处理

    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_0);
    if(status){
        BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmSubFanOpen);

    }else{
        BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmSubFanClose);
    }
    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_1);
    BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmSubHome);

（3）按钮

        status = !status;
        if(status){
            BUTTON_SetBitmap(pMsg->hWinSrc, BUTTON_BI_UNPRESSED, &bmSubFanOpen);

        }else{
            BUTTON_SetBitmap(pMsg->hWinSrc, BUTTON_BI_UNPRESSED, &bmSubFanClose);
        }

（4）返回按钮

        GUI_EndDialog(pMsg->hWin, 0);
        MainCreate();

测试

2.AlarmDLG.c

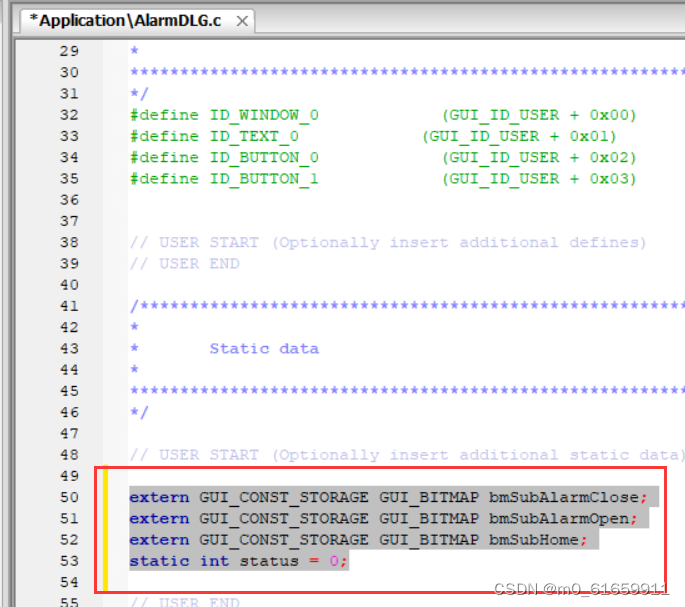

（1）图片引用

extern GUI_CONST_STORAGE GUI_BITMAP bmSubAlarmClose;
extern GUI_CONST_STORAGE GUI_BITMAP bmSubAlarmOpen;
extern GUI_CONST_STORAGE GUI_BITMAP bmSubHome;
static int status = 0;

（2）在把文本全部初始化好之后开始处理事件（图片粘贴）

    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_0);
    if(status){
        BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmSubAlarmOpen);
    }else{
        BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmSubAlarmClose);
    }

    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_1);
    BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmSubHome);

（3）按下图片

        status = !status;
        if(status){
            BUTTON_SetBitmap(pMsg->hWinSrc, BUTTON_BI_UNPRESSED, &bmSubAlarmOpen);

        }else{
            BUTTON_SetBitmap(pMsg->hWinSrc, BUTTON_BI_UNPRESSED, &bmSubAlarmClose);
        }

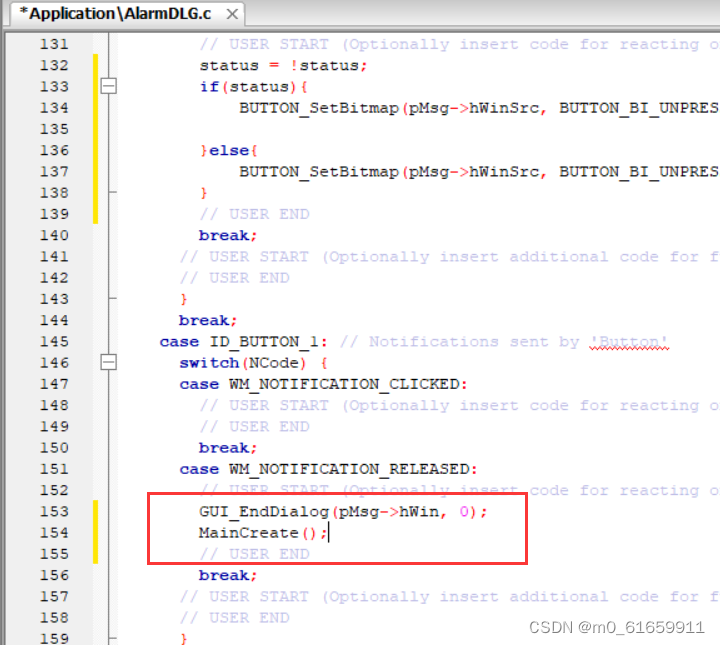

（4）返回主页

        GUI_EndDialog(pMsg->hWin, 0);
        MainCreate();

测试成功

3.HumDLG.c

（1）

extern GUI_CONST_STORAGE GUI_BITMAP bmSubHome;
extern GUI_CONST_STORAGE GUI_BITMAP bmSubHum;

（2）除去不需要的图

（3）Text初始化之后，图片改为自己绘制的图片

    hItem = WM_GetDialogItem(pMsg->hWin, ID_IMAGE_0);
    IMAGE_SetBitmap(hItem, &bmSubHum);

（4）Text初始化之后

    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_0);
    BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmSubHome);

（5）按钮处理

        GUI_EndDialog(pMsg->hWin, 0);
        MainCreate();

测试

4.LedDLG.c

（1）图片导入

extern GUI_CONST_STORAGE GUI_BITMAP bmSubHome;
extern GUI_CONST_STORAGE GUI_BITMAP bmSubLedClose;
extern GUI_CONST_STORAGE GUI_BITMAP bmSubLedOpen;
static int status = 0;

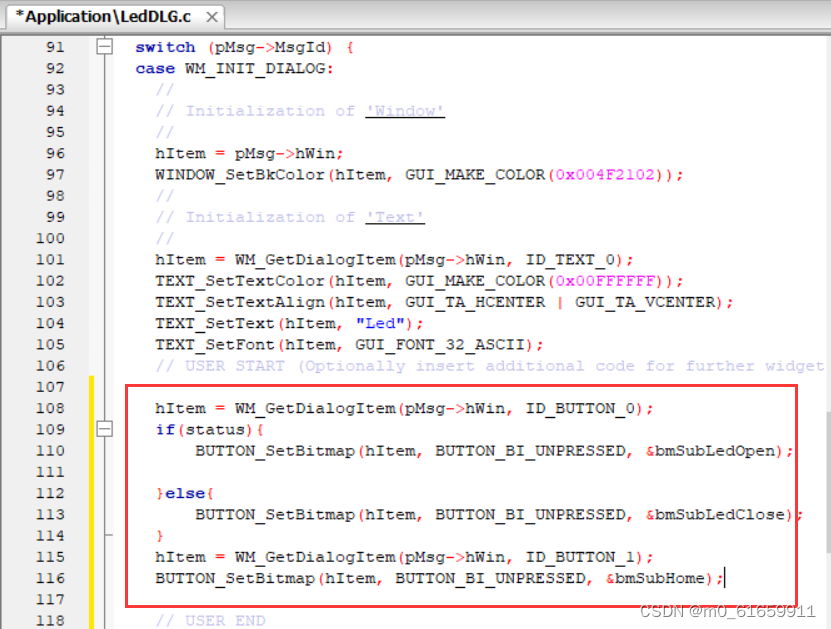

（2）初始化之后，对数据的处理

    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_0);
    if(status){
        BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmSubLedOpen);

    }else{
        BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmSubLedClose);
    }
    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_1);
    BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmSubHome);

（3）图像转变

注意：放在按键抬起的位置，不用放过了

        status = !status;
        if(status){
            BUTTON_SetBitmap(pMsg->hWinSrc, BUTTON_BI_UNPRESSED, &bmSubLedOpen);

        }else{
            BUTTON_SetBitmap(pMsg->hWinSrc, BUTTON_BI_UNPRESSED, &bmSubLedClose);
        }

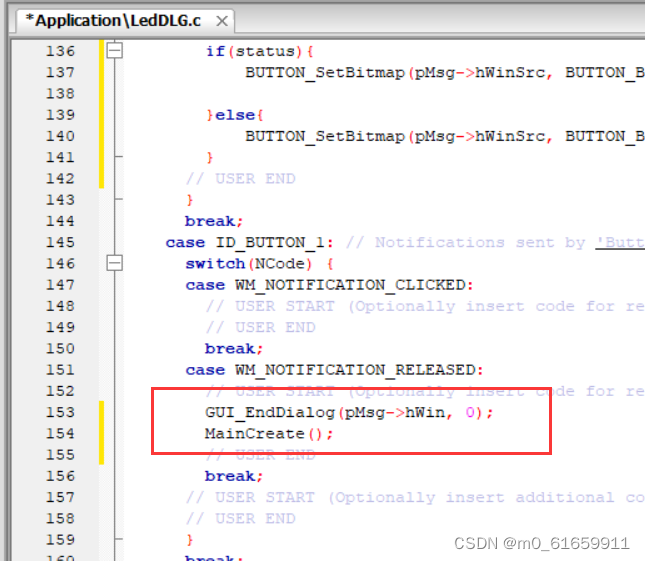

（4）返回主菜单

5.LightDLG.c

（1）导入图片

extern GUI_CONST_STORAGE GUI_BITMAP bmSubHome;
extern GUI_CONST_STORAGE GUI_BITMAP bmSubLight;

（2）删除不需要的图片，图片打印函数

（3）数据初始化后，对不同的组件进行处理

    hItem = WM_GetDialogItem(pMsg->hWin, ID_IMAGE_0);
    IMAGE_SetBitmap(hItem, &bmSubLight);

    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_0);
    BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmSubHome);

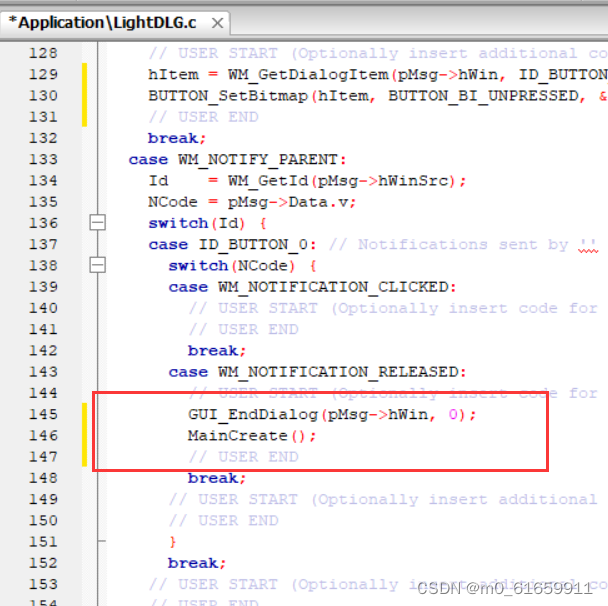

（4）返回主页面

        GUI_EndDialog(pMsg->hWin, 0);
        MainCreate();

测试：

6.TempDLG.c

（1）加入图片

extern GUI_CONST_STORAGE GUI_BITMAP bmSubHome;
extern GUI_CONST_STORAGE GUI_BITMAP bmSubTemp;

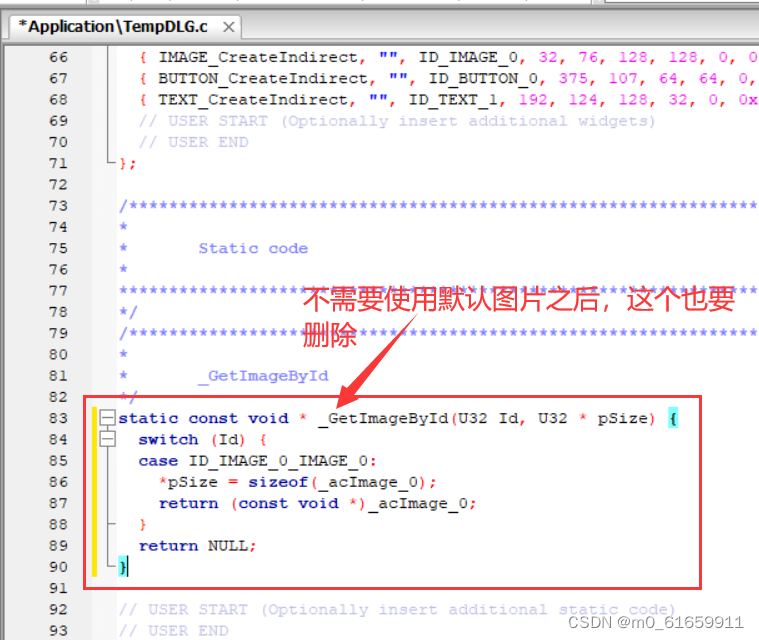

（2）初始化text之后，不用以前的图片，用自己的图片

    hItem = WM_GetDialogItem(pMsg->hWin, ID_IMAGE_0);
    IMAGE_SetBitmap(hItem, &bmSubTemp);

（3）初始化text之后，不用以前的图片，用自己的图片

    hItem = WM_GetDialogItem(pMsg->hWin, ID_BUTTON_0);
    BUTTON_SetBitmap(hItem, BUTTON_BI_UNPRESSED, &bmSubHome);

（4）返回主界面

        GUI_EndDialog(pMsg->hWin, 0);
        MainCreate();

测试

全部演示：

上述每一步都有解释，视频拉不上来

add files与add files recursively区别？

add files是直接选择.c文件。

add files recursively可以选择文件夹。
