STM32F105RBT6 使用定时器TIM3输出PWM波

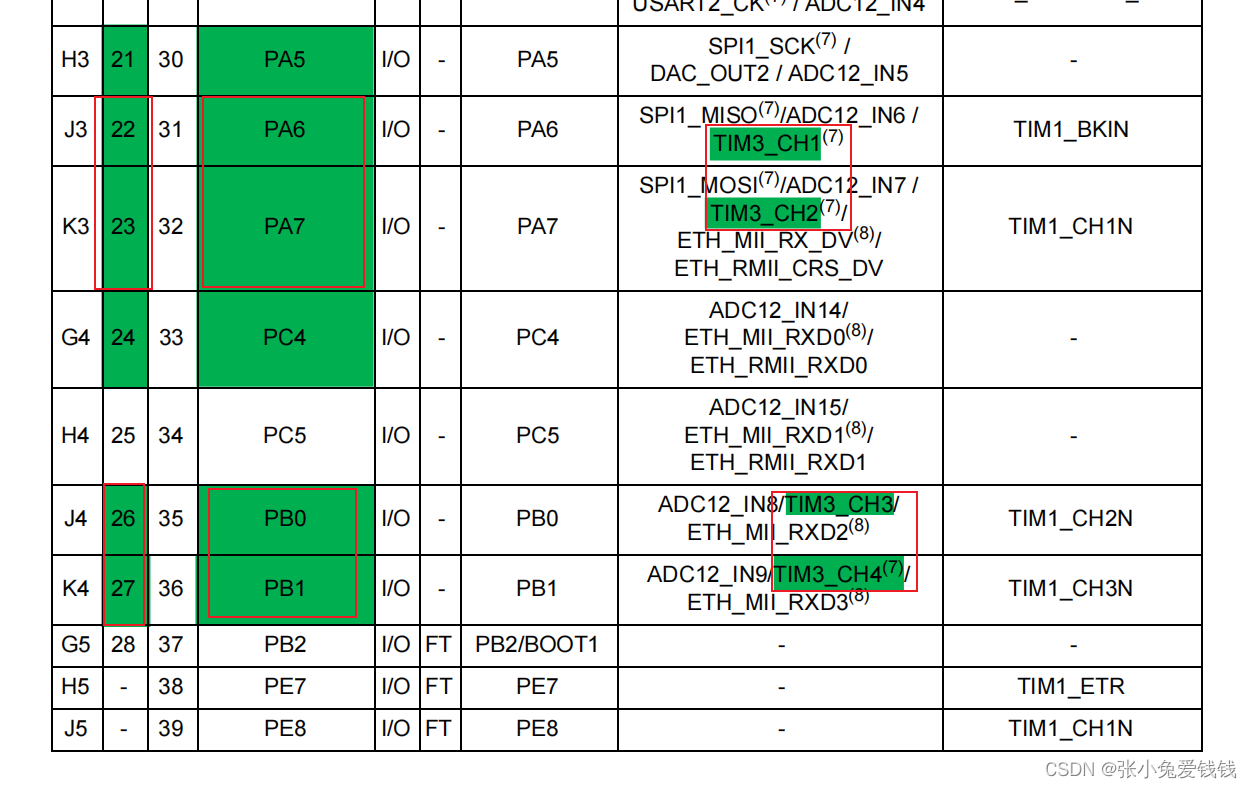

1. TIM3的GPIO口，查阅STM32F105RBT6 数据手册，TIM3的4通道用的是PB1

2. 初始化GPIO口和定时器TIM3

2.1 相关函数

RCC_APB1PeriphClockCmd、GPIO_Init、TIM_TimeBaseInit、TIM_OC4Init、TIM_OC4PreloadConfig、NVIC_Init、TIM_ITConfig、TIM_Cmd、

void TIM3_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;
    TIM_TimeBaseInitTypeDef TIM_InitStruct;
    TIM_OCInitTypeDef TIM_OCInitStruct;
    NVIC_InitTypeDef NVIC_InitStruct;

    // Enable clock for TIM3 and GPIOB
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3 | RCC_APB2Periph_GPIOB, ENABLE);

    // Initialize GPIOB to output PWM signal
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_1;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStruct);

    // Initialize TIM3 for PWM generation with interrupt on update
      TIM_InitStruct.TIM_Prescaler = 0; // Set PWM frequency to 72MHz (72 MHz / (0 + 1))
    TIM_InitStruct.TIM_Period = 999;
    TIM_InitStruct.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_InitStruct.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit(TIM3, &TIM_InitStruct);

    TIM_OCInitStruct.TIM_OCMode = TIM_OCMode_PWM1;
    TIM_OCInitStruct.TIM_OutputState = TIM_OutputState_Enable;
    TIM_OCInitStruct.TIM_OCPolarity = TIM_OCPolarity_High;
    TIM_OCInitStruct.TIM_Pulse = 500; // Duty cycle = 50%
    TIM_OC4Init(TIM3, &TIM_OCInitStruct);
    TIM_OC4PreloadConfig(TIM3, TIM_OCPreload_Enable);

    NVIC_InitStruct.NVIC_IRQChannel = TIM3_IRQn;
    NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 4;
    NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);

    TIM_ITConfig(TIM3, TIM_IT_Update, ENABLE);
    TIM_Cmd(TIM3, ENABLE);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

3. 中断入口 TIM3_IRQHandler

3.1 在启动文件里面找到TIM3 对应的中断入口函数，也就是中断服务函数 TIM3_IRQHandler

4. 编写中断服务函数

void TIM3_IRQHandler(void)
{
    if (TIM_GetITStatus(TIM3, TIM_IT_Update) == SET) // overflow interrupt
    {
        printf("龙傲天说，我三岁拳打南山不老院，四岁脚踢北海幼儿园\r\n");
    }
    TIM_ClearITPendingBit(TIM3,TIM_IT_Update); // clear interrupt flag

    // Handle interrupt by updating PWM duty cycle value
//    static uint16_t duty_cycle = 500; // Initial value of 50%
//    duty_cycle = duty_cycle < 950 ? duty_cycle + 50 : 0; // Increase duty cycle by 5% every period
//    TIM_SetCompare4(TIM3, duty_cycle);
}
1
2
3
4
5
6
7
8
9
10
11
12
13

4.1 中断服务函数需要快速地执行完毕。中断服务函数应该避免执行太多的计算复杂度较高的操作，否则可能会导致中断响应时间过长，甚至因为延迟而导致系统不稳定。

4.2 如果你需要在中断服务函数中访问全局变量，需要将这些变量定义为volatile类型。这是因为中断服务函数可能会在任何时间被外部中断所打断，如果没有使用volatile类型，就有可能导致变量值不准确。

4.3 在中断服务函数的结尾处，需要调用NVIC_ClearPendingIRQ()函数来清除中断挂起位。

4.4 中断函数最好别用printf 函数等耗时、有可能阻塞的一些函数，printf函数本身就比较耗时，在中断服务函数中调用的话，可能会导致中断响应时间过长，使系统不稳定。如果在中断服务函数中使用了printf函数，可能会导致printf函数与被打断的低优先级代码发生冲突，造成数据异常。我这里用 printf 只是为了装13，我龙傲天谁都不服

4.4 中断服务函数需要快速、简洁、有效地处理中断，并且需要小心地处理共享资源和全局变量。

5. 主函数调用一下初始化函数就可以了

int main(void)
{
    TIM3_Init();
    while (1)
    {
    	printf("剑圣来了，快跑");
	}
}

1
2
3
4
5
6
7
8
9

5.1 如果没有成功输出pwm波，可能是初始化时序不对，前面已经操作过该IO口了，我有很多的例程放在一起，搞混了，需要把原来的操作去掉，屏蔽掉，或者调整一下 TIM3_Init() 的位置，如果有很多别的初始化函数，就把TIM3_Init() 放到后面一点试试

6. 串口数据

7. 拿示波器或者逻分仪去量PB1 引脚，看波形，有毛刺，我没滤波的，可以处理掉

8. PWM 波频率、周期计算

8.1 频率 F = SYSCLK / ((TIM_Prescaler + 1) / (TIM_Period + 1))

8.2 周期 T = 1 / F

8.3 制造一个频率是1 Hz的PWM 波，周期 1s, 占空比50%，改下面三个参数值就行了

	TIM_InitStruct.TIM_Prescaler = 7199;
   	TIM_InitStruct.TIM_Period = 10000;
    TIM_OCInitStruct.TIM_Pulse = 5000;  // 占空比50% = 5000 / (TIM_Period + 1)
1
2
3

9. TIM3的四个通道输出四路PWM，各个通道之间输出的PWM是独立的，频率，占空比可单独设置

void TIM3_Init(void)
{
   GPIO_InitTypeDef GPIO_InitStruct;
   TIM_TimeBaseInitTypeDef TIM_InitStruct;
   TIM_OCInitTypeDef TIM_OCInitStruct;

   RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3 | RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOC | RCC_APB2Periph_AFIO, ENABLE);

   GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
   GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
   GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
   GPIO_Init(GPIOA, &GPIO_InitStruct);

   GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4;
   GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
   GPIO_Init(GPIOC, &GPIO_InitStruct);

   GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5;
   GPIO_Init(GPIOA, &GPIO_InitStruct);
   /*
    * Initialize TIM3 for generation PWM
    * Set PWM frequency to 72kHz (72 MHz / (999 + 1) / (0 + 1)), TIM3_FRQ = SYSCLK / ((TIM_Period + 1) * (TIM_Prescaler + 1))
    * STM32F105RBT6_PB1 - TIM3_Ch4
    */
   TIM_InitStruct.TIM_Prescaler = 7199; // 0, 7199
   TIM_InitStruct.TIM_Period = 9999; // 999, 9999
   TIM_InitStruct.TIM_ClockDivision = TIM_CKD_DIV1;
   TIM_InitStruct.TIM_CounterMode = TIM_CounterMode_Up;
   TIM_TimeBaseInit(TIM3, &TIM_InitStruct);

   TIM_OCInitStruct.TIM_OCMode = TIM_OCMode_PWM1;
   TIM_OCInitStruct.TIM_OutputState = TIM_OutputState_Enable;
   TIM_OCInitStruct.TIM_OCPolarity = TIM_OCPolarity_High;
   TIM_OCInitStruct.TIM_Pulse = 5000; // 500,5000 Duty cycle = 50%

   TIM_OC1Init(TIM3, &TIM_OCInitStruct);
   TIM_OC1PreloadConfig(TIM3, TIM_OCPreload_Enable);

   TIM_OC2Init(TIM3, &TIM_OCInitStruct);
   TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable);

   TIM_Cmd(TIM3, ENABLE);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

主函数调用，使能每个通道输出

while (1) {
		TIM_SetCompare1(TIM3, 5000);
        TIM_SetCompare2(TIM3, 5000);
        TIM_SetCompare4(TIM3, 5000);
}
1
2
3
4
5
