Apache ShenYu 学习笔记一

1、简介

这是一个异步的，高性能的，跨语言的，响应式的 API 网关。

• 官网文档：https://shenyu.apache.org/zh/docs/index
• 仓库地址：https://github.com/apache/shenyu

2、首次体验

本次体验基本参照官方快速开始文档步骤

2.1、本地环境

• 开发工具：IDEA
• JDK：1.8

2.2、下载代码

git clone https://github.com/apache/shenyu.git
cd shenyu
mvn clean install -Dmaven.javadoc.skip=true -B -Drat.skip=true -Djacoco.skip=true -DskipITs -DskipTests

2.3、启动shenyu-admin

• IDEA打开上一步下载好的项目
• 找到shenyu-admin子项目，运行ShenyuAdminBootstrap
• 该项目默认使用H2数据库，首次启动会自行初始化。默认web端口为：9095，默认账号密码为：admin/123456
• 浏览器访问：http://localhost:9095 并登陆，可以看到如下界面：


2.4、启动shenyu-bootstrap

• 找到shenyu-bootstrap子项目，修改application.yml中shenyu.local.enabled的值为true,方便本地调试。
• 运行ShenyuBootstrapApplication
• 该项目默认端口为：9195，后面设置路由规则需要用到

2.5、测试准备

• 由于首次体验我们需要测试http接口转发，因此本地启动用于测试的web项目，提供一个待测试的接口：http://localhost:8081/test/hello 如下图：


2.6、添加路由规则

待测试的接口准备好了，接下来我们需要在ShenYu中添加路由规则，我直接通过终端发送请求如下：

curl --location --request POST 'http://localhost:9195/shenyu/plugin/selectorAndRules' \
--header 'Content-Type: application/json' \
--header 'localKey: 123456' \
--data-raw '{
    "pluginName": "divide",
    "selectorHandler": "[{\"upstreamUrl\":\"127.0.0.1:8081\"}]",
    "conditionDataList": [{
        "paramType": "uri",
        "operator": "match",
        "paramValue": "/**"
    }],
    "ruleDataList": [{
        "ruleHandler": "{\"loadBalance\":\"random\"}",
        "conditionDataList": [{
            "paramType": "uri",
            "operator": "match",
            "paramValue": "/**"
        }]
    }]
}'

2.7、测试转发

根据上面的映射规则，我们直接访问: http://localhost:9195/test/hello ，结果如下：

至此，首次体验已经完成。接下来，我想继续了解下本项目。

3、转发实现流程探究

以下的探究基于上面2.x体验流程

3.1、单一职责插件

通过官方文档：https://shenyu.apache.org/zh/docs/developer/custom-plugin ，可以看到如下内容：

结合2.6添加路由规则中涉及的plugin:divide,于是本次探究我们围绕divide插件展开

3.2、divide插件

• 在shenyu项目下，可以看到一个子模块shenyu-plugin，点开后可以看到该模块下已经提供了众多插件实现

• 点开shenyu-plugin-divdie，可以看到DividePlugin类，该类继承自org.apache.shenyu.plugin.base.AbstractShenyuPlugin，与官方文档描述如出一辙

• 在org.apache.shenyu.plugin.base.AbstractShenyuPlugin.execute方法中打断点调试如下：


• 此处正好印证官方文档关于插件的描述，具体的转发逻辑由插件各自实现，我们可以通过自定义插件的方式进行扩展

• 那么一个请求过来？网关是如何找到具体插件的呢？

3.3、ShenyuWebHandler

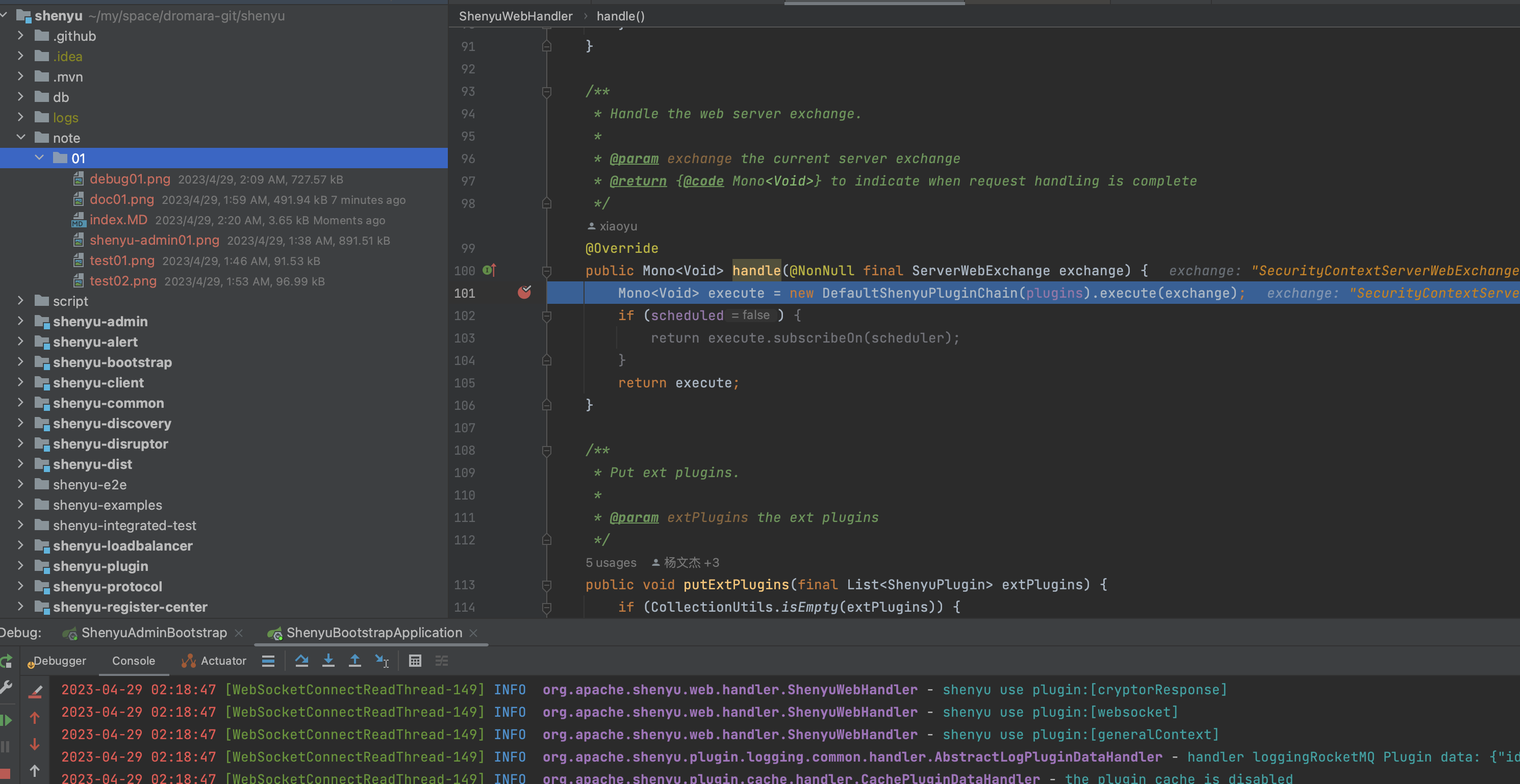

• 断点通过方法调用栈发现，该请求从上游方法org.apache.shenyu.web.handler.ShenyuWebHandler.handle过来：


• ShenyuWebHandler类实现了org.springframework.web.server.WebHandler接口。

• 可以看到，该handler方法拿到了plugins，并通过Reactor异步地将exchange发布出去

• 然后通过责任链机制，按照插件定义的顺序依次匹配。未匹配上则忽略，匹配上则由对应的插件处理，正好与3.2步骤中的divide插件衔接上。匹配逻辑如下：


• 由于这是首次体验，我不想过多的探究细节，因此插件匹配、执行的细节此处暂且跳过，我们继续往下探究plugins从何而来？

3.4、shenyu-spring-boot-starter-gateway

• 继续追溯，发现ShenyuWebHandler实例的生产地位于shenyu-spring-boot-starter-gateway中的ShenyuConfiguration类


• 通过该方法发现，插件列表信息从方法参数ObjectProvider> plugins获取，因此我们只要找到插件Bean实例生成的位置即可

3.5、shenyu-spring-boot-starter-plugin-divide

• 于是很轻易的发现，在shenyu-spring-boot-starter-plugin-divide子项目下，有一个类：DividePluginConfiguration，包含如下代码：


• 因此，本次探究过程至此结束

4、本次学习总结

• 项目主要模块
  • shenyu-admin：后台配置、监控
  • shenyu-bootstrap：服务端配置、启动入口
  • shenyu-plugin：服务端插件合集
  • shenyu-web: 服务端web层上游基础功能封装
  • shenyu-spring-boot-starter：将其他功能模块与springboot进行整合
• 插件开发大致流程
  • 在shenyu-plugin下新建插件子模块，编写插件入口类（实现ShenyuPlugin接口，或继承AbstractShenyuPlugin类）
  • 定义好插件名称、优先级（Order）、skip逻辑、插件处理逻辑（execute）
  • 在shenyu-spring-boot-starter-plugin编写自定义插件对应的starter
• 转发大致流程
  • 项目启动后，从bean容器加载插件列表
  • 请求过来后，首先到达org.apache.shenyu.web.handler.ShenyuWebHandler.handle，通过Reactor异步地将exchange发布出去
  • 然后通过责任链机制，按照插件定义的顺序依次匹配。未匹配上则忽略，匹配上则由对应的插件处理
  • 最后由具体的插件（如：divide插件，将http请求转发到目标地址）处理
