MFC树控件的属性和初始化（基于对话框的编程）

目录

一、控件属性

1.找控件Tree Control

2.Has Lines和Has Buttons属性

3.Lines At Root属性

二、代码操作Tree Control显示内容

1.添加Tree Control变量

2.在OnInitDialog中添加初始化代码

3.设置图标

3.1导入icon

3.2 写入加载图片代码

3.3添加节点

4.设置默认选项的API

5.添加切换选择显示事件

---

一、控件属性

1.找控件Tree Control

树控件在工具箱中的名字是Tree Control

左键拖入界面中，拉宽到相应宽度即可



2.Has Lines和Has Buttons属性

把Hsa Lines默认的False改为True之后，会显示虚线的引导线

开启前

开启后层次更明晰

而把Has Buttons改为True之后则会增加一个结点按钮

3.Lines At Root属性

Lines At Root改为True之后则增加了一个根结点之间的引导线，结构是更加明了一些



二、代码操作Tree Control显示内容

1.添加Tree Control变量

右键其属性，修改名称为m_tree，访问（作用域）private私有，类别不变，依然是Control控件类型

同样可以在CTreeCtrlDlg::DoDataExchange里找到我们刚创建好的变量，IDC_TREE1是Tree Control的ID名，报红是因为编译器没反应过来，正常情况，不用理睬

2.在OnInitDialog中添加初始化代码

在类视图中找到C项目名Dlg后缀问价下可以找到OnInitDialog，在// TODO: 在此添加额外的初始化代码 之后 return TRUE之前写入初始化代码

3.设置图标

3.1导入icon

将在网上下载好的图标，保存到创建好的项目的res（resource资源）文件夹之下，前三张透明背景的图片是在网上找好的，但是要把它们的图片类型统一改成.bmp后缀的位图图片

 在资源视图的icon文件夹下导入在res中的icon（右键中，选添加资源而不是插入icon）





选择，导入——把res文件夹点开——把文件类型改为所有文件就可以找到我们的三张bmp文件了——

此时你会发现加载失败，是因为图片太大了，所以呢，需要找占内存更小的位图图片

在bing里搜icon国际版的images页面，可以在filter筛选器中筛选透明背景的图片





用PS创建32*32px像素的画布把想要的图片放进去，然后再保存成bmp格式，PS里创建32*32的画布，打开图层，文件——置入嵌入对象，导入刚刚下载好的图片——把背景图层眼睛关掉——文件存储为（找到BMP格式保存）起个名

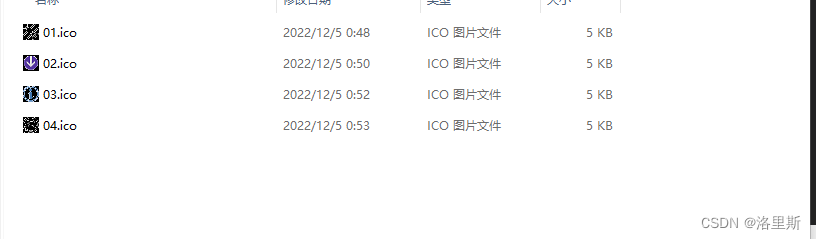

 比如我起的名字是01,02,03,04



 这次导入成功



然而，加载好的图片，不在icon文件夹里，而是在一个加载图片之后新创建出的一个叫Bitmap的文件夹里，出问题了

这主要原因之一是图标格式不对，简简单单的将其他格式图片通过直接改后缀的方式是不行的，例如将.png后缀改为.ico，这样不行
解决方案：

通过问题的分析，我们知道要通过正规的渠道获得.ico格式的图标。

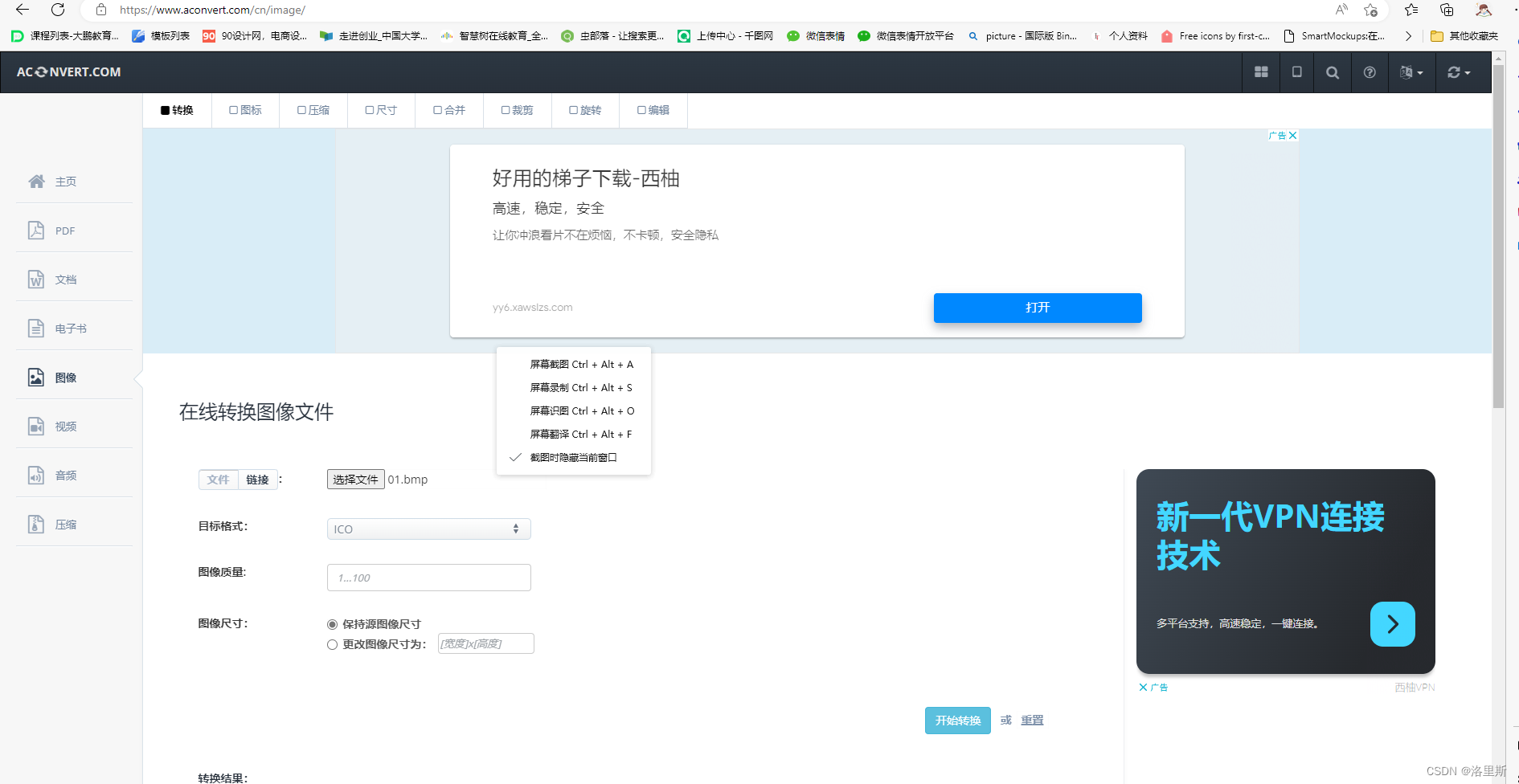

方法一：通过专门的.ico格式转换器将自己的.png、.jpg等图片格式转换成.ico格式的图标。此处给一个在线.ico图标转换器的连接：



方法二：直接在网上.ico图标免费资源库中下载。例如“图标宝”：





点击下载(save)，在新页面点连接，右键图像另存为





把bmp格式的图片转换成ico格式的图标



导入之后VSicon之后，这次是在icon里了

3.2 写入加载图片代码


	// TODO: 在此添加额外的初始化代码
	//树控件使用
	//1.设置图标
	//准备HICON图标
	HICON icons[3];
	//icons[0] = AfxGetApp()->LoadIconW(IDB_BITMAP1);//1号位，关于ID的报错都不用管，编译器没反应过来
	//icons[1]= AfxGetApp()->LoadIconW(IDB_BITMAP2);//2号位
	//icons[2] = AfxGetApp()->LoadIconW(IDB_BITMAP3);//3号位
	//第二种
	icons[0]=theApp.LoadIconW(IDI_ICON1);
	icons[1] = theApp.LoadIconW(IDI_ICON2);//2号位
	icons[2] = theApp.LoadIconW(IDI_ICON3);//3号位
	/*CImageList list;*///放到TreeCtrlDlg.h中
	//创建一个放图片的集合
	//首先添加资源，添加32x32的.ioc位图资源
	list.Create(32, 32, ILC_COLOR32, 3, 3);//ILC_COLOR32 32位数色域，32*32是我们的图片像素，3,3表示有三张图片，给三张图片准备空间
	//添加具体的图片，将三个图标加载到图像序列
	for (int i = 0; i < 3; i++)
	{
		list.Add(icons[i]);
	}
	//为树形控件设置图像序列
	m_tree.SetImageList(&list, TVSIL_NORMAL);//正常模式;

如果出现这样的错误，有两个原因，一是没有导入图片，二是写错了图片的ID，系统找不到指定文件的问题，是因为加载图标资源出错，这种问题也会出现在传输MFC文件中，比如在网上下载好了别人的一个有图标的MFC文件，结果发现运行起来出现系统找不到指定文件的错误，就是因为在文件打包压缩过程中icon文件中的资源丢失导致的，要找到文件中使用icon的ID的代码，换成自己的图标导入就可以了

出现以下警告是正常的，而且会重复出现四次

3.3添加节点

根节点，父节点和子节点，我导入的是三张图片

所以就各一个

    //2.设置节点
	//根节点
	HTREEITEM root= m_tree.InsertItem(TEXT("根节点"), 0, 0, NULL);
	//0表示显示0号位的图片，icons[0]，第二个0表示选中之后显示什么，NULL表示没有父节点
	//根节点作为父节点的parent
	//二级节点
	HTREEITEM parent = m_tree.InsertItem(TEXT("父节点"), 1, 1, root);
	//创建一个子节点
	//三级节点
	HTREEITEM sun = m_tree.InsertItem(TEXT("子节点"), 2, 2, parent);//此时parent父节点作为它的父亲

点击运行，如果运行起来没有图片那么看下面一段话

    //代码写到这里是没有图片的，是因为CImageList list;我们开辟到了堆区里
    //程序运行完就释放了图片集合，导致没有图片显示
    //在dlg.h头文件中添加一个pubilic图像列表类对象
    //所以要把它写到.h文件中作为成员变量，到了全局区中（变相对它做保存）
    //写到与TreeCtrlDlg.cpp(目前操作的这个文件夹）对应的TreeCtrlDlg.h中
    //先重新生成解决方案文件，再运行

至此，就可以成功运行了，图标没啥逻辑和审美含量，凑合着看吧

4.设置默认选项的API

    //设置默认选项的API
	m_tree.SelectItem(sun);//比如默认选中的是子节点

运行结果如下

5.添加切换选择显示事件

在类视图中选中Dlg后缀的文件，右键找到属性，闪电图标是事件，有一个关于选择selection的事件，add 事件指定选项从一项变成另一项

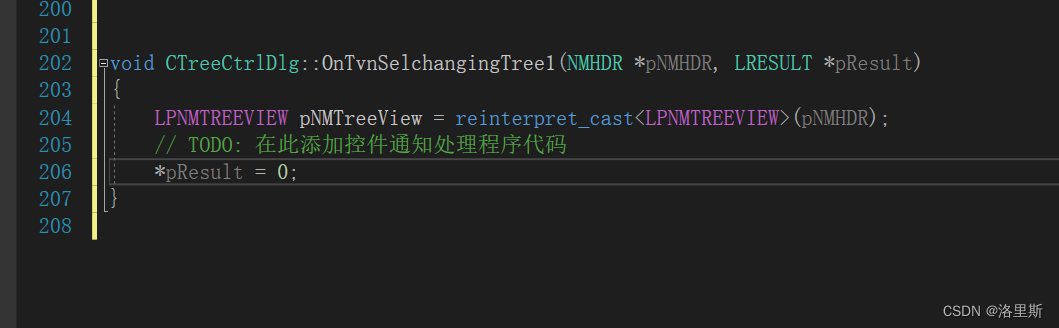

在事件函数中添加代码



void CTreeCtrlDlg::OnTvnSelchangingTree1(NMHDR *pNMHDR, LRESULT *pResult)
{
	LPNMTREEVIEW pNMTreeView = reinterpret_cast(pNMHDR);
	// TODO: 在此添加控件通知处理程序代码
	*pResult = 0;
	//在进行此事件书写之前
	//我们需要把之前设置的默认选中的sun节点代码注释掉,m_tree.SelectItem(sun);//比如默认选中的是子节点
	//才可以根据我们的跳转进行跟踪显示
	//获取当前项
	HTREEITEM item= m_tree.GetSelectedItem();
	CString name = m_tree.GetItemText(item);

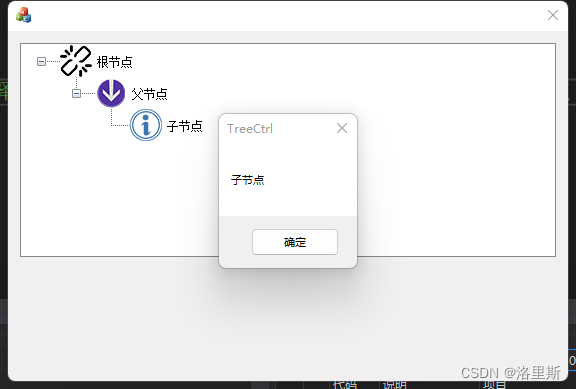

	MessageBox(name);//弹出用户选中的内容
}

    //在进行此事件书写之前
    //我们需要把之前设置的默认选中的sun节点代码注释掉,m_tree.SelectItem(sun);//比如默          认选中的是子节点
    //才可以根据我们的跳转进行跟踪显示
