【Matlab】一、解常微分方程ODE

求解常微分方程 ODE

​ 在matlab中，我们可以求解常微分方程的解析解，和数值解，一般使用dsolve来求解常微分方程的解析解，使用类似于ode45的求解器来求解常微分方程的数值解。

（1）求解解析解

求解解析解，例如求解该方程的解析解
$$\frac{dy}{dx}=3x^2+1$$
只需要在命令行中输入

dsolve('Dy=3*x^2+1', 'x')
1

或者是加上初始条件，求该方程在该初始条件下的解
$$\frac{dy}{dx}=3x^2,y{|}_{x=0}=2$$
在命令行输入

dsolve("Dy = 3*x^2", "y(0)=2", "x")
1

例如求一个常微分方程组
{ x ˙ = y , y ¨ − y ˙ = 0 , x ∣ t = 0 = 1 ; y ˙ ∣ t = 0 = 1 \left\{

\right. {x˙=y,y¨​−y˙​=0,x∣t=0​=1;y˙​∣t=0​=1​
在命令行输入

[x, y] = dsolve('Dx=y, D2y-Dy=0', 'x(0)=2, y(0)=2, Dy(0)=1')
1

（2）求解数值解

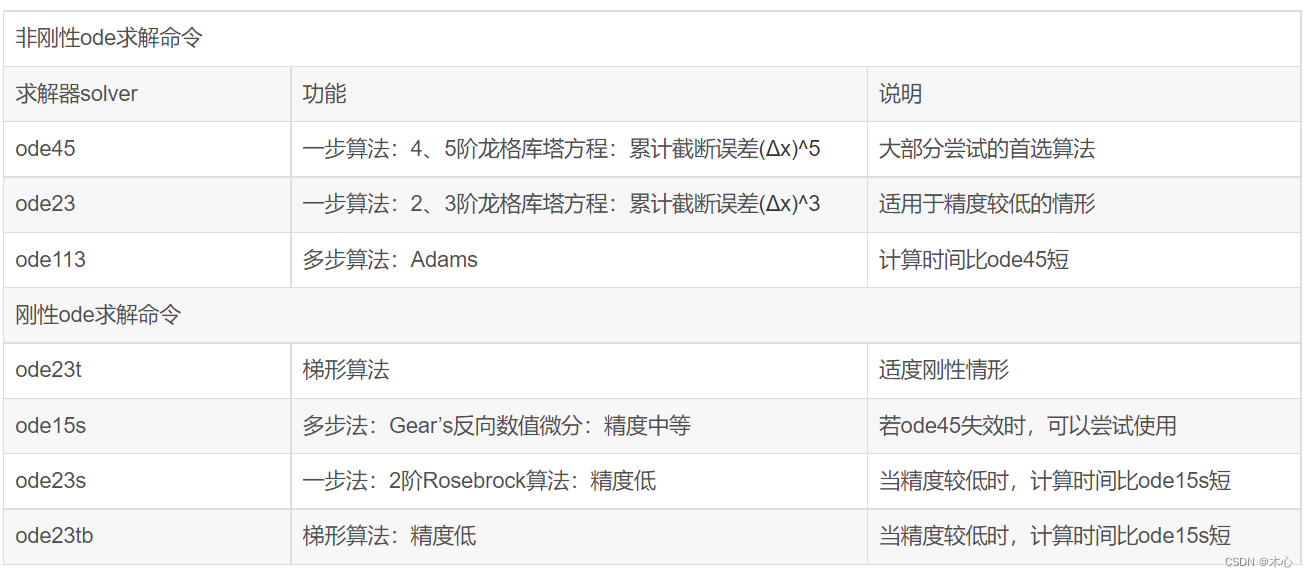

求数值解，有一些非线性的常微分方程是不能求出解析解的，我们一般求取其在一段区间内的数值解，采用迭代的方式来求解数值解，ode是matlab专门用于解微分方程的功能函数，具体的说明如下：

ode45是解决问题的首选，如果长时间没有结果，那么则采用ode15s试试。下面介绍ode45的函数格式

%函数格式
%[T,Y] = ode45(‘odefun’,tspan,y0)
%[T,Y] = ode45(‘odefun’,tspan,y0,options)
%[T,Y,TE,YE,IE] = ode45(‘odefun’,tspan,y0,options)
%sol = ode45(‘odefun’,[t0 tf],y0...)
%其中: odefun是函数句柄,可以是函数文件名,匿名函数句柄或内联函数名；
%          tspan 是求解区间 [t0 tf]，或者一系列散点[t0,t1,...,tf]；
%          y0 是初始值向量
%          T 返回列向量的时间点
%          Y 返回对应T的求解列向量
%          options 是求解参数设置,可以用odeset在计算前设定误差,输出参数,事件等
%          TE 事件发生时间
%          YE 事件发生时之答案
%          IE 事件函数消失时之指针i
1
2
3
4
5
6
7
8
9
10
11
12
13
14

首先得将微分方程标准化，类似于选择状态变量写状态空间表达式，对于一般的微分方程

{ F ( y , y ˙ , y ¨ , … , y ( n − 1 ) , t ) = 0 y ( t 0 ) = c 0 , y ˙ ( t ) = c 1 , … , y ( n − 1 ) ( t 0 ) = c n − 1 \left\{

\right. {F(y,y˙​,y¨​,…,y(n−1),t)=0y(t0​)=c0​,y˙​(t)=c1​,…,y(n−1)(t0​)=cn−1​​

首先选择选择一组微分作为状态变量

x = [ x 1 x 2 x 3 ⋮ x n ] = [ y y ˙ y ¨ ⋮ y ( n − 1 ) ] \bold x =

= x=⎣⎢⎢⎢⎢⎢⎡​x1​x2​x3​⋮xn​​⎦⎥⎥⎥⎥⎥⎤​=⎣⎢⎢⎢⎢⎢⎡​yy˙​y¨​⋮y(n−1)​⎦⎥⎥⎥⎥⎥⎤​

然后将待求解的微分方程$F(y,\dot{y},\ddot{y},\dots ,y^{(n-1)},y^n,t)=0$，写成$y^n=G(y,\dot{y},\ddot{y}\dots ,y^{n-1},t)=G(x_1,x_2,x_3\dots ,x_n,t)$的形式，然后写出$\dot{\mathbf{x}}$

x ˙ = [ x 1 ˙ x 2 ˙ x 3 ˙ ⋮ x n ˙ ] = [ y ˙ y ¨ ⋮ y ( n − 1 ) y ( n ) ] = [ x 2 x 3 x 4 ⋮ G ( x 1 , x 2 , x 3 … , x n , t ) ] \bold{\dot{x}} =

= = x˙=⎣⎢⎢⎢⎢⎢⎡​x1​˙​x2​˙​x3​˙​⋮xn​˙​​⎦⎥⎥⎥⎥⎥⎤​=⎣⎢⎢⎢⎢⎢⎡​y˙​y¨​⋮y(n−1)y(n)​⎦⎥⎥⎥⎥⎥⎤​=⎣⎢⎢⎢⎢⎢⎡​x2​x3​x4​⋮G(x1​,x2​,x3​…,xn​,t)​⎦⎥⎥⎥⎥⎥⎤​

上述步骤便是我们需要在odefun中完成的，举一个示例：在时间区间$t=[3.9,4]$，求解微分方程

$$y^{\prime \prime }=-ty+e^t{y}^{\prime }+3sin2t,y{|}_{t=3}=8,y^{\prime }{|}_{t=3}=2$$
那么即
x ˙ = [ x [ 1 ] − t ∗ x [ 1 ] + e t ∗ x [ 2 ] + 3 s i n 2 t ] \bold{\dot{x}} =

x˙=[x[1]−t∗x[1]+et∗x[2]+3sin2t​]

%在odefun.m脚本文件中完成以下内容
function dxdt = odefun(t, x)
	dxdt = zeros(2, 1);  %初始化为 2 x 1的零矩阵
	dxdt(1) = x(2);
	dxdt(2) = -t*x(1)+exp(t)*x(2)+3*sin(2*t);
end
1
2
3
4
5
6

%在main.m脚本文件中完成以下内容
tspan = [3.9, 4];
y0 = [8, 2];
[t, y] = ode45('odefun', tspan, y0);	%x的第一列为y，第二列为y’。如果遇到变量不是列向量形式的，可以考虑利用reshape函数做矩阵变换。
plot(t, y(:,1), '-o', t, y(:,2), '-*');
legend('y', "y'");
xlabel('t');
1
2
3
4
5
6
7
