Java开发必须掌握的运维知识 (九）-- Docker容器监控信息可视化仪表：Grafana

一、Grafana 是用来干什么的？

Grafana 是一个监控仪表系统，它是由 Grafana Labs 公司开源的的一个系统监测 (System Monitoring) 工具。它可以大大帮助你简化监控的复杂度，你只需要提供你需要监控的数据，它就可以帮你生成各种可视化仪表。同时它还有报警功能，可以在系统出现问题时通知你。
Grafana是一个可视化面板（Dashboard），有着非常漂亮的图表和布局展示，功能齐全的度量仪表盘和图形编辑器。支持Graphite、zabbix、InfluxDB、Prometheus和OpenTSDB作为数据源。
Grafana 不对数据源作假设，它支持以下各种数据，也就是说如果你的数据源是以下任意一种，它都可以帮助生成仪表。同时在市面上，如果 Grafana 称第二，那么应该没有敢称第一的仪表可视化工具了。因此，如果你搞定了 Grafana，它几乎是一个会陪伴你到各个公司的一件称心应手的兵器。

二、Grafana如何安装

（1）下载镜像

docker pull grafana/grafana
1

（2）创建容器

docker run -d -p 3001:3000  -e INFLUXDB_HOST=influxsrv -e INFLUXDB_PORT=8086 -e INFLUXDB_NAME=cadvisor -e INFLUXDB_USER=cadvisor -e INFLUXDB_PASS=cadvisor --link influxsrv:influxsrv --name grafana grafana/grafana
1

（3）访问

http://192.168.184.144:3001
1

用户名密码均为admin

（4）登录后提示你修改密码

（5）之后进入主页面

三、Grafana的使用

1、添加数据源

（1）点击设置，DataSource

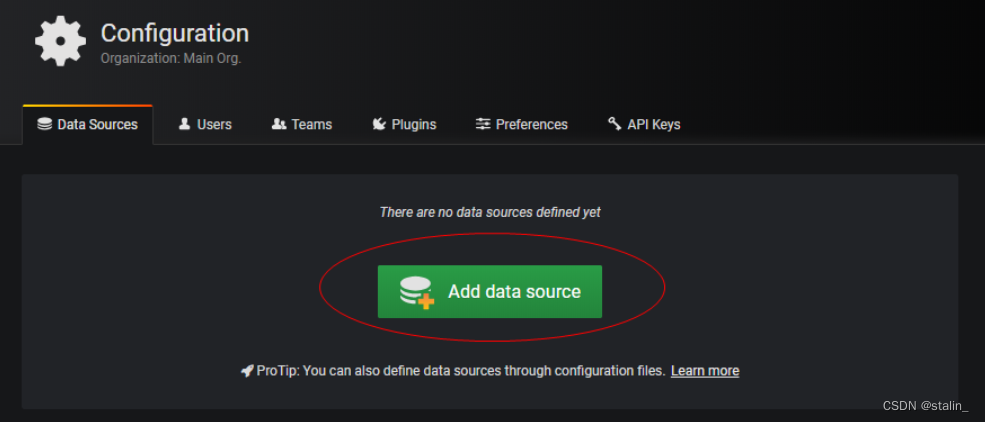

（2）点击添加data source

（3）为数据源起个名称，指定类型、地址、以及连接的数据库名、用户名和密码

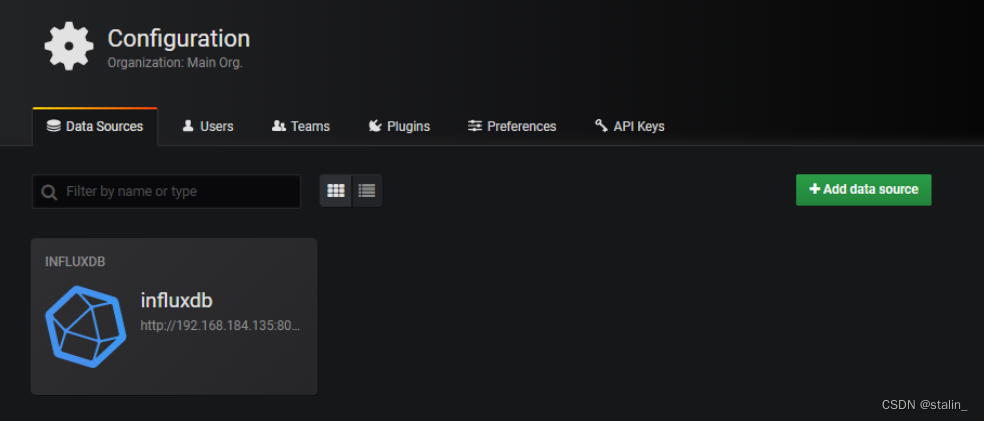

点击保存。数据源建立成功

2、添加仪表盘

（1）选择Dashboards --Manager

（2）点击“添加”按钮

（3）点击Graph 图标

（4）出现下面图表的界面 ，点击Panel Title 选择Edit (编辑)

（5）定义标题等基础信息

（6）设置查询的信息为内存，指定容器名称

（7）指定y轴的单位 为M

（8）保存

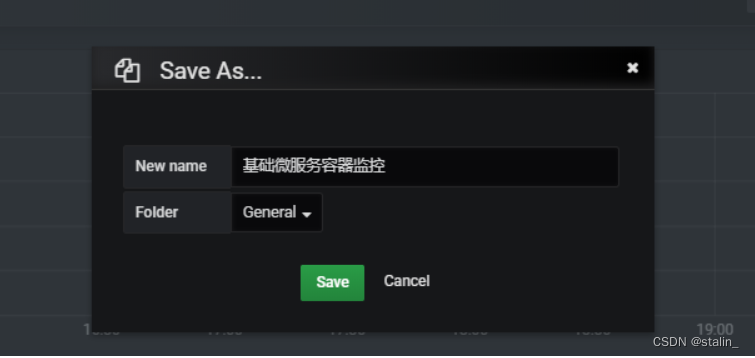

填写名称

3 预警通知设置

（1）选择菜单 alerting–> Notification channels

（2）点击Add channel 按钮

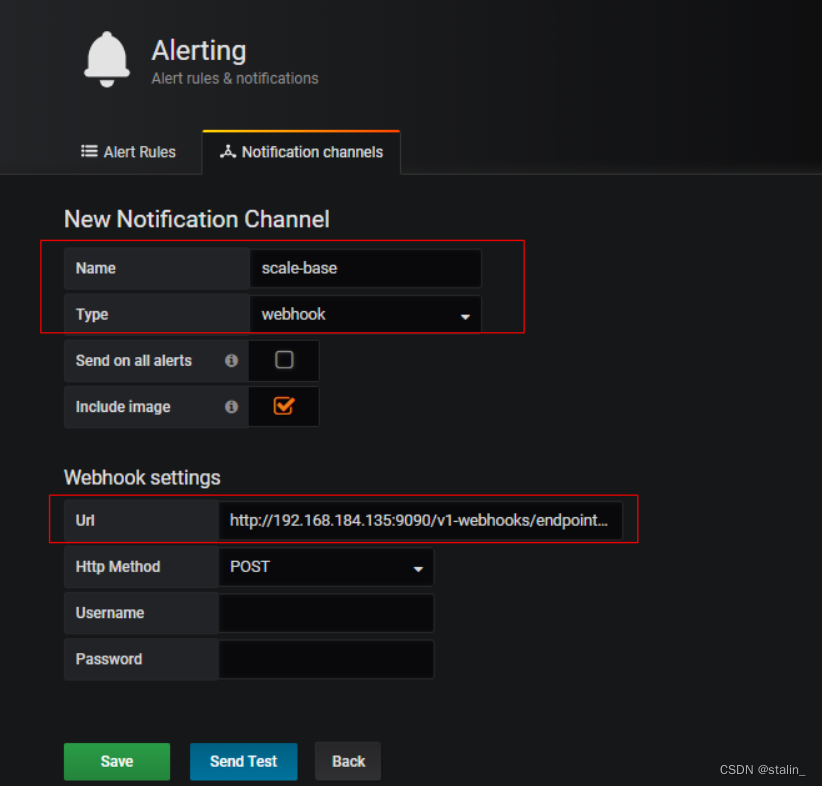

（3）填写名称，选择类型为webhook ,填写钩子地址

这个钩子地址是之前对base微服务扩容的地址

（4）点击SendTest 测试 观察基础微服务是否增加容器

（5）点击save保存

（6）按照同样的方法添加缩容地址

4 仪表盘预警设置

（1）再次打开刚刚编辑的仪表盘

（2）点击 Create Alert

设置预警线

（3）选择通知


保存更改
