RS232/RS485信号转12路模拟信号 隔离D/A转换器YL34



特点：

● RS-485/232接口，隔离转换成12路标准模拟信号输出

● 可选型输出4-20mA或0-10V控制其他设备

● 模拟信号输出精度优于 0.2%

● 可以程控校准模块输出精度

● 信号输出 / 通讯接口之间隔离耐压3000VDC

● 宽电源供电范围：10 ~ 30VDC

● 可靠性高，编程方便，易于安装和布线

● 用户可编程设置模块地址、波特率等

● 支持Modbus RTU 通讯协议，自动识别协议

● 标准DIN35导轨安装，可插拔接线端子

● 外形尺寸：128 x 132 x 58mm

典型应用：

●  0-10V标准模拟信号输出

● 智能楼宇控制、安防工程等应用系统

●  RS-232/485总线工业自动化控制系统

● 灯光控制，LED智能调光控制

● 设备运行调试与控制

● 传感器信号的远程传输及信号还原

● 工业现场执行器数据给定

● 医疗、工控产品开发

●  4-20mA信号输出

概述：

YL34系列实现主机RS-485/232接口信号隔离转换成标准模拟信号，用以控制远程设备。YL34系列产品可应用在 RS-232/RS-485总线工业自动化控制系统，4-20mA，0-5V，0-10V等标准信号输出，用来控制工业现场的执行设备，控制设备以及显示仪表等等。



产品包括电源隔离，信号隔离、线性化，D/A转换和RS-485串行通信。每个串口最多可接255只 YL34系列模块，通讯方式采用ASCII码通讯协议和MODBUS RTU通讯协议，自动识别通讯协议并回复，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

YL34系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

YL34系列产品按工业标准设计、制造，信号输出 / 通讯接口之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+80℃。

YL34功能简介：

YL34 信号隔离D/A转换模块，可以用来输出12路共地的电流或电压信号。

1. 模拟信号输出

12位输出精度，产品出厂前所有信号输出范围已全部校准。在使用时，用户也可以很方便的自行编程校准。

具体电流或电压输出量程请看产品选型，12路输出选型必须相同。

1. 通讯协议

通讯接口： 1路标准的RS-485通讯接口和1路标准的RS-232通讯接口，可同时通讯互不干扰。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS  RTU通讯协议。模块自动识别通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。

通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

1. 抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。

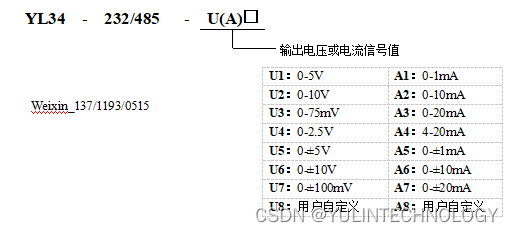

选型：

选型举例1： 型号：YL34-232/485-A4   4-20mA信号输出

选型举例2： 型号：YL34-232/485-U2   0-10V信号输出

选型举例3： 型号：YL34-232/485-A7   0-±20mA信号输出

YL34通用参数：

(typical @ +25℃，Vs为24VDC)

输出类型：  电流输出 / 电压输出

精    度：  0.2%

输出失调：  电流输出 ±0.5 uA/℃  ，电压输出 ±0.1 mV/℃

温度漂移：  ±20 ppm/℃ (±30 ppm/℃, 最大)

输出带载能力：电流输出    350Ω (4-20mA/0-20mA/0-±20mA电流输出)

              电压输出    10mA(0-5V/0-10V/0-±5V电压输出)

通    讯：   协议  RS-485 和 RS-232   标准字符协议 和 MODBUS RTU通讯协议

             波特率（2400、4800、9600、19200、38400、57600、115200bps）可软件选择

地址（0～255）可软件选择

通讯响应时间：100 ms 最大

工作电源：    +10 ~ 30VDC宽供电范围，内部有防反接和过压保护电路

功率消耗：    小于5W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

隔离耐压：   通讯接口 / 输出 / 电源  之间 三隔离：  3KVDC，1分钟，漏电流 1mA

             其中12路模拟量共地输出。

耐冲击电压： 3KVAC， 1.2/50us(峰值)

外形尺寸：   128mm  x  132 mm  x  58mm

引脚定义：







YL34字符协议命令集：

模块的出厂初始设置，如下所示：

地址代码为01

波特率9600 bps

禁止校验和

如果使用 RS-485网络，必须分配一个独一无二的地址代码，地址代码取值为16进制数在00和FF之间，由于新模块的地址代码都是一样的，他们的地址将会和其他模块矛盾，所以当你组建系统时，你必须重新配置每一个YL34模块地址。可以在接好YL34模块电源线和RS485通讯线后，通过配置命令来修改YL34模块的地址。波特率，校验和状态也需要根据用户的要求而调整。而在修改波特率，校验和状态之前，必须让模块先进入缺省状态，否则无法修改。

让模块进入缺省状态的方法：

YL34模块都有一个特殊的标为INIT的管脚。将INIT管脚短路接到地线(GND管脚)后，再接通电源，此时模块进入缺省状态。在这个状态时，模块的配置如下：

地址代码为00

波特率9600 bps

禁止校验和

这时，可以通过配置命令来修改YL34模块的波特率，校验和状态等参数。在不确定某个模块的具体配置时，也可以将INIT管脚短路接到地线(GND管脚)，再接通电源，使模块进入缺省状态，再对模块进行重新配置。

    字符协议命令由一系列字符组成，如首码、地址ID，变量、可选校验和字节和一个用以显示命令结束符(cr)。主机除了带通配符地址“**”的同步的命令之外，一次只指挥一个YL34模块。

命令格式：(Leading Code)(Addr)(Command)[data][checksum](cr)

(Leading code) 首码是命令中的第一个字母。所有命令都需要一个命令首码，如%,$,#,@,...等。        1- 字符

(Addr)      模块的地址代码, 如果下面没有指定，取值范围从 00～FF (十六进制)。                2- 字符

(Command) 显示的是命令代码或变量值。                                                    变量长度

[data]      一些输出命令需要的数据。                                                      变量长度

[checksum] 括号中的Checksum（校验和）显示的是可选参数，只有在启用校验和时，才需要此选项。 2- 字符

(cr)        识别用的一个控制代码符，(cr)作为回车结束符，它的值为0x0D。                      1- 字符

当启用校验和(checksum)时，就需要[Checksum]。它占2-字符。命令和应答都必须附加校验和特性。校验和用来检查所有输入命令，来帮助你发现主机到模块命令错误和模块到主机响应的错误。校验和字符放置在命令或响应字符之后，回车符之前。

计算方法：两个字符，十六进制数，为之前所发所有字符的ASCII码数值之和，然后与十六进制数0xFF相与所得。

应用举例：禁止校验和(checksum)

       用户命令    $002(cr)

       模块应答    !00020600 (cr)

 启用校验和(checksum)

用户命令    $002B6 (cr)

       模块应答    !00020600 A9 (cr)

       ‘$’ = 0x24   ‘0’ = 0x30   ‘2’ = 0x32

  B6=(0x24+0x30+0x30+0x32) AND 0xFF

       ‘!’ = 0x21   ‘0’ = 0x30   ‘2’ = 0x32   ‘6’ = 0x36

  A9=(0x21+0x30+0x30+0x30+0x32+0x30+0x36+0x30+0x30) AND 0xFF

命令的应答 ：

应答信息取决于各种各样的命令。应答也由几个字符组成，包括首代码，变量和结束标识符。应答信号的首代码有两种， ‘!’或 ‘>’表示有效的命令而‘?’ 则代表无效。通过检查应答信息，可以监测命令是否有效

注意：1、在一些情况下，许多命令用相同的命令格式。要确保你用的地址在一个命令中是正确的，假如你用错误的地址，而这个地址代表着另一个模块，那么命令会在另一个模块生效，因此产生错误。

2、必须用大写字母输入命令。

外形尺寸：(单位：mm)



保修：

本模块自售出之日起两年内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，可以返厂免费维修。因违反操作规定和要求而造成损坏的，需交纳器件费用和维修费。

版权：

版权 © 2021深圳市俞霖科技开发有限公司。

如未经许可，不得复制、分发、翻译或传输本说明书的任何部分。本说明书如有修改和更新，恕不另行通知。

商标：

本说明书提及的其他商标和版权归各自的所有人所有。

                                                                        版本号：V1.0
