计组作业&笔记【 总线 】

 系统总线按传输内容不同分为数据总线，地址总线，控制总线。

片内总线与系统总线是并列关系，与通信总线一同作为总线按功能的分类。

所以选B

---

 总线复用是指一种信号线在不同时间传输不同的信息。

所以该题选A。

---



 当某设备正获得了总线控制权时，它会发出BS总线忙的信号通知整个系统有设备正在占用总线。

故选B。

---



独立请求方式，每个设备与总线控制部件之间都有一套独立的线，而且需要用到排队器来进行判优仲裁，排队器的逻辑可以灵活设计，但是实现比较复杂。所以该题选C。

---



运用了计数器进行判优仲裁，且拥有设备地址线，不是公用一个BG数据请求线，所以是计数器定时查询总线的判优方式接线图。故选B。

---



每个设备与总线控制部件之间都有一套独立的线，而且需要用到排队器来进行判优仲裁，所以是独立请求方式的总线判优方式的接线图。故选C。

---



 由下图可知，T1，T2，T3，T4分别代表申请阶段，寻址阶段，传输阶段和结束阶段，所以T3表示的是传输阶段。 故此题 选D。

---



 总线宽度又称总线位宽，它是总线上同时能传输的数据位数，通常是指数据总线的根数，如32根称为32位（bit）总线。所以该题选D。

---

总线是一组能为多个部分分时共享的公共信息传递线路。

分时指的就说同一时刻只允许有一个部件向总线发送信息。

所以选D，一个。

---



链式查询公用一条BG允许请求线，如果坏了会影响所有的设备，所以链式查询方式对电路故障最敏感。故选D。

---



总线复用是指一种信号线在不同的时间传输不同的信息，可以使用较少的线传输更多的信息，从而节省了空间和成本。所以该题选D。

---



公用一条BG总线同意线，所以是链式查询方式的总线判优方式接线图。故选A。

---



由下图可知，是申请-》寻址-》传输-》结束。故选C。

---





由下图可知，解决了CPU，主存与I/O设备间的熟读不匹配问题 ，所以选D。

---

独立请求方式，每个设备与总线控制部件之间都有一套独立的线，而且需要用到排队器来进行判优仲裁，排队器的逻辑可以灵活设计，但是实现比较复杂。所以该题选C。

---

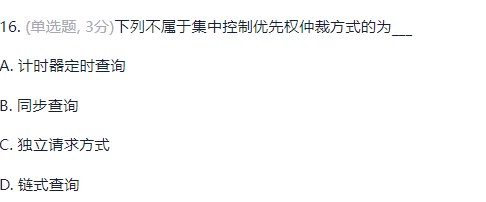

仲裁方式分为集中控制优先权仲裁方式和分布控制优先权仲裁方式，其中集中控制优先权仲裁方式分为三种：链式查询方式，计数器定时查询方式和独立请求方式，所以该题选B。

---





三总线结构指的是I/O总线，主存总线，DMA总线三组传输线。

所以选B。

---



按总线功能（连接部件）不同总线可以分为片内总线，系统总线，通讯总线三种，所以选BCD。

---

全选。

---



总线的特性包括机械特性，电气特性，功能特性，时间特性，所以选BD。

---

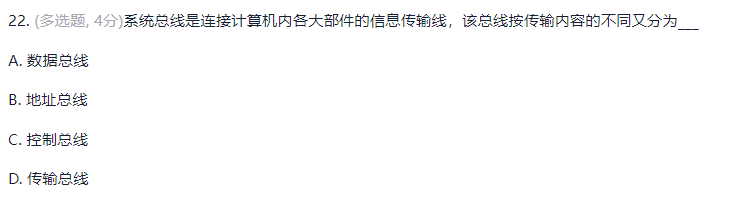

系统总线按传输内容不同分为数据，地址，控制总线，所以选ABC。

---



同前面一道题，三总线包含主存总线，IO总线，DMA总线，所以选BCD。

---

申请阶段 -》寻址阶段 -》传输阶段 -》 结束阶段。

---





同前面一道选择题，不同信号在同一条信号线上分时传输的方式称为总线复用。

所以该题为—总线复用。

---



---



---

---

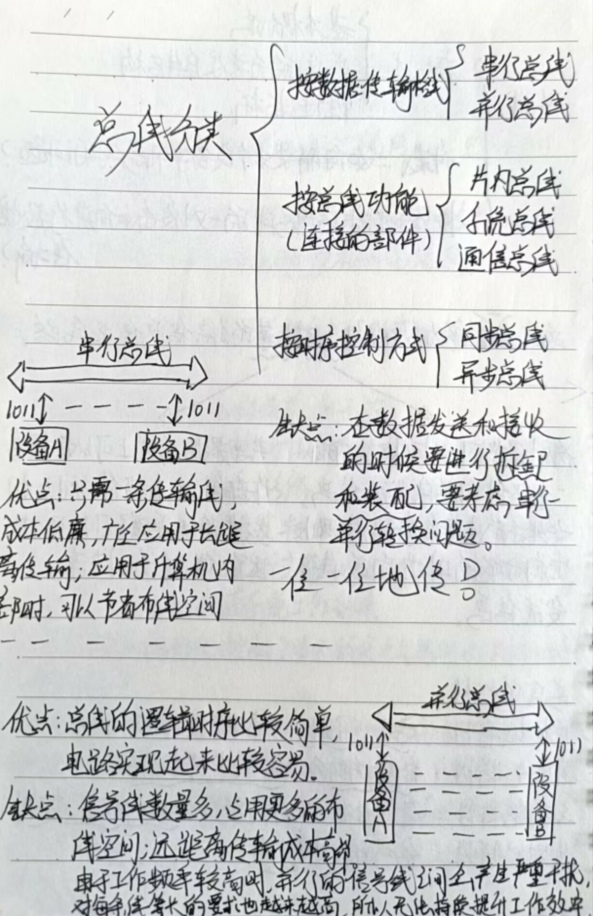

笔记【线上/手写】





集中仲裁方式的工作流程：

 三种仲裁方式的具体流程：

链式查询方式：

计数器查询方式：





独立请求查询方式：

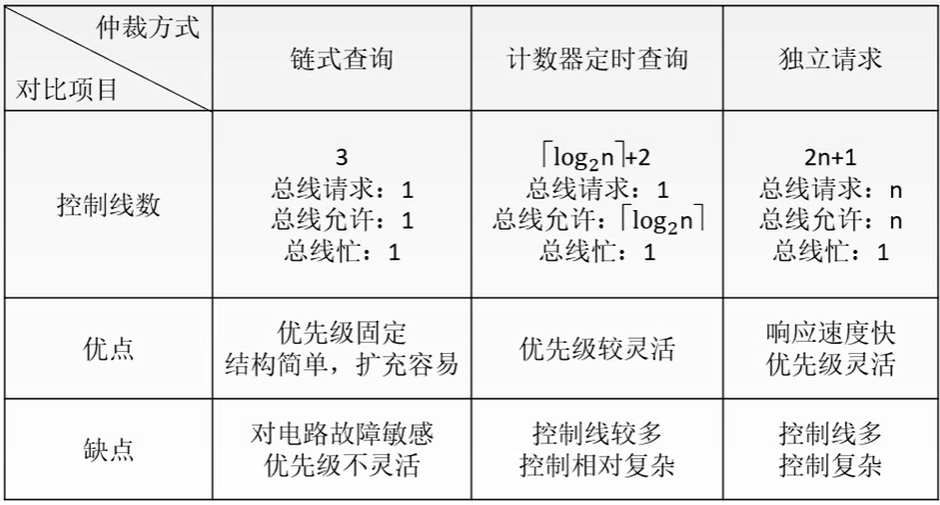

 对比：

 了解一下分布仲裁方式即可
