静态路由配置案例

配置静态路由原理命令：

[Huawei]ip route-static 来源ip 子网掩码 去向ip
[Huawei]ip route-static 192.168.20.1 255.255.255.0 192.168.1.2

案例：

pc1,pc2,ar5,ar6
先配置pc,和路由器


pc2一样
部分配置
ar5:
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ip ad 192.168.10.1 24

ar6:
[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip ad 192.168.1.2 24

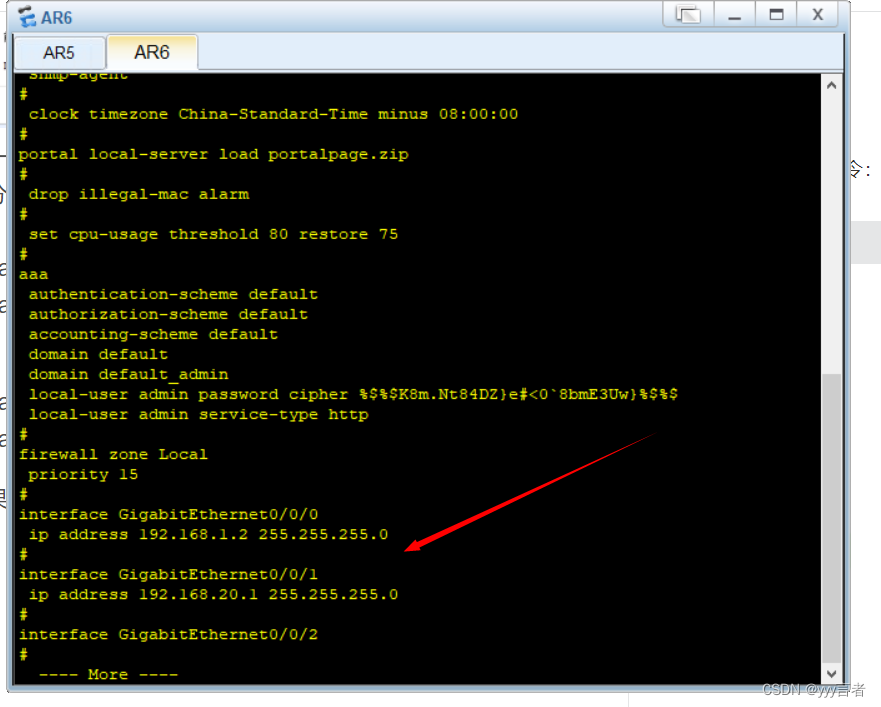

结果：dis cu


完成配置先尝试连接：pc1连接pc2(很明显拼不通)

很明显：
pc1拼通不了：192.168.1.2
（pc1里面的ip地址到ar6 的端口g0,就丢掉了，所以要建立一个连接，由起点是ip 192.168.10.1 目的地址是192.168.1.2静态路由）
现在进行静态路由表配置：
[Huawei]ip route-static
[Huawei]ip route-static 来源ip 子网掩码 去向ip

ar5:
[Huawei]ip route-static 192.168.20.1 255.255.255.0 192.168.1.2
//来源是192.168.20.1 去向192.168.1.2 是在ar5设置

ar6:
[Huawei]ip route-static 192.168.10.1 255.255.255.0 192.168.1.1

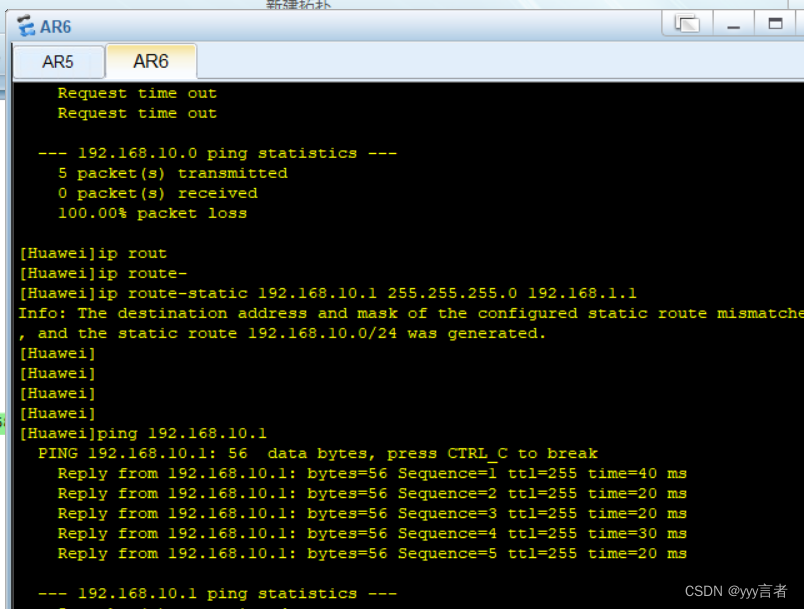

最后结果：
