网络设备安装上线，你要知道的10个步骤

大家好，我是技福的小咖老师。在网络工程中设备的安装工作必不可少，你平时都是按哪些步骤完成的？今天给大家总结一下最常见的10个步骤。

安装流程

网络设备安装流程图

 安装环境要求

1► 安装场景

为确保设备的正常运行，延长设备的使用寿命，设备的安装选址需满足以下条件：

建议将设备安装在标准室内机房，不可以将设备安装在杂物间、楼道、住宅楼等场所。

2► 安装环境

• 机房环境清洁，无积水，无明显的浮尘。

• 门窗完好，无破损。

• 穿线孔需要密封，防止啮齿动物以及灰尘。

3► 机房温度、湿度

• 设备的进、出风口与其他设备的进、出风口保证空间上错开。

• 设备的长期工作温度是0°C～45°C，推荐环境温度25℃左右，这里的环境温度是指设备的进风口温度。

• 若机房无中央空调或中央空调功率不足，推荐增加空调降低机房温度，空调安装延时板，防止掉电后来电需要手工开机。

• 禁止空调冷风直吹设备，空调与设备保持3m以上距离，或者设备侧对空调。

• 设备不能安装在积水、潮湿的地方，长期工作环境相对湿度为5%RH～85%RH，无凝结。如果设备线缆经过以上环境，为了防止水滴沿着线缆流入设备或网络箱，需在线缆进入设备或网络箱前设计防水弯。

• 防水弯最低点要低于线缆连接器接头或网络箱线缆入口处10cm～20cm。

4► 噪声

欧盟EC、美国OSHA、GBZ标准，规定超过要求工作场所噪声不高于85dbA限值的噪声（8h twa），高于此值，需要采取听力保护措施保护工作人员听力。很多主流设备厂家的都设备噪声满足NEBS标准，环境温度不高于25℃时，噪声小于78dBA。对于噪声相对敏感的地区，请参考下表对机房采取隔声、降噪措施。

 机柜规格要求

很多交换机或路由器等网络设备，可以安装在19英寸标准机柜中，自行采购机柜需确保满足以下要求：

• 选配机柜应该为19英寸、21英寸或23英寸标准机柜，机柜深度≥300mm。

• 对于有机柜门的机柜，机柜方孔条，需距离机柜门的距离要大于70mm。

• 设备的散热气流走向为左边进风右边出风的设计，19英寸的机柜需保证两边至少有75mm的空间，避免进、出风口被堵住。

• 机柜门的孔隙率大于50％，满足设备的散热要求。

• 机柜应自带滑道，浮动螺母，安装螺钉等附件。

• 机柜预留有与设备连接的接地端子。

• 如果采用上走线方式，机柜顶部应预留出线口；如果采用下走线方式，机柜底部应预留出线口。

安装准备

1► 准备工具

2► 安装辅料

安装保护地线

1► 线材规格要求

2► 安装地线

• 机箱地线的安装方式有两种：当机箱距离机房接地排较近时，可将机箱地线直接连接到机房接地排；当距离较远时，可将机箱接地线连接到机柜接地点上。

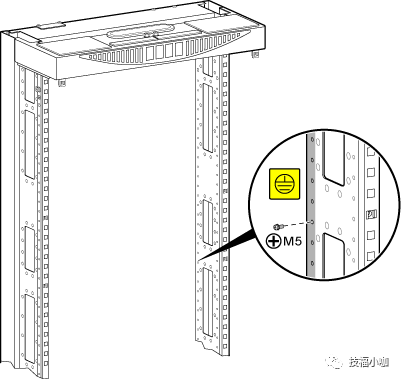

• 很多机柜的接地排是分别在机柜左右内侧后端，没有涂层的一列螺孔为机柜接地排，可以使用任意一个孔位安装地线，如图所示。

• 在地线两端粘贴临时标签。

• 将地线沿走线梯方向布放，连接到机柜顶部的接地端子上，如下图图①所示，地线的另一端连接到机房接地排。

• 将机箱保护地线连接到机柜接地排上，如下图图②所示。

• 分别在地线端20mm处粘贴正式标签，如下图图③所示。

安装网线

网线在连接前，需要注意以下四点：

• 在绑扎网线前需用网线测试仪进行连通性测试。

• 电源线、地线与信号线缆的间距要大于30mm。

• 将网线绑扎成矩形，要求线扣整齐，方向一致。

• 线缆的走线不能遮挡上、下槽位的单板，以免影响上、下单板的后期维护。

• 在网线两端粘贴临时标签。

• 网线需沿设备的走线槽布放，插接到相应接口上。

• 使用网线测试仪进行网线的连通性测试。

• 使用线扣将网线固定到机架上，每隔约150mm绑扎一次。

安装光纤

光纤及光纤跳线在使用前需注意：

• 安装光模块时必须佩戴防静电手腕带或防静电手套。

• 电源线、地线与信号线缆的间距要大于30mm，光纤拐弯处最小弯曲半径应大于40mm。

• 不连接光纤的光模块需安装防尘帽。

• 光纤的绑扎不能太紧，绑扎后光纤可以自由抽动为宜。

• 线缆的走线不能遮挡上、下槽位的单板，以免影响上、下单板的后期维护。

• 在光纤两端粘贴临时标签。

• 将光纤线缆理成一束，穿进波纹管。

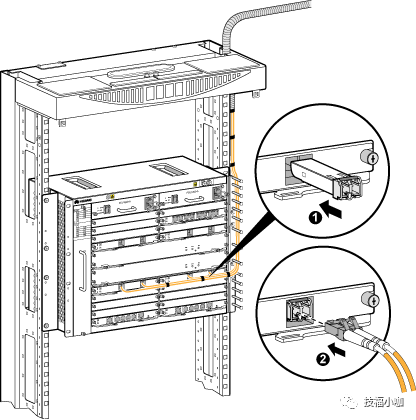

• 安装光模块，如上图图①所示。

• 将光纤沿走线区布放，拆除光模块上的防尘帽和光纤的防护帽，插接到相应的光模块上，如图②所示。

• 光纤的另一头连接到ODF上。

• 用光纤绑扎带进行绑扎光纤，每隔约150mm绑扎一次，在光纤绑扎带的基础上用线扣将光纤束固定在走线架上。

• 分别在光纤两端20mm处粘贴正式标签。

波纹管的处理如下图：

• 波纹管两端用胶带做防割处理，如上图图①所示。

• 将波纹管沿走线梯方向布放。

• 将波纹管穿过机柜顶部的出线孔进入机柜约100mm，用线扣将其固定在机柜上，如上图图②所示。

路由器上安装E1线缆

• 在E1线缆两端粘贴临时标签。

• E1线缆需沿机箱的走线架布放，插接到子卡的接口上并用十字螺丝刀拧紧防脱落螺钉。

• E1线缆的对端连接到DDF上。

• 使用线扣将E1线缆固定到机架上。

• 分别在E1线缆两端20mm处粘贴正式标签。

两个需要注意的：

• 电源线、地线与信号线缆的间距要大于30mm。

• 线缆的走线不能遮挡上、下槽位的单板，以免影响上、下单板的后期维护。

加电前检查

1► 机柜电气连接检查

2► 安装环境检查

3► 机柜安装检查

上电检查

输入电压在正常电压范围内，才可以给设备上电，直流配电的正常的输入电压范围为-38 V DC～-72 V DC，交流配电的输入电压范围为90 V AC～220 V AC。

安装示例

我们以华为中端路由器NE20E为例子，看看加电检测的情况。
