模拟电子技术（五）放大电路中的反馈

放大电路中的反馈

反馈的基本概念

• 输出量变化 ——> 净输入量变化
  反馈：能够将输出量的变化反馈到输入端（反馈量的变化），引起净输入量的变化，最终再影响输出量的变化

• 回顾第二章的静态工作点稳定电路（静态分析）
  T↑——β↑——iCQ↑——iEQ↑——UEQ↑（Re的存在使UEQ≠0）——UBE↓——IBQ↓——iCQ↓

• 分析上图直流负反馈电路（由于旁路电容存在，交流中Re被短路，上图中交流无反馈）

• 对基本概念的说明
  注意：净输入电压！！！
三种元件：集成运放、单管放大、差分放大


反馈的类型

反馈、反馈组态的判断

交流负反馈的四种基本组态：
电压串联负反馈、电压并联负反馈、电流串联负反馈、电流并联负反馈

• 判断有无反馈
  本质：输出量的变化是否传递到输入端，引起净输入量的变化

• 判断正/负反馈（瞬时极性法）
  本质：使净输入量减小的为负反馈，使净输入量增大的为正反馈





小总结：集成运放想要组成负反馈，不论从同向还是从反向假设，反馈网络一定是引回反相输入端

• 判断直流/交流反馈
  方法：画出直流、交流通路，分别进行分析


• 判断局部/级间反馈


• 判断电压/电流反馈



• 判断串联/并联反馈




---

• 反馈类型与组态判断小结
  交流负反馈中才分析组态，注意直流中的反馈电阻交流分析时可能会接地，则不存在交流负反馈，就不需要判断其组态

负反馈对放大电路性能的影响

• 引入交流负反馈对放大电路性能的影响
  关于Ro、Uo和Ri、Ui之间的关系，参考第二章对输入、输出电阻的复习
  串、并联反馈影响输入；电流、电压反馈影响输出

• 对于这些性能的影响，是以牺牲电路的代价为增益的

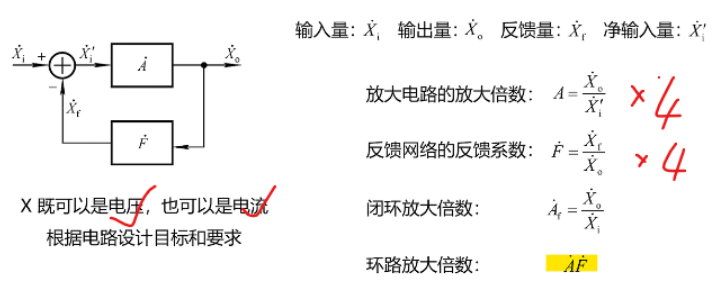

负反馈放大电路的方块图表示

深度负反馈放大电路

深度负反馈的概念

• 深度负反馈本质（负反馈放大电路的一般表达式）
  反馈深度| 1 + AF |

• 理想集成运放


深度负反馈放大电路放大倍数的分析

利用理想集成运放“虚短虚断”

• 判断交流组态——判断电路功能

• 解题要点
  1. 判断反馈组态：对输入而言，同侧并异侧串；对输出而言，同侧压异侧流
  2. 理想集成运放引入负反馈，即工作在线性区，满足“虚短虚断”特性
  3. 虚短：UP=UN；虚断：IP=IN=0
  4. 利用“虚短虚断”，得到电路满足“反馈量=输入量；净输入量=0”的深度负反馈本质
  5. 放大倍数：找Uo与Ui之间的关系
  6. 找关键点列KCL、KVL、欧姆定律
