【Linux网络编程】TCP/IP协议详解

总结《Linux高性能服务器编程》1-4章

第一章 TCP/IP协议族

TCP/IP协议族体系结构以及主要协议

• 数据链路层、网络层和传输层负责处理==网络通信细节，这部分必须既稳定又高效，因此在内核空间中实现，应用层则在用户空间实现，因为它负责处理众多逻辑，比如文件传输、名称查询和网络管理等；

• 垂直的实线箭头表示TCP/IP协议族各层之间的实体通信（数据包确实是沿着这些线路传递的），而水平的虚线箭头表示逻辑通信线路；

• 数据链路层

  • 数据链路层实现了网卡接口的网络驱动程序；

  • ARP协议（Address Resolve Protocol，地址解析协议）和RARP协议（逆地址解析协议）实现了IP地址和机器物理地址（通常是MAC地址，以太网、令牌环和802.11无线网络都使用MAC地址）之间的相互转换。

• 网络层

  • 网络层实现数据包的选路和转发，且对上层协议隐藏了网络拓扑连接的细节；

  • IP协议根据数据包的目的IP地址来决定如何投递它；

  • ICMP协议是IP协议的重要补充，用于检测网络连接，ICMP报文包括两种类型；

    • 差错报文：用来回应网络错误；
      • 查询报文：用来查询网络信息；
      • ICMP协议并非严格意义上的网络层协议，因为它使用处于同一层的IP协议提供的服务；

• 传输层

  • 传输层为两台主机上的应用程序提供端到端（end to end）的通信；

  • TCP协议（Transmission Control Protocol，传输控制协议）为应用层提供可靠的、面向连接的和基于流（stream）的服务；

  • UDP协议（User Datagram Protocol，用户数据报协议）为应用层提供不可靠、无连接和基于数据报的服
    务；

  • SCTP协议（Stream Control Transmission Protocol，流控制传输协议）是一种相对较新的传输层协议，它为在因特网上传输电话信号而设计；

• 应用层

  • ping是应用程序，而不是协议，它利用ICMP报文检测网络连接，是调试网络环境的必备工具；

  • telnet协议是一种远程登录协议，它使我们能在本地完成远程任务；

    • 能够执行telnet命令并不代表系统中安装了telnet服务，可用netstat -tnl查看是否有进程正在监听本地23端口；

    #大部分情况下，我们只是使用它查看目标主机是否打开了某端口
    #其执行结果有两种：
    telnet: connect to address 101.199.97.65: Connection refused #端口未打开
    Connected to 10.88.11.25. #端口已打开
    1
    2
    3
    4

  • OSPF（Open Shortest Path First，开放最短路径优先）协议是一种动态路由更新协议；

  • DNS（Domain Name Service，域名服务）协议提供机器域名到IP地址的转换；

    • host 命令：使用DNS协议和DNS服务器通信，查询目标主机IP地址；
    • 使用tcpdump观察DNS通信过程；

    terminal 1：$sudo tcpdump -i ens33 -nt -s 500 port domain
    #开启tcpdump抓包，使用“port domain”来过滤数据包，表示只抓取使用domain（域名）服务的数据包；
    #使用-s 500限制只抓500kB的数据；使用-n表示显示IP地址而不是主机名；使用-t不显示时间戳
    terminal 2：$host-t A www.baidu.com
    #terminal 2即会显示DNS查询和应答报文
    1
    2
    3
    4
    5

  • 应用层协议（或程序）可能跳过传输层直接使用网络层提供的服务；

封装与分用

• 应用程序数据在发送到物理网络上之前，将沿着协议栈从上往下依次传递。每层协议都将在上层数据的基础上加上自己的头部信息（有时还包括尾部信息），以实现该层的功能；

  • 经过数据链路层封装的数据称为帧（frame），帧的最大传输单元（Max Transmit Unit，MTU），即帧最多能携带多少上层协议数据（比如IP数据报），通常受到网络类型的限制；

• 当帧到达目的主机时，将沿着协议栈自底向上依次传递，各层协议依次处理帧中本层负责的头部数据，以获取所需的信息，并最终将处理后的帧交给目标应用程序；

  • 以太网帧用2字节标识上层协议：0x800为IP数据报，0x806为ARP；
  • IP数据报的头部采用16位的协议（protocol）字段标识上层协议：ICMP协议、TCP协议和UDP协议；
  • TCP和UDP数据报的头部采用16位的端口号（portnumber）字段来区分上层应用程序：53为DNS，80为HTTP；

socket和TCP/IP协议族的关系

• 数据链路层、网络层、传输层协议是在内核中实现的，因此操作系统需要实现一组系统调用，使得应用程序能够访问这些协议提供的服务；
  • **socket就是实现这组系统调用的一个API（**ApplicationProgramming Interface，应用程序编程接口）；
  • 由socket定义的API提供两点功能：用户缓冲区和TCP/UDP内核缓冲区之间的数据交互，以及修改内核中各层协议的信息以控制底层通信行为；
  • socket是一套通用网络编程接口，它不但可以访问内核中TCP/IP协议栈，而且可以访问其他网络协议栈；

第二章 IP协议详解

IP协议特点

• IP协议是TCP/IP协议族的动力，它为上层协议提供无状态、无连接、不可靠的服务:
  • 无状态（stateless：IP通信双方不同步传输数据的状态信息，因此所有IP数据报的发送、传输和接收都是相互独立、没有上下文关系的，简洁高效，但无法处理乱序和重复；
  • 无连接（connectionless）：IP通信双方都不长久地维持对方的任何信息；
  • 不可靠：IP协议不能保证IP数据报准确地到达接收端，它只是承诺尽最大努力；

IP分片

• 以太网帧的MTU是1500字节，因此它携带的IP数据报的数据部分最多是1480字节（IP头部
  占用20字节），当IP数据报的长度超过帧的MTU时，它将被分片传输；

• 可以通过 ifconfig 命令或者 netstat 命令查看以太网帧即IP地址等；

IP路由

• 使用 route 命令或 netstat 命令查看路由表；

• IP路由机制的步骤：

  • 查找路由表中和数据报的目标IP地址完全匹配的主机IP地址，若无则转2；
  • 查找路由表中和数据报的目标IP地址具有相同子网的网络IP地址，若无则转3；
  • 选择默认路由项，通常意味着数据报的下一跳路由是网关；

• 更新路由表：

  • 通过route命令或其他工具手动修改路由表，是静态的路由更新方式
  • 对于大型的路由器，通常通过BGP、RIP、OSPF等协议动态更新路由表；
  • ICMP重定向报文也能用于更新路由表，一般来说，主机只能接收ICMP重定向报文，而路由器只能发送ICMP重定向报文；

IPV6

• IPv4用32位表示IP地址，一般用点分十进制来表示；
• IPv6用128位（16字节）来表示IP地址，总量达到$2^{128}$个，一般用十六进制字符串表示；
  • IPv6协议并不是IPv4协议的简单扩展，而是完全独立的协议；
  • 增加了多播和流的功能，引入自动配置功能，增加了专门的网络安全功能等；

第三章 TCP协议详解

TCP服务特点

• 面向连接、字节流和可靠传输

  • 面向连接：一对一，所以基于广播和多播（目标是多个主机地址）的应用程序不能使用TCP服务；
  • 字节流：通信双方不需要执行相同次数的读、写操作；
    • 当发送端应用程序连续执行多次写操作时，TCP模块先将这些数据放入TCP发送缓冲区中，当TCP模块真正开始发送数据时，发送缓冲区中这些等待发送的数据可能被封装成一个或多个TCP报文段发出；
    • 相反，发送端应用程序每执行一次写操作，UDP就将其封装成一个数据报并发送，因此接收端必须及时针对每一个UDP数据报执行读操作=，否则就会丢包；
  • 可靠传输：应答机制与超时重传机制；

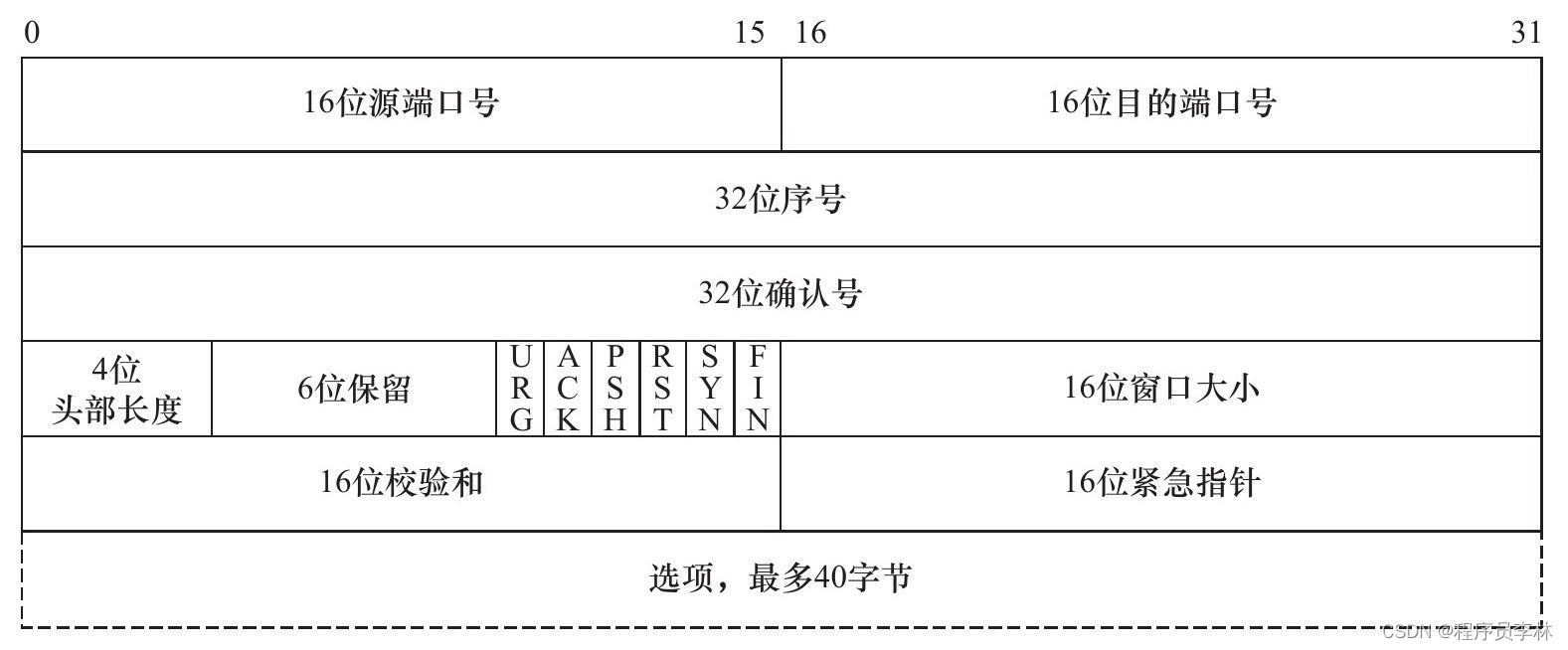

TCP头部结构

TCP 连接的建立和关闭

• 使用tcpdump观察TCP连接的建立和关闭

  terminal 1 $ sudo tcpdump -i ens33 -nt '(src 192.168.111.170 and dst 14.215.177.38 or src 14.215.177.38 and dst 192.168.111.170)'

  termial 2 $ telnet 14.215.177.38 80 # 使用telnet建立TCP连接
  1
  2
  3

• 半关闭状态

  • 通信的一端可以发送结束报文段给对方，告诉它本端已经完成了数据的发送，但允许继续接收来自对方的数据，直到对方也发送结束报文段以关闭连接；

• 连接超时

TCP状态转移

• TCP状态转移总图

  • 粗虚线表示典型的服务器端连接的状态转移，粗实线表示典型的客户端连接的状态转移

  • 服务器端连接状态：LISTEN状态、ESTABLISHED状态、CLOSE_WAIT状态、LAST_ACK状态；

  • 客户端连接状态：SYN_SENT状态、ESTABLISHED状态、FIN_WAIT_1状态、FIN_WAIT_2状态、CLOSE_WAIT状态、TIME_WAIT状态；



• TIME_WAIT状态

  • TIME_WAIT状态存在的原因：可靠地终止TCP连接，保证让迟来的TCP报文段有足够的时间被识别并丢弃；

  • TIME_WAIT等待一段长为2MSL（Maximum Segment Life，报文段最大生存时间），坚持2MSL时间能够确保网络上两个传输方向上尚未被接收到的、迟到的TCP报文段都已经消失；

  • 服务器端由于使用知名端口号，所以TIME_WAIT状态会影响重启，但客户端一般使用系统自动分配的临时端口号来建立连接，所以一般可以立即重启；

复位报文段

• 在某些特殊条件下，TCP连接的一端会向另一端发送携带RST标志的报文段，即复位报文段，以通知对方关闭连接或重新建立连接；
• 产生原因：访问不存在的端口、异常终止连接、处理半打开连接；

TCP数据流

• TCP报文段所携带的应用程序数据按照长度分为两种：交互数据和成块数据；
  • 交互数据：仅包含很少的字节，交互数据的应用程序（或协议）对实时性要求高，比如telnet、ssh等；
  • 成块数据：长度则通常为TCP报文段允许的最大数据长度，对传输效率要求高，比如ftp；

带外数据

• 带外（Out Of Band，OOB）数据：用于迅速通告对方本端发生的重要事件，优先级更高；
• UDP没有实现带外数据传输，TCP也没有真正的带外数据；
• TCP利用其头部中的紧急指针标志和紧急指针两个字段，给应用程序提供了一种紧急方式；

TCP超时重传

• TCP模块为每个TCP报文段都维护一个重传定时器，该定时器在TCP报文段第一次被发送时启动；
• 如果超时时间内未收到接收方的应答，TCP模块将重传TCP报文段并重置定时器；

拥塞控制

• 基本概念

  • 四个部分：慢启动（slow start）、拥塞避免（congestion avoidance）、快速重传（fast retransmit）和快速恢复（fastrecovery）；

  • 拥塞控制算法在Linux下有多种实现，比如reno算法、vegas算法和cubic算法等；

  • 一些概念：

    • 发送窗口（SWND，SendWindow ）：发送端向网络一次连续写入的数据量；
    • 发送者最大段大小（SMSS，Sender Maximum Segment Size）：TCP报文段的最大长度（仅指数据部分），受限于SWND，一般等于MSS；
    • 接收通告窗口（RWND）；
    • 拥塞窗口（Congestion Window，CWND）；
    • 慢启动门限（slow start threshold size，ssthresh）；

  • 发送端需要合理地选择SWND的大小，如果SWND太小，会引起明显的网络延迟；反之，如果SWND太大，则容易导致网络拥塞；

    • 实际的SWND值是RWND和CWND中的较小者；

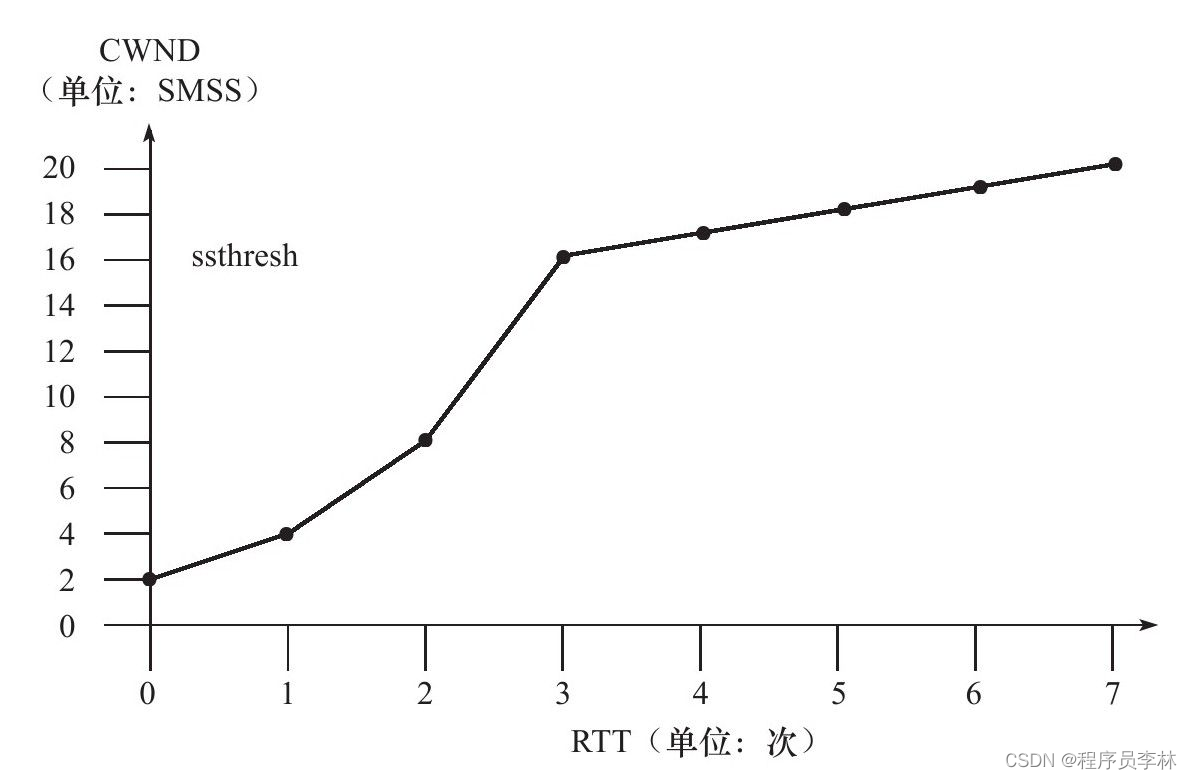

• 慢启动和拥塞避免



• 快速重传和快速恢复

  • 发送端如果连续收到3个重复的确认报文段，就认为是拥塞发生了。然后它启用快速重传和
    快速恢复算法来处理拥塞；

第四章 TCP/IP通信案例：访问Internet上的Web服务器

• 代理服务器

  • 在HTTP通信链上，客户端和目标服务器之间通常存在某些中转代理服务器，它们提供对目标资源的中转访问；

  • 代理服务器按照其使用方式和作用，分为正向代理服务器（客户端）、反向代理服务器（服务器端）和透明代理服务器（网关）；



• 通信内容

  • 代理服务器访问DNS服务器以查询域名对应的IP地址；
  • 代理服务器查询路由器MAC地址的ARP请求和应答；
  • wget客户端（192.168.1.109）和代理服务器（192.168.1.108）之间的HTTP通信；
  • 代理服务器和Web服务器（119.75.218.77）之间的HTTP通信；

• HTTP通信

  • HTTP请求



  GET http://www.baidu.com/index.html HTTP/1.0
  User-Agent:Wget/1.12(linux-gnu)
  Host:www.baidu.com
  Connection:close

  “GET”是请求方法
  “http://www. baidu.com/index.html”是目标资源的URL
  “http”是所谓的scheme，表示获取目标资源需要使用的应用层协议,其他常见scheme还有ftp/file等
  “www.baidu.com”指定资源所在的目标主机
  “index.html”指定资源文件的名称
  “HTTP/1. 0”表示客户端（wget程序）使用的HTTP的版本号是1.0

  HTTP请求内容中的第2～4行都是HTTP请求的头部字段,在空行之后，HTTP请求可以包含可选的消息体
  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13

  • HTTP应答



  HTTP/1.0 200 OK
  Server:BWS/1.0
  Content-Length:8024
  Content-Type:text/html;charset=gbk
  Set-Cookie:BAIDUID=A5B6C72D68CF639CE8896FD79A03FBD8:FG=1;expires=Wed,04-
  Jul-42 00:10:47 GMT;path=/;domain=.baidu.com
  Via:1.0 localhost(squid/3.0 STABLE18)

  “200 OK”是状态码和状态信息
  第2～7行是HTTP应答的头部字段
  空行之后是被请求文档index.html的内容
  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11

  • Cookie是服务器发送给客户端的特殊信息,客户端每次向服务器发送请求的时候都需要带上这些信息,服务器通过这种方式可以区分不同的客户;
