Windows内核--调试内核源代码(1.5)

Kernel编译和普通应用程序编译有差异吗？

• 最终Kernel二进制档是给CPU执行的，只要用普通的C编译器能正常编译出给CPU执行的二进制程序即可，从编译角度，内核和应用程序无差别。
• Windows内核是exe文件。

内核与用户应用程序运行环境有差

• Kernel运行环境和普通应用程序有差异，但它被硬件决定。
  • 用户应用程序可能运行在Ring 3, 内核在Ring 0(其实还有Ring 2和Ring 1, Windows内核选择了Ring 0), 这些通过特定指令切换完成。
• Kernel需要处理好和硬件相关的Registers设定和中断/异常等，保证符合硬件Spec.
  • Intel、AMD、ARM硬件体系有差，软件也要跟着设定。
  • 内核代码会依照硬件要求做相应的适配，比如int进入trap或(软/硬)中断，压栈保存关键寄存器，内存虚拟映射段地址，内存页表物理基址CR3寄存器等等。



WRK的编译和调试

       WRK有介绍编译和调试方法，不再赘述。WRK编译并不比普通工程更复杂，反而更简单。

        nmake.exe

                编译大总管，根据WRK makefile做编译，调用cl.exe, lib.exe和link.exe完成最终内核生成。

                VC++爱好者再熟悉不过了...



                        注: nmake -nologo amd64= 编译输出

                wrkamd64.pdb或wrkx86.pdb需要复制到虚拟机System32目录？

                        > 不需要，pdb是给主机debugger使用。

        设定命名管道为COM1或COM2?

                VMware默认会把打印机作为第一个串行端口, 新建串行端口是串行端口2. 此时要注意虚拟机启动参数pipe的设定要对应。



                                如上，XP 64bit虚拟机后来移除了打印机, 虽然内核调试还显示串行端口2，实际对应串行端口1.

                                虚拟机boot.ini参数/port=com1就是正确的。（如果打印机没移除，就需要改为/prot=com2）



                                我的Win10虚拟机因为存在打印机串口，bcdedit设定debugport就是2.



                                                Bcdedit debugport

        fastdetect启动参数和内核调试冲突

                XP系统默认启动参数带有/fastdetect, 当开启内核调试时，一定要关闭它，否则WinDbg没有机会连接到内核。

                fastdetect本意是内核启动不检查串行口或并行口。

        /debug参数和内核

                当开启了debug调试模式，内核变量KdDebuggerEnabled就变成TRUE. (详情参考： KD_DEBUGGER_ENABLED)



                         注： 启动参数/nodebug会覆盖/debug.

        遇到WinDbg无法加载Kernel符号文件



                请确保虚拟机内核wrkamd64.exe与.pdb文件相符。

        WinDbg快捷方式

windbg.exe -b -k com:pipe,port=\\.\pipe\com1,baud=115200,reconnect -y E:\other_symbols;SRV*E:\xp_symbols*http://msdl.microsoft.com/download/symbols

                注：symbol路径请自定义.

Source Insight工程无法识别Token Macro

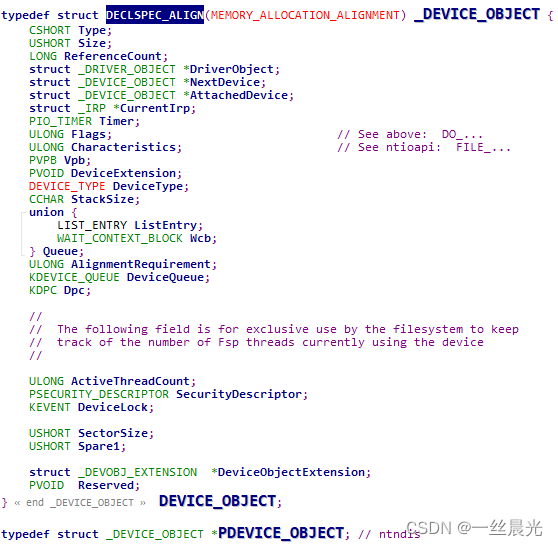

        因SI工具预处理和C/C++预处理有差别，毕竟SI不是做预处理器，会出现误把一些macro当做函数。例如，如下DECLSPEC_ALIGN, SI是不认识的。



         SI提供的解决方法是写Token Macro.



                注: SI工具根目录c.tom增加DECLSPEC_ALIGN(x)为空。

                Refer: Preprocessor Token Macros (sourceinsight.com)
