• 【SOLIDWORKS学习笔记】制作小风扇摇头底座（下）--- 细节优化

    在这里插入图片描述
    介绍：俗话说的好，电控决定机器人下限，机械决定机器人上限。作为一个在电控领域摸打滚爬了三年的选手，一直非常心动那些酷炫的机械模型，但是一直以来只能做甲方给别人提需求，做不到自己动手实现。所以我打算趁着空闲时间，也学习一下SW的使用，以后争取机器人自己造，自己调。
    参考资料：SOLIDWORKS精品教程

    参数调节

    通过查看装配体不同零件之间的关系，调整零件的草图尺寸，让整体更加结构更加合理。
    比如曲柄高度，轴肩螺丝长度，外壳长度等等。

    添加曲柄和摇杆的螺母孔

    将曲柄和螺母孤立，并将曲柄设置为透明，对比绘制的孔比螺母略大，高度一致即可，可以采用草图绘制中的直线进行距离测量。
    在这里插入图片描述
    在这里插入图片描述

    添加轴套

    在这里插入图片描述

    添加电机安装孔

    在这里插入图片描述

    添加按钮和对应螺母

    在这里插入图片描述
    确定好按钮位置后再在外壳上打孔，先确定好孔的位置，再在装配体中调整配合关系，使其与按钮同心。
    在这里插入图片描述

    添加底板

    先修改外壳，添加承载底板的结构
    在这里插入图片描述
    然后合理利用等距实体和转换实体引用，创建底板。
    在这里插入图片描述

    在这里插入图片描述

    添加外壳与轴承的连接

    在这里插入图片描述
    添加轴承座与外壳的筋
    在这里插入图片描述

    添加旋转底座细节

    在这里插入图片描述
    在这里插入图片描述

    添加底座安装孔

    在这里插入图片描述
    在这里插入图片描述

    添加底板EVA软垫

    在这里插入图片描述
    在这里插入图片描述

    修改底板草图

    因为底板的轮廓是外壳转换实体引用而来，但是外壳需要开孔引线，所以需要将底板的转换实体引用标签去掉，并且将草图轮廓线固定
    在这里插入图片描述

    绘制外壳线槽

    在这里插入图片描述
    添加圆角
    在这里插入图片描述
    底板添加挡板，防止曲柄与线发生摩擦，并且挡板底板需增加倒角以增加强度。
    在这里插入图片描述

    在这里插入图片描述

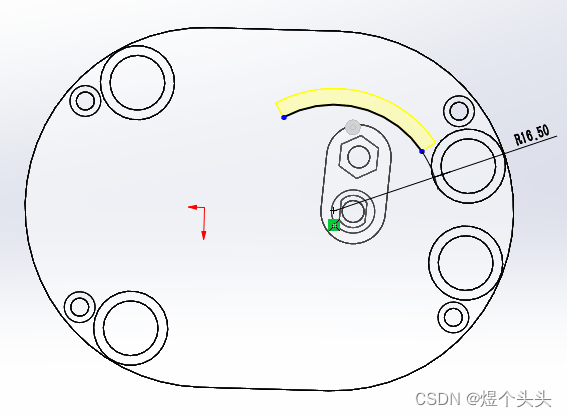

    线收纳槽设计

    首先将外壳内部的底板支撑结构的高度拉高至与轴承底座的筋接触，以增加外壳厚度，便于挖槽。
    在这里插入图片描述
    利用扫描切除，得到线槽
    在这里插入图片描述

    添加磁铁粘贴槽

    需要将粘贴的面处理为竖直平面。
    在这里插入图片描述
    在这里插入图片描述

    添加文字

    在这里插入图片描述

    问题排查

    处理连杆与曲柄的干涉
    在这里插入图片描述
    在这里插入图片描述
    曲柄和摇杆也同样需要添加倒角
    在这里插入图片描述
    摆动曲柄发现摇杆可能会与外壳干涉，所以需要缩减摇杆的长度
    在这里插入图片描述
    筋与摇杆的螺丝干涉了，所以需要切除筋的一部分
    在这里插入图片描述
    轴套与轴承座的距离过小，可以缩小轴套的尺寸
    在这里插入图片描述
    旋转底座的底面需插入轴承中，所以增加倒角更容易安装
    在这里插入图片描述

    收尾

    模型设计结束后，需要进行零件打印，可以新建一个装配体，然后将需要打印的零件都放进去，并配置好材质等参数，方便之后的打印
    在这里插入图片描述
    在这里插入图片描述
    添加材料参数
    在这里插入图片描述
    保存为STEP格式文件
    在这里插入图片描述

    最终模型

    完整模型
    在这里插入图片描述
    3D打印零件
    在这里插入图片描述
