自定义View绘制流程

View绘制

View绘制流程

1. 出发addView流程:

2. performTraversals流程



startActivity->ActivityThread.handleLaunchActivity->onCreate ->完成DecorView和Activity的创建->handleResumeActivity->onResume()->DecorView添加到WindowManager->ViewRootImpl.performTraversals()方法，测量（measure）,布局（layout）,绘制（draw）, 从DecorView自上而下遍历整个View树。

Measure：测量视图宽高。 单一View:measure() -> onMeasure() -> getDefaultSize() 计算View的宽/高值 ->setMeasuredDimension存储测量后的View宽 / 高 ViewGroup: -> measure() -> 需要重写onMeasure( ViewGroup没有定义测量的具体过程，因为ViewGroup是一个抽象类，其测量过程的onMeasure方法需要各个子类去实现。如：LinearLayout、RelativeLayoutFrameLayout等等，这些控件的特性都是不一样的，测量规则自然也都不一样。)遍历测量ViewGroup中所有的View -> 根据父容器的MeasureSpec和子View的LayoutParams等信息计算子View的MeasureSpec -> 合并所有子View计算出ViewGroup的尺寸 ->setMeasuredDimension 存储测量后的宽 / 高从顶层父View向子View的递归调用view.layout方法的过程，即父View根据上一步measure子View所得到的布局大小和布局参数，将子View放在合适的位置上。

Layout：先通过 measure 测量出 ViewGroup 宽高，ViewGroup 再通过 layout 方法根据自身宽高来确定自身位置。当 ViewGroup 的位置被确定后，就开始在 onLayout 方法中调用子元素的 layout 方法确定子元素的位置。子元素如果是 ViewGroup 的子类，又开始执行onLayout，如此循环往复，直到所有子元素的位置都被确定，整个View 树的 layout 过程就执行完了。

Draw：绘制视图。ViewRoot创建一个Canvas对象，然后调用OnDraw()。六个步骤：①、绘制视图的背景；②、保存画布的图层（Layer）；③、绘制View的内容；④、绘制View子视图，如果没有就不用；⑤、还原图层（Layer）；⑥、绘制View的装饰(例如滚动条等等)。

MeasureSpec

MeasureSpec表示的是一个32位的整形值，它的高2位表示测量模式SpecMode，低30位表示某种测量模式下的
规格大小SpecSize。MeasureSpec是View类的一个静态内部类，用来说明应该如何测量这个View。它由三种测量模
式，如下：

• EXACTLY：精确测量模式，视图宽高指定为match_parent或具体数值时生效，表示父视图已经决定了子视图的
  精确大小，这种模式下View的测量值就是SpecSize的值。
• AT_MOST：最大值测量模式，当视图的宽高指定为wrap_content时生效，此时子视图的尺寸可以是不超过父视
  图允许的最大尺寸的任何尺寸。
• UNSPECIFIED：不指定测量模式, 父视图没有限制子视图的大小，子视图可以是想要的任何尺寸，通常用于系统
  内部，应用开发中很少用到。
• MeasureSpec通过将SpecMode和SpecSize打包成一个int值来避免过多的对象内存分配，为了方便操作，其提
  供了打包和解包的方法，打包方法为makeMeasureSpec，解包方法为getMode和getSize。

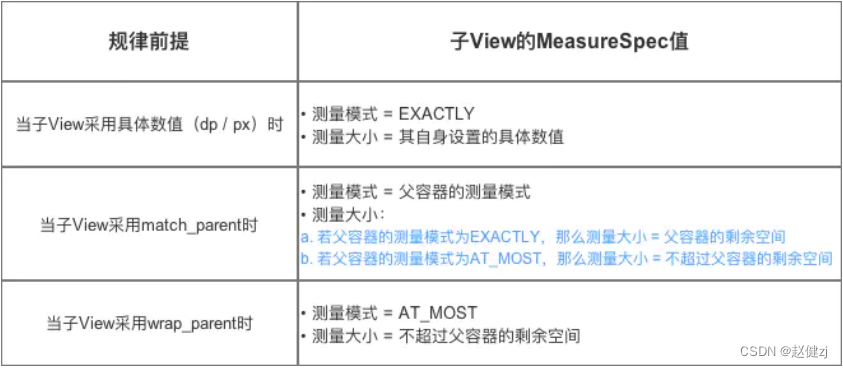

子View创建MeasureSpec创建规则是什么

根据父容器的MeasureSpec和子View的LayoutParams等信息计算子View的MeasureSpec

自定义View.wrap_content不起作用的原因

1.因为onMeasure()->getDefaultSize()，当View的测量模式是AT_MOST或EXACTLY时，View的大小都会被设置
成子View MeasureSpec的specSize。

public static int getDefaultSize(int size, int measureSpec) {
	switch (specMode) {
		case MeasureSpec.UNSPECIFIED: result = size; break;
		case MeasureSpec.AT_MOST:
		case MeasureSpec.EXACTLY: result = specSize;
		break;
	}
	return result;
}
1
2
3
4
5
6
7
8
9

2.View的MeasureSpec值是根据子View的布局参数（LayoutParams）和父容器的MeasureSpec值计算得来，具体计算逻辑封装在getChildMeasureSpec()。 当子View wrap_content或match_parent情况下，子ViewMeasureSpec的specSize被设置成parenSize = 父容器当前剩余空间大小

旧的

开始

构造函数

onMeasure

onSizeChanged

onLayout

onDraw

视图状态改变

结束
